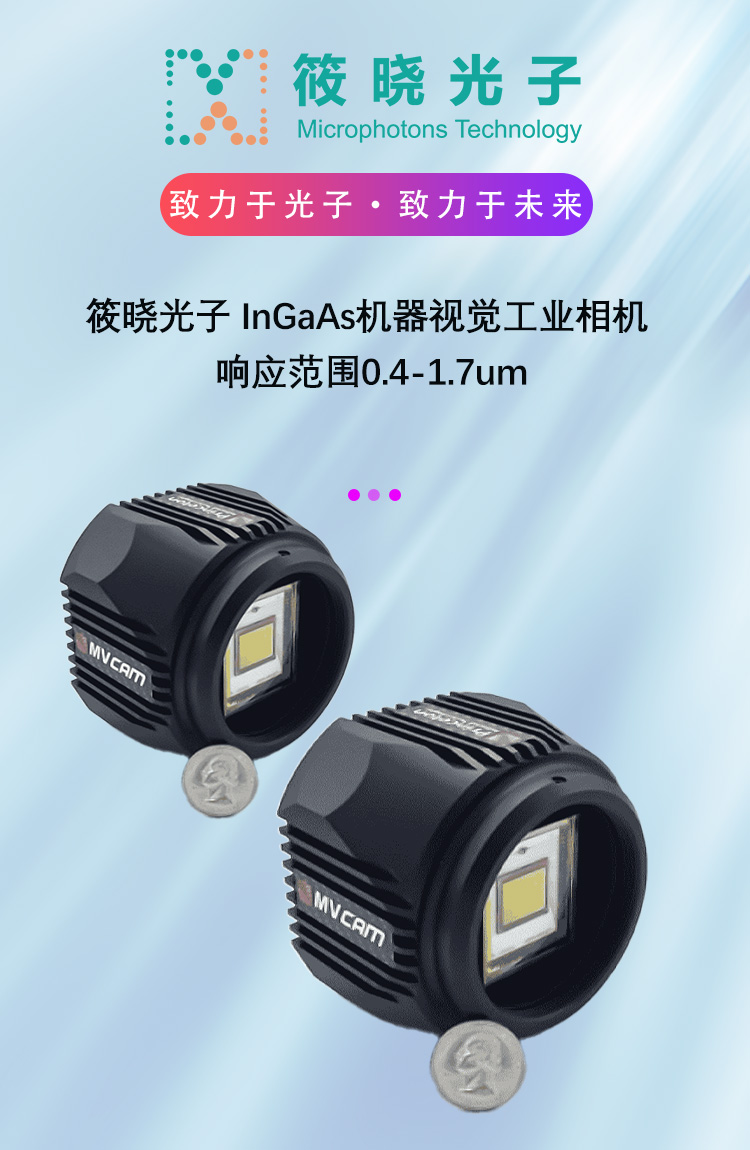

1280 x 1024 x 12 µm InGaAs机器视觉/工业相机(0.4-1.7 µm)
- 品牌:上海筱晓
- 型号: 1280MV-12-A1-InGaAs-1.7
- 产地:黄浦区
- 供应商报价: 面议
- 筱晓(上海)光子技术有限公司 更新时间:2024-04-23 09:11:37
-
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品成像、感光仪器(55件)
-
为您推荐
- 详细介绍

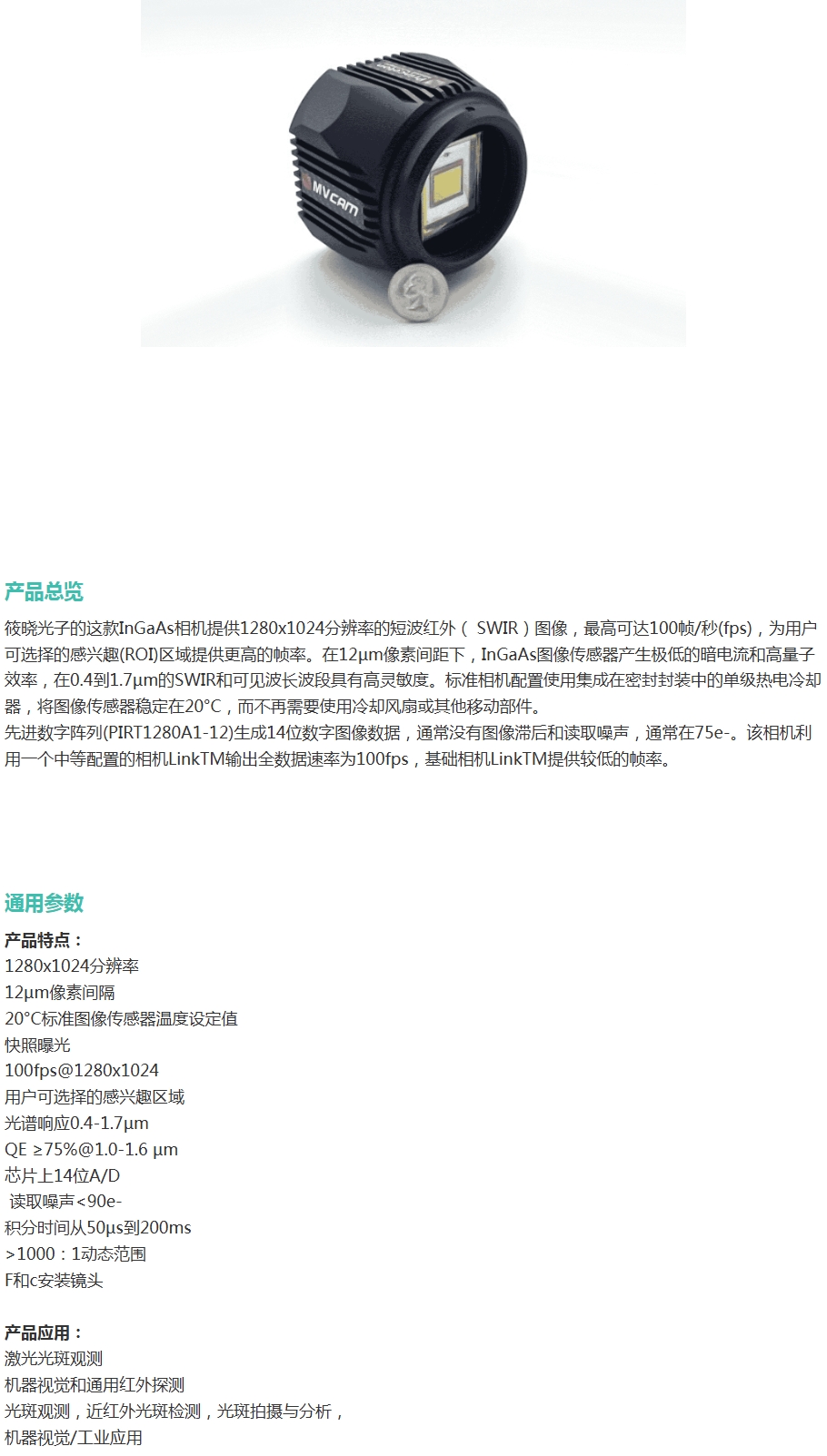

总览筱晓光子的这款InGaAs相机提供1280x1024分辨率的短波红外( SWIR)图像,ZG可达100帧/秒(fps),为用户可选择的感兴趣(ROI)区域提供更高的帧率。在12µm像素间距下,InGaAs图像传感器产生极低的暗电流和高量子效率,在0.4到1.7µm的SWIR和可见波长波段具有高灵敏度。标准相机配置使用集成在密封封装中的单级热电冷却器,将图像传感器稳定在20°C,而不再需要使用冷却风扇或其他移动部件。
先进数字阵列(PIRT1280A1-12)生成14位数字图像数据,通常没有图像滞后和读取噪声,通常在75e-。该相机利用一个中等配置的相机LinkTM输出全数据速率为100fps,基础相机LinkTM提供较低的帧率。

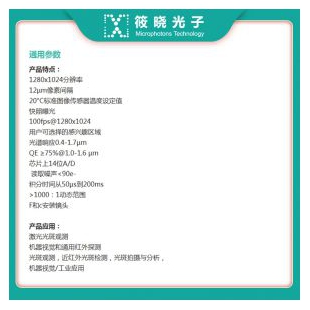

光谱响应400-1700nm通用参数产品特点:
1280x1024分辨率
12µm像素间隔
20°C标准图像传感器温度设定值
快照曝光
100fps@1280x1024
用户可选择的感兴趣区域
光谱响应0.4-1.7µm
QE ≥75%@1.0-1.6 µm
芯片上14位A/D
读取噪声<90e-
积分时间从50µs到200ms
>1000:1动态范围
F和c安装镜头
产品应用:
激光光斑观测
机器视觉和通用红外探测
光斑观测,近红外光斑检测,光斑拍摄与分析,
机器视觉/工业应用

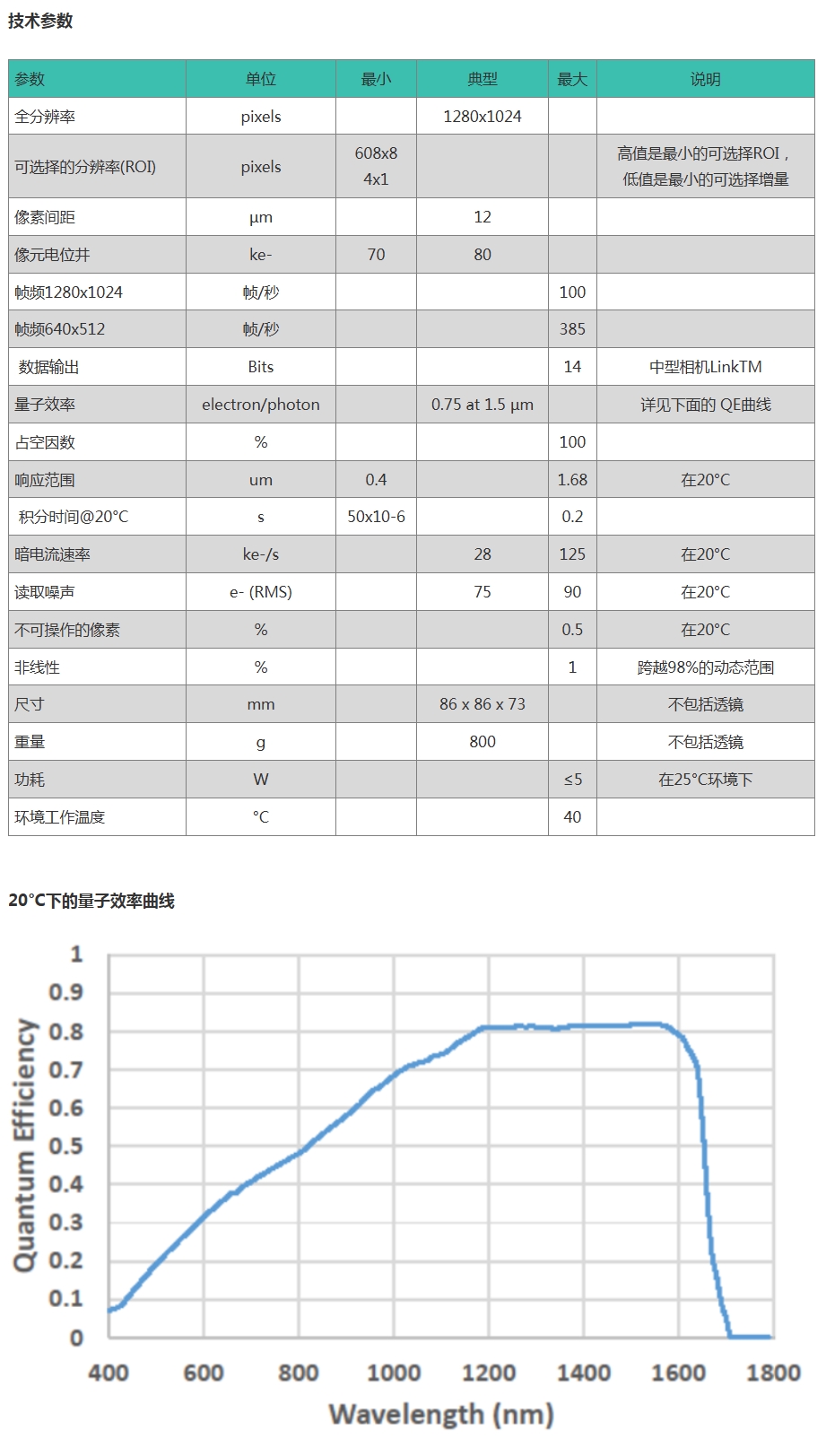

技术参数
参数
单位
最小
典型
ZD
说明
全分辨率
pixels
1280x1024
可选择的分辨率(ROI)
pixels
608x8
4x1
高值是最小的可选择ROI,
低值是最小的可选择增量
像素间距
µm
12
像元电位井
ke-
70
80
帧频1280x1024
帧/秒
100
帧频640x512
帧/秒
385
数据输出
Bits
14
中型相机LinkTM
量子效率
electron/photon
0.75 at 1.5 µm
详见下面的 QE曲线
占空因数
%
100
响应范围
um
0.4
1.68
在20°C
积分时间@20°C
s
50x10-6
0.2
暗电流速率
ke-/s
28
125
在20°C
读取噪声
e- (RMS)
75
90
在20°C
不可操作的像素
%
0.5
在20°C
非线性
%
1
跨越98%的动态范围
尺寸
mm
86 x 86 x 73
不包括透镜
重量
g
800
不包括透镜
功耗
W
≤5
在25°C环境下
环境工作温度
°C
40
20°C下的量子效率曲线
- 产品优势
- 响应范围:0.4-1.7um
分辨率:1280x1024
帧频:100fps
数据输出:14Bits
