春神 HD5811电缆故障测试仪

产品用途：

该仪器可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

主要技术指标：

u 工作条件: 温度-20 ~ +55ºC，相对湿度 90%。

u 测试方法:低压脉冲法、高压闪络法。

u 测试距离：低压脉冲法时，最大测试距离60Km；

高压闪络法时，最大测试距离35Km。

u 系统测试精度：小于20cm。

u 脉冲幅度:  负载阻抗在50Ω时不小于250VPP。

u 脉冲宽度:  0.2μs、2μs、4μs三种。

u 采样频率:  96 MHz、48MHz、24MHz、12MHz、6MHz。

u 系统测量误差：20cm。

u 读数分辨率:  1m

仪器特点：

u 可测35KV以下等级所有电缆的高阻闪络性、泄漏性故障、低阻、短路性故障和断路性故障。

u 仪器采用触摸显示屏，功能按键定义简单明了，用户可直接在屏幕上进行波形的分析操作，使用简单、方便、直观。

u 具有波形储存功能：可以储存大量的现场测试波形，供随时调用观察。

u 具有双通道波形对比功能：能将不同时间测得的同类型电缆的故障波形，显示在同一屏幕上进行对比分析，使得故障距离的判断更加准确。

u 预置了4种电缆介质的电波传播速度：油浸纸：160m/μs；交联聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非动力电缆的电波传播速度的设置（自选介质）

u 仪器具有波速测定功能，对于未知类型的电缆，可测出其电波传播速度，确保故障距离测试的准确。

u 具有极强的抗干扰屏蔽功能，测试仪器在冲击高压环境中不易出现死机现象。

u 具有极强的抗干扰屏蔽功能，测试仪器在冲击高压环境中不易出现死机现象。具有无线网络功能，可用于接收手机热点实现上网，可以将现场测试波形实时传输、遇到复杂测试波形可以利用无线网络传输到我公司，公司专业人员可帮助判读波形并告知故障距离。

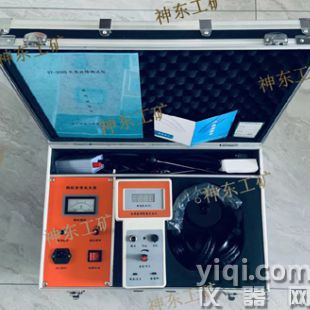

2、数显同步定点仪、路径信号产生器

一、产品用途：

数显同步定点仪用于地埋电缆绝缘故障点的精确定位，地埋电缆的路径探测中接收电磁信号。路径信号产生器在地埋电缆路径探测中，给电缆施加15KHz的电流信号。

二、工作原理：

2.1 定点原理：

在地埋动力电缆的一端施加脉冲高压，使地埋动力电缆的故障点产生放电电弧，放电电弧产生电磁波和振动声波——声磁信号，数显同步定点仪同步接收放电电弧的声磁信号，根据接收的电磁波和声波时间差，用数字方式显示接收机定点探头到故障点的直线距离，接收机把接收的声波经放大后送到耳机，用户依据耳机听到的放电振动声音的大小差别，准确判断出故障点的精确位置。

2.2定点静噪原理

由于定点仪的接收灵敏度很高，在环境噪声比较大情况下定点时，耳机中的环境噪声也比较大。在定点接收机中利用放电电弧的电磁波启动电子开关，当电磁波到达接收机时接通耳机。几秒钟后关断耳机。在放电电弧产生的间歇时间内耳机被关断――实现了放电电弧产生的间歇时间内的静噪。

2.3路径探测原理

在电缆上施加经过音频调制的15KHz电流信号，在电缆上方用数显同步定点仪接收机接收15KHz电流辐射的电磁波。经放大、解调后还原出音频信号送到耳机，用户依据耳机听到的声音变化，可以准确判断出电缆的埋设路径。

三、产品技术指标

3.1数显同步定点仪技术指标

★  数显距离：最大999米，最小0.1米。

★  定点误差: <0.2米。

★  电磁通道接收机灵敏度: <5μV。

★  声音通道音频放大器增益: >70dB。

★   50Hz工频YZ度: >40dB。

★   电源：6V/1.2AH免维护电瓶。

★  功耗： <120mA (0.7W) 充满电后可连续工作8小时。

★ 工作环境：温度-10℃—+50℃，湿度80% 。

3.2路径信号产生器技术指标

★ 输出功率：负载电阻10欧姆，输出功率大于60瓦。

★   工作频率：15KHz。

★   工作方式：等幅 或 调幅。

★   具有自动过热、过载、短路保护功能。

★   电源：AC220V±10%。

★   工作环境：温度 -10℃～+50℃，湿度80%。
