产品特点

MGCH-2 是可用于测量次射频场的噪声最低、灵敏度最高的单轴交流磁场传感器。由于其创新的设计，MGCH-2 幅度响应对 10 Hz 至 100 kHz 频带内的场频率不敏感。

详细介绍

MGCH-2交流磁场传感器,MGCH-2交流磁场计详细介绍：

MGCH-2交流磁场传感器,MGCH-2交流磁场计是高灵敏度交流磁场传感器

MGCH-2 是可用于测量次射频场的噪声zui 低、灵敏度zui 高的单轴交流磁场传感器。由于其创新的设计，MGCH-2 幅度响应对 10 Hz 至 100 kHz 频带内的场频率不敏感。10 kHz 时的精度为 0.1 dB，幅度响应在整个带宽内保持在 2 dB 峰峰值范围内。

MGCH-2 的zuo 越低噪声性能是通过传感器前置放大器噪声特性与传感器线圈特性的zui 佳匹配实现的。其幅度对带宽内磁场频率的不敏感性是通过创新的低噪声电流放大器设计实现的。

基本传感元件是带有铁磁芯的棒状感应线圈。通过计算机优化精心选择了磁芯特性和绕组参数，以匹配定制设计的低噪声电流前置放大器的噪声特性。该电路拓扑产生的整体传感器传递函数类似于高通滤波器，其转折频率等于 L/2πR，其中 L 是线圈电感，R 是线圈电阻。超过此频率，传感器幅度与磁场强度成正比，并且对磁场频率不敏感，直至线圈的固有频率。前置放大器与传感元件集成在一个圆柱形封装中，该封装可保护线圈免受静电场的影响，同时允许准确测量磁场。

MGCH-2 输出是高电平信号，可通过连接到信号调节设备的电缆安全传输，而不会引入额外噪声。SAM-3 便携式信号调节器由 MEDA 专门设计，用于为 MEDA 系列交流磁场传感器提供电源和信号调节。

MGCH-2交流磁场传感器,MGCH-2交流磁场计特点：

带宽宽：10 Hz 至 >100 kHz。

 噪音极低：10fT Hz @ 1 kHz。

 高精度：0.1 dB @ 10 kHz，2dB p-p超过带宽。

 响应对带宽上的信号频率不敏感。

 低功率：标称 390 毫瓦。

MGCH-2交流磁场传感器,MGCH-2交流磁场计参数规格：

输出
场强范围： 800 nT峰峰值
电压范围：20 伏峰峰值

传递函数

比例因子：25 mV/nT

精度：0.1 dB @ 10 kHz，2dB 峰峰值带宽

频率响应（3dB 点）：10 Hz 至 >100 kHz

噪声（pT/√Hz）

10hz -2.5
100hz -0.1
1Khz -0.01
10 kHz-0.004
100 kHz-0.003

电源要求
输入电源——±(12 至 18 VDC)
+V电流消耗——13 毫安（标称）
-V电流消耗——13 毫安（标称）

物理参数
尺寸：13 英寸长 x 1.0 英寸深
重量：0.75Kg
电缆长度:20英尺

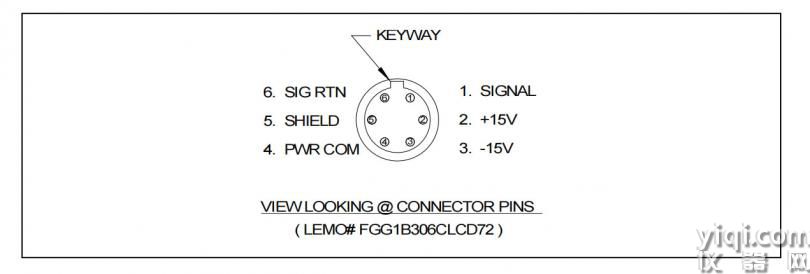

连接器:LEMO FGG.1B.306.CLCD 72

MGCH-2交流磁场传感器,MGCH-2交流磁场计
