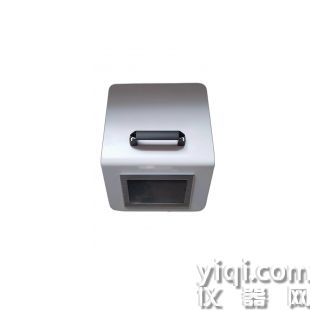

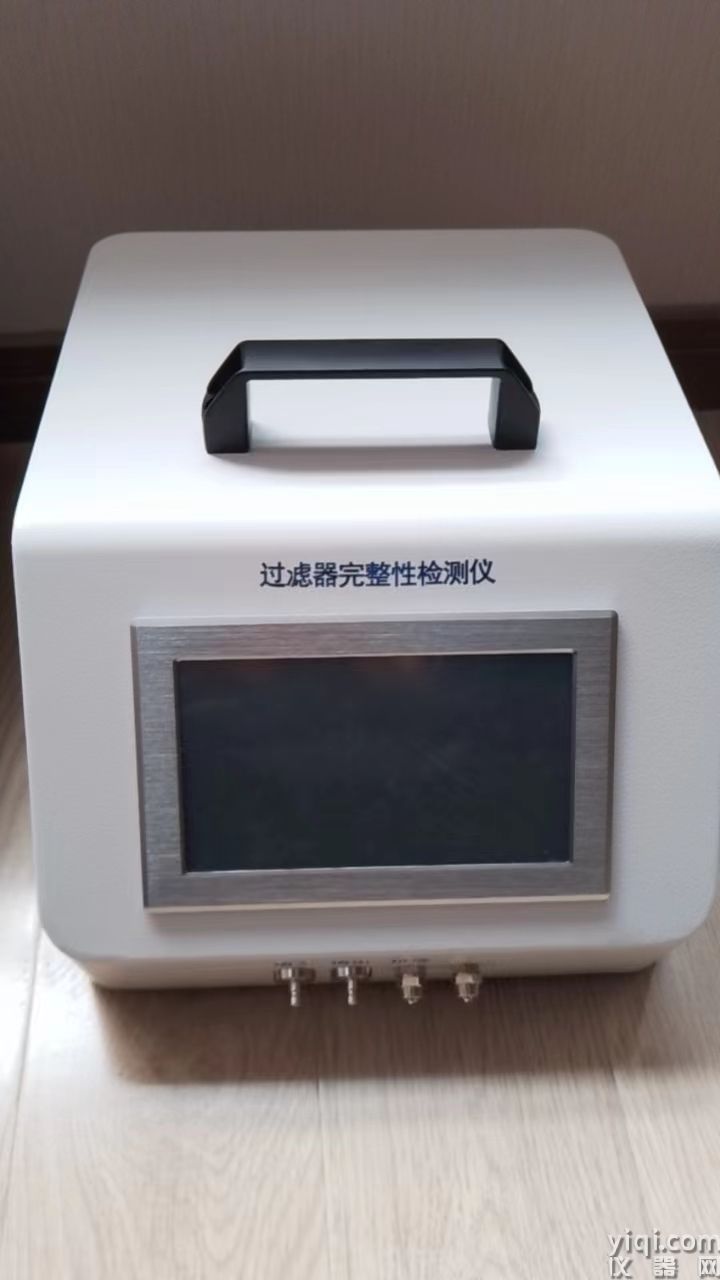

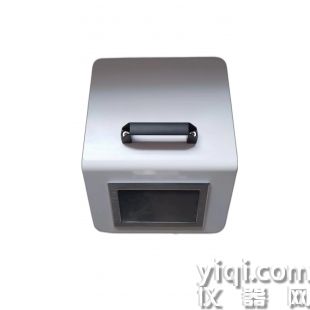

多芯滤器完整性检测仪

多芯滤器完整性检测仪调节后面板上的气流调节旋钮至合适位置(具体操作方法详见第 18 页气 流调节)。出厂 时均调至 1 芯折叠筒式过滤器位置，如要测试的过滤器为 1 芯 折叠筒式过滤器时，无需 调节气流调节阀。

5.测试前(特别是次测试前)先要进行滤壳的气密性检测，进行滤壳 气密性检测时滤 膜或滤芯不能装在滤盘或滤壳内。按图 3-1 连接进行气密性 测试时关闭所有阀门，按图 3-2 连接进行气密性测试时只打开阀 V1，其它阀 门均关闭。可依照第 17 页手动测试的实 际应用中所述的气密性检测方法或第

17 页所述的气密性测试法，前一种方法更为

多芯滤器完整性检测仪

1.冲洗浸润

1)准备好合适洁净的浸润液，亲水性滤材(如聚醚砜膜，尼龙膜，混合纤 维素膜等)可 用纯水，疏水性滤材(如聚四氟乙烯膜等)可用醇类(乙醇、异 丙醇等)。经过完整 性数据的对照测试，取得工艺溶液的完整性数据后，也可 用工艺溶液进行湿润。对于 可进行完整性测试的滤材， 过滤器制造商会提供完 整性测试的数据及条件， 对此若 有疑问， 可向本公司或向滤芯或滤膜的供应 商咨询。

2)将滤膜或滤芯装入外壳(装膜片时必须用镊子或戴手套，以免手上油脂 影响滤膜湿润性能)后，充入湿润液并使其流动，充液时要保证外壳内气体全 部从排气阀中排出。

3)冲洗滤膜或滤芯的湿润液量参考下表

4)    冲洗完毕，将滤壳中留存的浸润液从排污阀中排尽。

2.    浸泡浸润

1) 同上 1)。

2) 将浸润液倒入合适的容器中。

3) 将滤膜或滤芯放入上述容器中并使其浸没。

4) 浸润时间保持 10 分钟以上，其间翻动几次。

5) 浸润结束后， 从容器中拿出滤膜或滤芯， 沥去多余的浸润液， 将滤膜或 滤芯装入滤壳。

6) 用水浸润滤膜或滤芯时，用 40℃—50℃温水浸润效果更佳，但浸完后 测试前必须用室温水将其冷却至室温，以免产生测试误差。

4仪器操作4.1 菜单功能介绍为了使测试者更易操作，本仪器设计了中文菜单界面及状态提示栏。以下 介绍各个菜 单的级联关系和功能4.2 开机

1. 将仪器电源插头插入 220V，50Hz 的交流三芯插座。

2. 打开仪器背板上的电源开关， 接通仪器的电源， 进入开机主界面， 点击 点击测试选，进入测试界面：校准传感器传感器校准，输入六位密码：按 OK 键进入传感器校准模式。传感器校准步：确保系统压力为 0，按确认键继续。传感器校准第二步：系统自动加压，加压成功后按确认键继续。气路连接

1.根据需要按图 3-1 或图 3-2 连接气路，将浸润过的滤膜或滤芯分别装 入滤盘或滤器中。

2.进行气泡点和保压测试时， 按图 3-1 连接需关闭阀门 V1、V2、V4 和 V5， 开启阀门 V3； 按图 3-2 连接需关闭阀门 V2、V4 和 V5，开启阀门 V1、V3。

完整性测试仪的特点：

1. 功能强大，涵盖了现有关于过滤器完整性检测的所有测试方法。

2. 国内实现超滤系统的完整性检测。

3. 科学的权限管理设计，密码登录、权限分级、电子签名等，符合FDA 21CFR PART 11的要求。

4. 仪器自带审计追踪功能，可记录32操作事件日志，真正满足数据完整性的要求。

5. 可建立80组预存方案，仪器更加简单化、智能化。

6. 多可做到15芯30寸滤筒的检测，大大提高使用者的工作效率。

7. 丰富的数据接口，仪器不仅包括标配的数字及模拟接口（RS232/USB），还可以根据客户的需要定制多种工业总线和模拟控制端口，为系统智能化升级做准备，比如在线全自动化灭菌控制系统的配套。

8. 自主的研发团队，可以根据客户的需要，进行特定方案的设计，多年的现场经验和强大的专业服务，不仅是能够保证客户放心使用该仪器，还可以为客户过滤系统的设计和配置提供技术支持。

完整性校验值是指为防止电子数据被篡改或者破坏，使用散列算法等特定算法对电子数据进

行计算，得出的用于校验数据完整性的数据值。

完整性原则指用户、进程或者硬件组件具有能力，能够验证所发送或传送的东西的准确性，

并且进程或硬件组件不会被以任何方式改变。完整性的目的是通过阻止威胁或探测威胁，保

护可能遭到不同方式危害的数据的完整性和数据相关属性的完整性。

许多开放系统应用都有依赖于数据完整性的安全需求。这类需求可以提供包括用于其它安全

服务(如认证、访问控制、机密性、审计和不可否认性)中的数据完整性保护。这里所阐述的

完整性是以一个数据值的恒定特性来定义的，数据值恒定性的概念包括了数据值被认为等效

的不同表达式的所有情况。

性能参数：

完整性测试系统基本特征完整性测试仪 是一个紧凑采用人性化的界面设计和模块化设置，便携式仪器，其重量只有 7.0kg；易于学习，易于操作；采用全新的硬件电路设计，使用先进的数字传感器技术，使测试结果的准 确性和一致性得到了全面的提升；仪器的处理器，采用了全新的工业级的双核设计，其高速度和高稳定 性保证了仪器在使用过程中的安全，可靠和迅捷，同时解决了操作系统所带来的 不稳定性和系统脆弱性的问题；采用高清晰，大尺寸的彩色触摸屏设计，可输入更丰富的测试信息，并能 根据不同的测试参数， 自动选择和匹配能适应当前滤器的检测程序；采用了简单方便的“预定方案”的设计，既提高了测试参数的完整性，又 大大简化了用户的操作程序，真正实现了“一键完成”；科学的电子签名和用户分级管理，便于责任的细分，防止误操作；详细的测试数据、完整的测试曲线，使用户可以全面的分析被测滤器 的多种性能指标，为用户提供客观的分析报告；

丰富的数据接口，仪器不仅包括标配的数字及模拟接口（RS232/USB），还可以根据客户的需要定制多种工业总线和模拟控制端口；功能强大的上位机软件、可定制的通讯协议以及审计追踪功能为用户实现自动化集中控制管理提供了保证；自主的研发团队，可以根据客户的需要，进行特定方案的设计，多年的现 场经验和强大的专业服务，不仅是能够保证客户放心使用该仪器，还可以为客户过滤系统的设计和配置提供技术支持。六种滤材孔径，按需选取。

配件请见装箱清单注：    其它未尽事宜请联系我们，我们将竭诚为您服务。

C类、D类可能更容易“作假”。除了以上技术分析归类，下面说一下质量影响性的风险评估其实计算机系统发展了这么多年，技术复杂性虽然很高，但是技术成熟度也很高，计算机本身的技术风险很低，那么我们关注的应该是计算机“使用的场合和实现的功能”，离开被控对象单独对计算机系统进行风险评估，必要性为0那么计算机系统的风险评估，实际上就是对于被控对象“设备系统、检验仪器”对“药品质量属性、关键工艺参数、产品放行”的风险评估。操作条件环境温度：+5℃ ~ +35℃；相对湿度：10-80%由于采用了先进的算法和滤波手段，使仪器具有了可与国外检测仪相媲美的稳定性和可靠性，解决了国内仪器不稳定性的通病。仪器的进气单元采用了全自动数字控制，大大增加了检测过程的稳定性，摒弃了国内检测仪还需要生产厂家的专业人员采用调节进气旋钮控制进气速度的原始方法。

保压范围：0-6000 mbar；扩散流：0-2000ml/min；水浸入：0-50ml/min串口连接方式串行端口：RS232；

应用范围：测试完成同时打印测试结果 囊式滤芯 (Capsule)电源要求/功率170-240V AC, 50/60Hz；110W小型滤芯 (Mini cartridge)水浸入测试  ：（设定的测试时间 + 5min） ±2min ；1992年赛多利斯公司提出了一种针对疏水性滤器的在线进行完整性测试的方法，即WIT。WIT是以水为介质测量浸没在水中的疏水滤器上游空气压力的降低速率。

测试耗时净体积测试：5 min±2min;    扩散流测试：8 min±2min;

标准折叠式滤芯 (Standard cartridge)：2.5″至40″，1芯至15芯采用标准化的自动滤材浸润程序：通过一个标准化的自动滤材浸润程序，保证滤材被液体浸润，同时启动后续的测试工作, 不会影响下游的无菌状态，满足了在线测试的要求。

性能参数：在WIT测试时，装在滤壳上的疏水性过滤器，其上游浸没在水中。在小于临界压力WPP的测试压力作用下，水不能通过膜而只能浸入到膜基体中，水优先浸入Z大的膜孔。浸入膜基体的水不会与透过膜的水相混淆，浸入是一个极为缓慢的过程，为了在下游端得到水，需要保持很长时间的压力。在进行WIT时，从上游向装有滤芯的过滤器中注水，这样滤壳内部就由水柱封存一段空气，在测试时，水在测试压力的作用下，浸入或透过膜使体积减小，空气体积相应增大，导致压力降低。全自动的完整性测试仪检测的空气压力降对应浸入膜孔的水体积。因此测量在规定时间内过滤器上游空气的压力降值可判断过滤器的完整性。WIT法与微生物挑战试验存在着经验值对应关系，并得到国际全微机构的相关认证。

仪器的核心部件均采用进口件，并在设计过程中对使用的安全性进行了细致的分析，在保证基本电气安全和机械安全的前提下，对操作过程的各个环节都进行了安全处理。能实现大容量过滤器的完整性检测。我们的测试仪针对大容量的过滤器的完整性进行了专门的设计，保证了在测量多芯过滤器时，测量精度不会减弱。

超大容量的数据存储功能，可保存500组测试结果及其测试曲线。开始过滤系统的过滤操作 单纯泡点测试：10 min±2min；增强泡点测试：20 min±2min ；圆片滤膜（Disc membrane）：Φ25mm至Φ300mm的各种滤膜启动测试：测试仪自动进行WIT测试 空气过滤器的检测   2.5″至40″打印功能宽行中文打印，输出测试参数、测试结果、自动打印功能仪器的特点与优势：Z低进气压力3000 mbar 语言选中文打开滤壳的进气口和排污阀通入压缩空气

测试精度净体积测试：± 4%；气泡点：± 50mbar ；扩散流：± 4% ；水浸入法：± 0.1ml

单纯泡点测试：10 min±2min；增强泡点测试：20 min±2min ；

7仪器的核心部件均采用进口件，并在设计过程中对使用的安全性进行了细致的分析，在保证基本电气安全和机械安全的前提下，对操作过程的各个环节都进行了安全处理。

性能参数：串口连接方式串行端口：RS232；

保压范围：0-6000 mbar；扩散流：0-2000ml/min；水浸入：0-50ml/min

测试范围Z大测试压力：500-6000mbar；气泡点：500-6000 mbar；

1992年赛多利斯公司提出了一种针对疏水性滤器的在线进行完整性测试的方法，即WIT。WIT是以水为介质测量浸没在水中的疏水滤器上游空气压力的降低速率。

由于采用了先进的算法和滤波手段，使仪器具有了可与国外检测仪相媲美的稳定性和可靠性，解决了国内仪器不稳定性的通病。仪器的进气单元采用了全自动数字控制，大大增加了检测过程的稳定性，摒弃了国内检测仪还需要生产厂家的专业人员采用调节进气旋钮控制进气速度的原始方法。

操作条件环境温度：+5℃ ~ +35℃；相对湿度：10-80%

标准功能

 完整性测试仪可以完成以下标准功能:

1. 基本泡点检测；

2. 手动泡点检测；

3. 保压检测；

4. 扩散流检测（包括微滤和超滤） ；

5. 增强泡点检测（扩散流和基本泡点的联合测试） ；

6. 水浸入检测；

7. 自检；

8. 校验；

9. 支持预建 80 个测试方案；

10. 用户分级管理；

11. 使用内置打印机打印；

12. 可储存 5000 个检测结果；

13. 显示时间和日期；

14. 支持中英文输入；

15. 审计追踪。

运行要求

1. 室内使用；

2. 交流电源： 100 – 240 VAC, 50HZ, 120W；

3. 电源电压波动不能超过标准电压的±10%；

4. 温度： +5℃ - +40℃ ；

5. 相对湿度： 10% - 80% ，无结露现象；

6. 防尘： IP42；

7. 清洁、无油的压缩空气或氮气 ；

8. 压缩空气或氮气大工作压力 < 150 psi (10000 mbar)；

9. 避免强磁干扰。一、身份鉴别

(1)用户管理

系统与身份认证系统集成。利用密码来确认用户的身份，进行身份认证。

(2)重鉴别

系统提供空闲操作时间的设置功能，当空闲操作的时间超过规定值(通常为2h)时，需要对

用户重新进行身份鉴别。

(3)登录失败审计

当用户身份鉴别尝试失败次数达到5次后，系统对该用户进行锁定，并且只能由管理员恢复，

同时形成审计事件并告警。

数据审计

(1)审计范围

系统应提供审计功能，审计系统内用户增加和删除，用户权限的更改，系统管理员和用户所实

施的操作。

(2)审计记录内容

审计记录应包括以下内容:事件发生的时间、地点、类型、主体、客体和结果(成功或失

败)，以供审计管理员定期审计。三、审计的追踪

1)日志记录

1)日志记录:自动记录系统用户的操作记录，包括登陆名、机器名(尽可能有)、登陆时间、

退出时间、操作内容等信息，并能汇总。

4)    冲洗完毕，将滤壳中留存的浸润液从排污阀中排尽。

2.    浸泡浸润

1) 同上 1)。

2) 将浸润液倒入合适的容器中。

3) 将滤膜或滤芯放入上述容器中并使其浸没。

4) 浸润时间保持 10 分钟以上，其间翻动几次。

5) 浸润结束后， 从容器中拿出滤膜或滤芯， 沥去多余的浸润液， 将滤膜或 滤芯装入滤壳。

6) 用水浸润滤膜或滤芯时，用 40℃—50℃温水浸润效果更佳，但浸完后 测试前必须用室温水将其冷却至室温，以免产生测试误差。

2)日志查询

2)日志查询:可按照登陆名、机器名、登陆时间、退出时间、操作内容等信息进行日志查询。

3)日志查看

3)日志查看:按照账号不同权限的不同，不同的账号只能察看其权限范围内的日志文件，部门

负责人查看部门员工的日志，院长查看所有日志。

历史精彩文章

工作环境

环境温度Ambient temperature：15℃～40℃ ；

环境湿度：≤ 80%RH ；

电源要求Power：AC220V ±22V，50Hz ±1Hz；

使用环境 ：环境清洁，无腐蚀性气体 ；

起泡点法

泡点测试是基于液体在过滤膜孔中存在的表面张力和毛细管现象原理的一种

非破坏性的测试方法； 是检测滤膜是否完整并符合要求重要的方法。

滤膜被、充分浸润后，处于气相中的气体要将吸附、封堵于毛细管壁里

的液体推出，需要克服一定的液体表面张力，此张力与毛细管孔物理性状、液体- 膜材料的浸润角和气体压力的关系式为：

R = 2k · δ ·cos θ/∆p

其中：

R —— δ—— θ—— ∆p——

K ——

微孔半径；

液体表面张力系数；

液体-滤膜材料的浸润角；

气体作用在毛细管孔上的净压力；

孔型修正系数 。

上述表达式表明： 孔径愈小，被压缩空气通过而产生的个气泡所需的压 力愈高，通过大孔道所需的压力值小，称为该膜的起泡点。据此可以分析平 板滤膜、柱式滤芯膜的大孔径值。

压力保持法

压力保持法也被称为压力衰减测试。在测试过程中，用一个高精度压力表或 高精度压力传感器来监控上游因为泄露或通过过滤器产生的气体扩散导致的压力 变化。该测试主要有两个用途：

1.用来测量过滤系统的密封性；

2.检测过滤器的完整性。

在稍早版本的机器上，还没有采用专用于测定上游体积的装置与程序，无法 实现实时、精确地测定滤器上游体积的功能，故无法直接求算出扩散流数值。

一般通过测定滤器的压力衰减也可以近似替代扩散流测试方法。经过一定的

时间，测量此衰减值即可判断过滤器的完整性。计算公式如下： ∆p = D ·T ·Pa / V

不过由于基础理论与传感器硬件的限制以及删减了温度补偿、体积校验补偿 等功能，测试数据的可靠性与灵敏度有相当大的损失。

增强泡点法

增强泡点法是结合了扩散流测试和泡点测试的方法来检测过滤膜是否完整。 在过滤膜面积很小或者大型多根过滤系统而导致无法测定泡点的情况下，不适合 使用增强泡点测试。基本泡点测试：2 min±2min； 扩散流测试 7±2min；水浸入

流量测试 7±2min；系统气密性：3±1min；

打印功能 中文/英文打印，打印测试条件、测试结果、测试曲线；

历史记录功能 32G 存储空间，保存数据 100 万条

显示屏 尺寸：5.7-7 寸；256 色；触摸屏

语言选 中文/英文圆片滤膜（Disc membrane）：Φ25mm 至 Φ300mm 的各种滤膜

标准折叠式滤芯 (Standard cartridge)：2.5″至 40″，1 芯至 9 芯

囊式滤芯 (Capsule)
