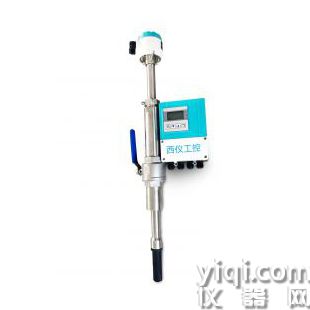

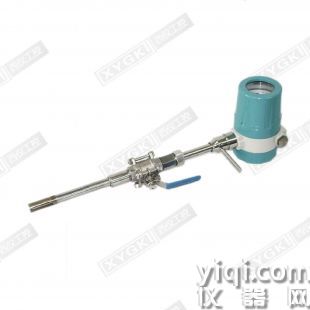

西仪插入式电磁流量计

插入式电磁流量计

★ 测量**度不受液体密度、粘度、温度、压力和电导率变化的影响；

★ 高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法停水的现场使用，而且可以在老管道上现场开口安装；

★ 结构简单，电磁流量计测量管可不用内衬，可靠性高；公称通径范围宽，适用于DN100-DN3000之间的所有口径管道；

★ 一体化接地电极，实现仪表良好接地；传感器采用新的加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量**度和稳定性。

产品简介 / INTRODUCTION

插入式电磁流量计工作原理是基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，

上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

工作原理 / WORKING PRINCIPLE

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD

式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，**输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。

产品优点  / PRODUCT ADVANTAGES

1、电磁流量计传感器结构简单，测量管内没有可动部件，无任何阻碍流体流动的节流部件；

2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量；

3、测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响；

4、电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关；

5、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量；

6、工业用电磁流量计的口径选择范围宽。

技术参数 / TECHNICAL PARAMETERS

应用领域 / APPLICATION FIELD

电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。

                                                                                         一台满足各类行业流量测量
