远程声波（声发射）监测系统

lora通讯方式组网，具有低功耗、远距离，能穿透建筑物，信号覆盖范围广的优势，通常用于部署大规模、分散的传感器网络。

lora通讯组网实现低功耗远距离传输

原理：
RAEM2通过lora通讯方式组网，信号传输到边缘计算网关RK3588进行边缘计算，或直接通过lora网关透传到各类云平台，实现远程数据监测和参数远程配置。

注：可定制其他的通讯方式，如WiFi，Zigbee，网口，USB3.0等。

lora组网RAEM2监测系统组成： RAEM2采集器、RK3588边缘计算网关、云平台、蓝牙巡检APP。

过程可视化

快速部署安装

非侵入设计，无需布线和电源，实现设备快速部署安装

应用范围

厂区阀门泄漏监测、跑冒滴漏点监测（难于或不能接近环境下的检测同样适用如高低温、核辐射、易燃、易爆极毒等环境），转动设备（电动机，轴承等）的磨损、润滑状态监测。

硬件介绍

RAEM2是一款一体化状态监测系统，将声发射传感器、电池、数据采集模块和通信模块内置在一个小型铝合金圆柱体外壳中，其底部内置有磁铁，可以磁吸在铁磁性材料物体表面，时间触发采集，RAEM2按照休眠时间自动唤醒采集数据，不依赖电脑具有高可靠性，适用于长期连续无人值守的状态监测，具备蓝牙短距离巡检功能，物联网云平台用于远程数据监控和参数配置。

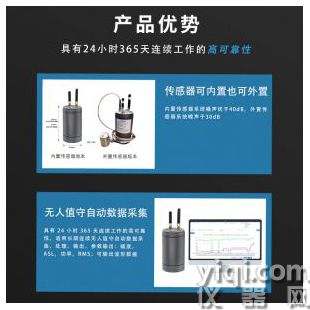

RAEM2内置传感器版本实物图

RAEM2外置传感器版本实物图

RK3588边缘计算网关

Lora版本RAEM2搭载RK3588边缘计算网关，通过内置的人工智能算法，可以在本地执行机器学习算法，减轻云端服务器的压力，提高数据处理效率‌，通过智能网关的连接，实现高效协同工作的广泛互联互通。

智能边缘计算网关具备AI功能，包括：AI参数模式识别、AI波形模式识别、AI网格定位识别。网格定位需要配套M1-6等有高精度同步时钟的采集器。

硬件技术参数表

蓝牙巡检APP软件

云平台选择

清诚物联网云平台、阿里云平台、亚马逊云平台等，可根据客户具体需求具体定制，如客户的私有云平台。

清诚云

用户登录清诚云，可实时查看设备状态信息，实时/历史数据，参数远程配置，评级判据设置，评级结果显示，告警场景设置，告警推送联系方式添加，有邮箱和短信报警推送。

1、厂区阀门泄漏、跑冒滴漏点监测

化工厂区内存在大量的输送管道，常伴随着高温高压，原料、中间产物、成品在输送过程中容易发生液体跑冒滴漏，气体无组织泄露，存在着人员中毒和漏爆的风险。

原理：
阀门管道在长期使用的过程中，由于阀门密封体损坏、阀门密封槽堵塞和阀门部件老化、阀门管道缺乏定期维护和维修，导致出现阀门管道出现泄漏现象，随着阀门裂纹进一步扩展，密封面裂口增大，气体或液体在裂口处因压力差喷射而出形成紊流，紊流中的介质与介质密封表面产生冲击和摩擦产生连续型信号。

RAEM2声发射系统接收、分析阀门管道泄漏过程中产生的声波信号，判断阀门泄漏状况，通过Lora组网，传输到RK3588主机进行边缘计算或直接通过lora网关透传到各类云平台实时远程监测阀门状态。

注：可定制其他的通讯方式，如WiFi，Zigbee，网口，USB3.0等。

2、厂区转动设备（电动机，轴承等）的磨损、润滑状态监测

原理：
当轴承发生磨损，润滑剂污染劣化等故障时，随着轴承的旋转，轴承内的滚动体与内外圈相互碰撞时产生的声波信号，参数中的有效电压（RMS）或能量出现不规则和高峰值的特点，RAEM2声发射系统接收、分析转动设备在运行过程中产生的声波信号，判断转动设备的润滑情况，通过Lora组网，传输到边缘计算网关RK3588进行边缘计算或直接通过lora网关透传到各类云平台实时远程监测阀门状态。

注：可定制其他的通讯方式，如WiFi，Zigbee，网口，USB3.0等。

lora组网RAEM2监测系统配置清单
