吉时利2015/2015-P数字万用表音频分析

概述：

   吉时利2015可以测量 20 Hz 至 20 kHz 音频带范围内的总谐波失真 (THD)，还可以计算总谐波失真+噪声和信纳比 (SINAD)。 2015P 和 2016-P 设备可直接识别频谱峰值。 2016 和 2016-P 音频分析数字万用表的正弦波发生器输出是 2015 音频分析数字万用表的两倍，适用于要求测试信号大于 8 Vrms 的应用。

 Keithley 2015 系列：THD 和音频分析万用表

我们的音频分析万用表将音频带质量测量和分析与多用途 6½ 位 DMM 集于一体，一切尽在一台半机架仪器中。 它们可以测量 20 Hz 至 20 kHz 音频带范围内的总谐波失真 (THD)，还可以计算总谐波失真+噪声和信纳比 (SINAD)。 2015P 和 2016-P 设备可直接识别频谱峰值。 2016 和 2016-P 音频分析数字万用表的正弦波发生器输出是 2015 音频分析数字万用表的两倍，适用于要求测试信号大于 8 Vrms 的应用。

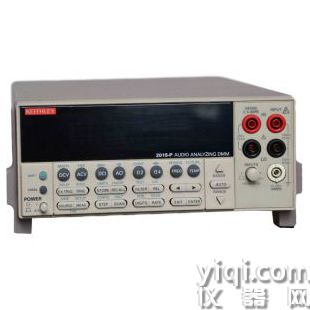

2015-P型音频分析数字多用表集成了音频带质量检测与分析和功能六位半数字多用表的功能。测试工程师可以进行宽范围的电压、电阻、电流、频率和失真测量，而所有这些都集成在一个半机架尺寸的紧凑仪器内。2015-P还提供了频谱分析所需的处理能力。

相关应用:

无线通信设备音频质量测试

元器件线性测试

照明和镇流器THD极限一致性测试

电话和汽车扬声器测试

20Hz～20kHz正弦波信号发生器

快速频率扫描

2015-P，2016-P：频谱分量峰值检出功能

2015，2015-P：4Vrms单端或8Vrms差分输出

2016，2016-P：9.5Vrms单端或19Vrms差分输出

单次谐波幅值测量

5个工业标准的音频滤波器

13种数字多用表功能（六位半）

2016与2016-P正弦波音频信号的幅度是2015的两倍，可以满足8Vrms以上测试信号的测量需求。2015-P和2016-P还提供了频谱分析所需的处理能力，即频谱峰值检出功能。2015-P，2015,2016-P和2016在传统的时域仪器内采用的DSP技术，实现对元件、器件和系统的非线性失真的评测。他们可以测量从20Hz到20kHz音频范围的谐波失真（THD）。他们可以测量宽范围的输入信号（可达750Vrms）和很低的残余失真（-87dB）的信号，除了谐波失真（THD），2015-P，2015,2016-P和2016还可以计算谐波失真+噪声和信噪比加失真（SINAD）
