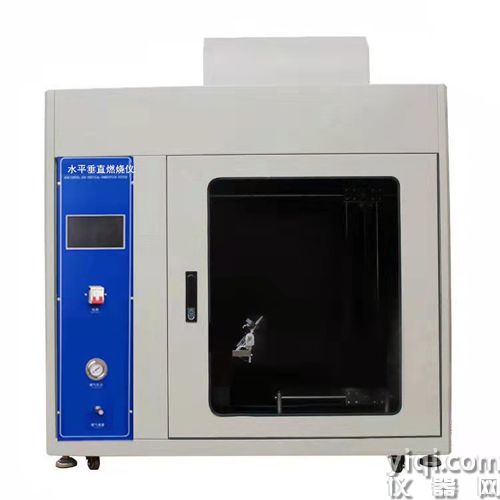

水平垂直铝型材燃烧试验装置

水平垂直铝型材燃烧试验装置技术参数:

1.针状燃烧器:不锈钢，内孔Φ0.5±0.1mm，外径≤Φ0.9mm，长≥35mm;

2.燃烧器角度:垂直(调节和测里火焰高度时)或倾斜45*(试验时);

3.燃烧气体:95%丁烷气或丙烷气;

4.引燃铺垫层:白松木板(厚10mm)，表面覆盖12~30g/m2标准绢纸一层，离火焰施加处下200mm±5mm;

5.温度范围:100--1000℃;

6.火焰温度要求:从100±2℃~70
