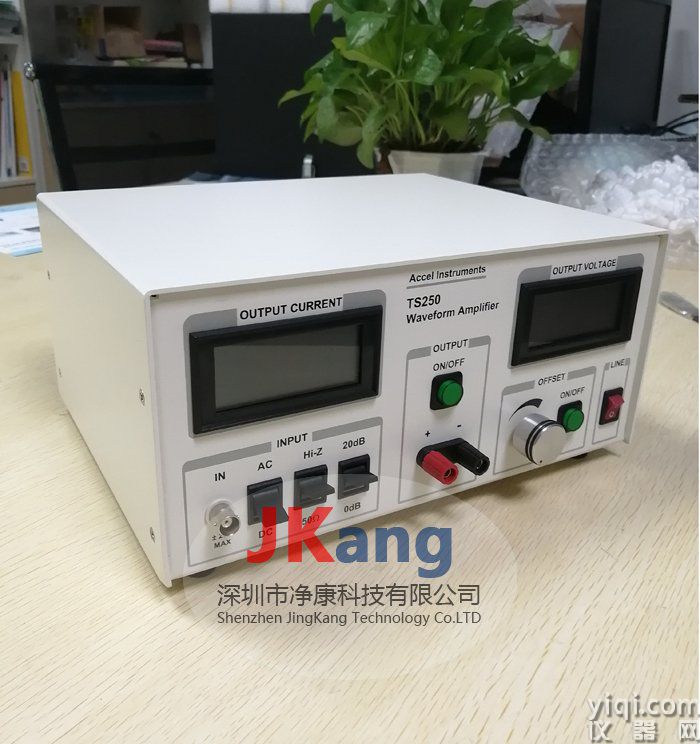

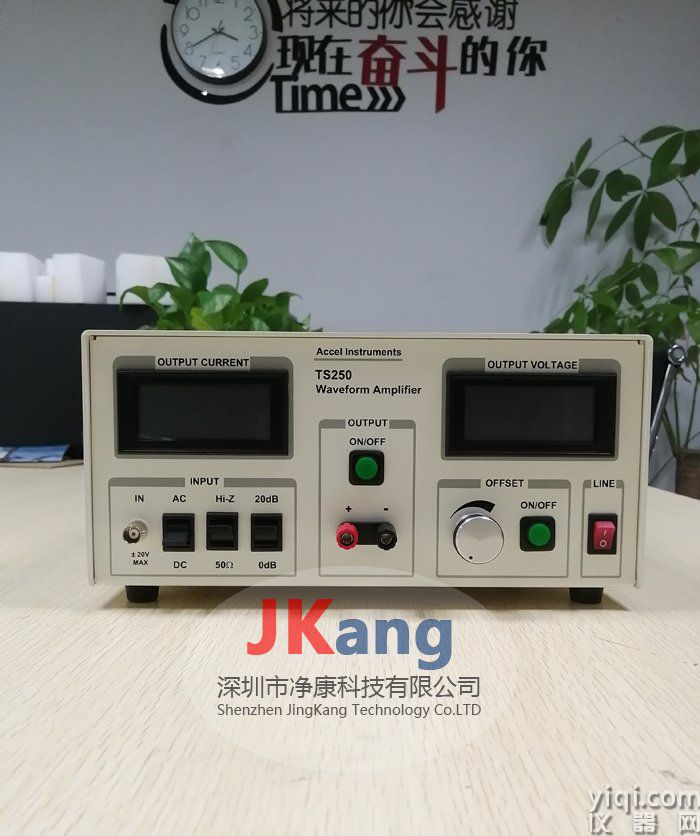

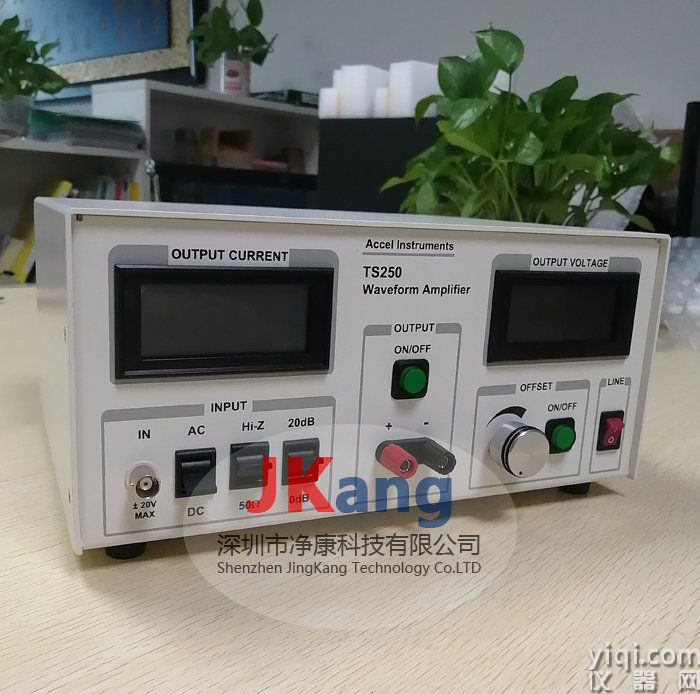

TS250波形放大器,Accel Instruments TS250电流放大器

TS250波形放大器,Accel Instruments TS250电流放大器

由一个交流耦合或者直流耦合输入、一个可选择的输入阻抗(高阻抗或者50欧)、一个可选择的增益级(0分贝或者20分贝)、高电流放大器和一个直流输出偏置组成。可调节的直流偏置用于设定直流输出电压。直流偏置功能对于 LDO 或者放大器 PSRR 测量非常有用，因为它们需要一个直流电压。

TS250波形放大器,Accel Instruments TS250电流放大器特性：


• 配合函数发生器/任意波形发生器使用

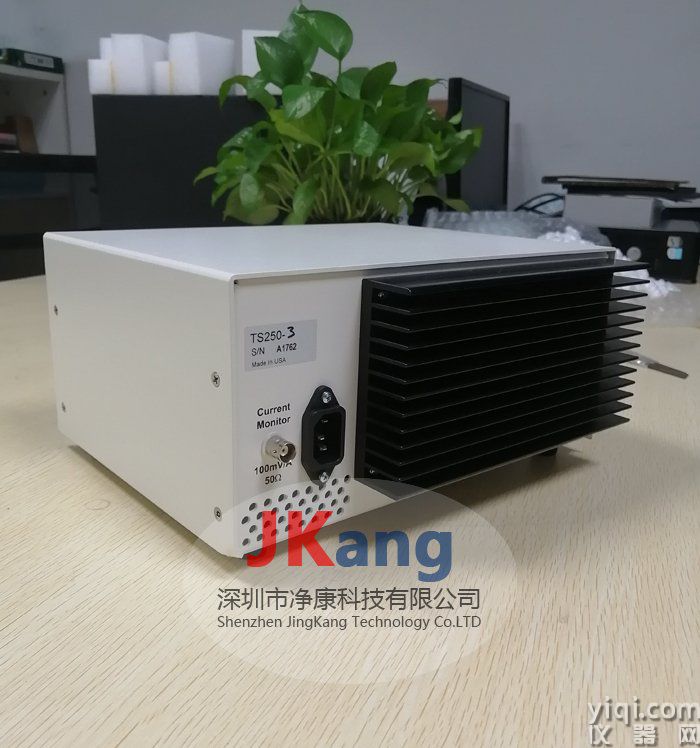

• 电流监视器输出到示波器

• 交流/直流/高阻/50W多种灵活输入

• 可选择 0分贝/20分贝 (1倍/10倍) 增益

• 偏置 (直流) 电压控制

• 大型电压和电流LCD显示屏

• 高达 6安培的电流峰值 (TS250-0)

• 高达+65伏的电压输出 (TS250-7)

• 过热保护





TS250波形放大器,Accel Instruments TS250电流放大器产品选型表：

型号	输出电压(V)	工作频率	最大电流(A)
TS250-0	-10到+10	225 KHz	-6.0到+6.0
TS250-1	-20到+20	112 KHz	-4.4到+4.4
TS250-2	-30到+30	75 KHz	-3.0到+3.0
TS250-3	-40到+40	35 KHz	-2.5到+2.5
TS250-4	-6到+15	214 KHz	-5.0到+5.0
TS250-5	-6到+30	125 KHz	-3.0到+3.0
TS250-6	-6到+45	88 KHz	-2.5到+2.5
TS250-7	-6到+65	63 KHz	-2.5到+2.5

TS250波形放大器，Accel Instruments TS250电流放大器典型应用



• 高电流放大器

• LDO PSRR 测量

• 电池模拟器

• 放大器 PSRR/CMRR 测量

• 电磁线圈驱动器

• 瞬态响应测试

• 压电放大器和驱动器

• 高电流LED测试

• 四象限电源

• 太阳能电池特殊



TS250波形放大器是一款放大函数生成器的独特的理想设备。它可以放大电流、电压或者功率以驱动重负载。TS250提供了从±10伏到+65伏之间的8个电压选择范围。

TS250低电压型号的电流输出峰值最大可达6安培。将两个或者多个TS250 并联在一起可输出更高的电流TS250非常适合使用在许多测试和测量的应用场合，例如LDO 和放大器的PSRR测试，电池模拟器，运算放大器CMRR 测量，电磁线圈的高电流驱动器，通用函数生成器的放大器，瞬态响应测试，四象限电源，实验室功率放大器等等。



TS250高电流放大器

TS250 是作为波形生成器的放大设备的理想选择，用以放大电流。它能够驱动高电流或者高功率或者高电压负载。它的低压型号能够输出高达6安培的电流，更高电压的型号可以降低电流输出。作为一款电流放大设备，它接受来自某一函数生成器的交流或者直流电压输入以驱动要求高电流的重型负载。TS250具有可选择的增益功能，增益为0分贝或者20分贝

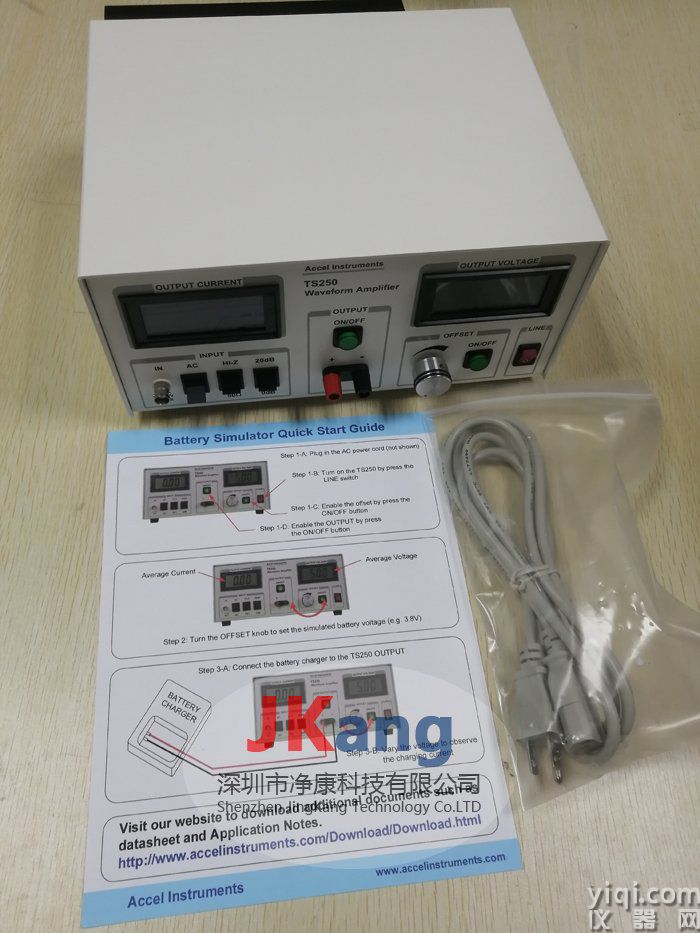

美国Accel Instruments TS250波形放大器电池模拟器

TS250 可以输出或者吸收电流。可以将它用作一个电池模拟器。它的交流输出是可变的，可以轻易地模拟电池的电压变化。因此特别适用于电池充电器的测试场合，例如靠电池驱动的移动电子系统。

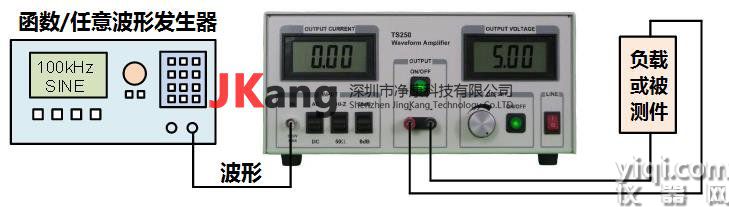

TS250波形放大器，Accel Instruments TS250电流放大器连接示意图：
