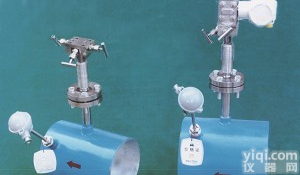

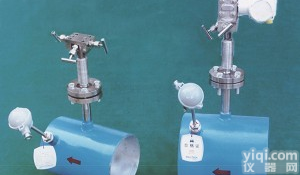

管道式威力巴流量计

厂商：金湖金迪仪表有限公司

产品简介： 金迪威力巴流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0%，重复性达± 0.1%。订货需求：1、请提供管道尺寸、壁厚、材质要求、精度要求；2、请提供介质状况，常用温度、压力，常用流量、密度、粘度等；3、选择防腐型，请注明被测腐蚀性介质和浓度百分比；4、如有特殊要求，请单独备注及说明威力巴流量计测量原理：威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴传感器，当流体流过传感器时，在其前部 迎流方向 产生一个高压分布区，在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对一般为三对 取压孔，分别测量流体的全压力 包括静压力和平均速度压力 Pl和静压力 P2。将 P1 和 P2 分别引入差压变送器，测量出差压 △P=P1-P2

厂商：江苏博远自动化仪表有限公司

产品简介：产品名称：产品 产品型号：BY-HLVBY-HLV威力巴流量计是运用差压式的工作原理设计生产的一种新型插入式流量测量仪表 , 由 一体化威力巴传感器、差压变送器和积算仪等组成流量测量系统 , 也可与控制系统或计算机联网 , 进行流体流量测量与控制。威力巴传感器集中地反映均速管流量传感器的新研究成果。传感器形状如子 弹头 , 符合流体动力学原理 , 能产生精确、稳定的差压信号 , 强度高、不渗漏、防堵塞。具有测量精度高、可靠性、稳定性好等优点。可测量气体、液体、蒸汽和腐蚀性介质等多种流体 , 适应各种尺寸的管道 , 应用于高温高压的场合。一、威力巴流量计概述 先进的差压式流量测量技术BY-HLV威力巴流量计采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比程度的传感元件。威力巴流量计 ...

厂商：万迅仪表有限公司

产品简介：一、威力巴流量计概述先进的差压式流量测量技术WX-HLV威力巴流量计采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比程度的传感元件。二、威力巴流量计主要技术指标1、威力巴流量测量系统性能指标测量精度：± 1 重复精度：± 0.1适用压力：0～40MPa 适用温度：－ 180℃～＋ 550℃测量上限：取决于探头强度测量下限：取决于测量Z小差压要求量 程 比：大于10∶1适用管径：38mm～9,000mm 圆管、方管适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体威力巴的使用范围及其广泛，它大量用于各种气体、液体和蒸汽的测量，以下为典型应用介质。气体/液体/蒸汽天然气/冷却水/饱和蒸汽压缩空气/锅炉水/过热蒸汽燃气/除盐水气体碳氢化合物/液体碳氢化合物热空气/低温液体发生炉气体/导热液体三、威力巴流量计工作原理简介当 流体流过探头时，

厂商：江苏先达仪表有限公司

产品简介：金湖源仪仪器仪表有限公司 http://www.prsyb.com ：0 ：051786885710 威力巴流量计均速管（威力巴）流量传感器是在皮托管测速原理的基础上，运用航空动力学原理，辅以风洞试验手段研制的高精度计量仪表。是一种差压式、速率平均式流量传感器。通过传感器在流体中的平均总压与静压之差（即差压）来表示流量的，常用来测量液体、气体和蒸汽的流量。 补偿用压力变送器装在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。

厂商：金湖翔盛仪表有限公司

产品简介：概述     产品是运用差压式的工作原理设计生产的一种新型插入式流量测量仪表, 由一体化威力巴传感器、差压变送器和积算仪等组成流量测量系统 , 也可与控制系统或计算机联网,进行流体流量测量与控制。XS-LV产品集中地反映均速管流量传感器的研究成果。传感器形状如ZDT, 符合流体动力学原理, 能产生、稳定的差压信号, 强度高、不渗漏、防堵塞。具有测量精度高、靠性、稳定性好等优点。可测量气体、液体、蒸汽和腐蚀性介质等多种流体, 适应各种尺寸的管道 , 应用于高温高压的场合。          性能特点：                                                                              经特殊工艺加工而成的ZDT形状探头，防堵性能效果显著 管道压损小，安装费用低，免维护应用范围广泛，适应与各种尺寸...

厂商：江苏宾克斯仪表有限公司

产品简介：1、用途适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到± 1.0%，重复性达± 0.1%。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号2 、探头的设计特点ZDT截面形状的探头能产生精确的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。3.威力巴探头防堵塞设计威力巴流量探头以其的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了的高度。探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用

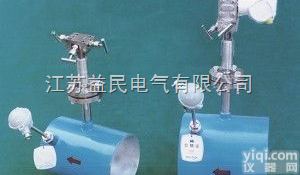

厂商：江苏益民电气有限公司

产品简介： 一、威力巴流量计概述进的差压式流量测量技术YM-HLV威力巴流量计采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比程度的传感元件。 二、威力巴流量计主要技术指标1、威力巴流量测量系统性能指标测量精度：± 1 重复精度：± 0.1适用压力：0～40MPa 适用温度：－ 180℃～＋ 550℃测量上限：取决于探头强度测量下限：取决于测量Z小差压要求量 程 比：大于10∶1适用管径：38mm～9,000mm 圆管、方管适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体威力巴的使用范围及其广泛，它大量用于各种气体、液体和蒸汽的测量，以下为典型应用介质。气体/液体/蒸汽天然气/冷却水/饱和蒸汽压缩空气/锅炉水/过热蒸汽燃气/除盐水气体碳氢化合物/液体碳氢化合物热空气/低温液体发生炉气体/导热液体

厂商：金湖源仪仪器仪表有限公司

产品简介： HLV产品发布时间：12/07/04 一、威力巴流量计概述 进的差压式流量测量技术 HLV威力巴流量计采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比程度的传感元件。     三、威力巴流量计工作原理简介 当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡...

厂商：江苏中润自动化仪表有限公司

产品简介：                                                                                                江苏金虹产品图片

厂商：江苏率忠仪表有限公司

产品简介： 一、威力巴流量计的投运和维护1 、投运前的准备工作①传感器安装正确：完成传感器在管道上安装后，投运前必须认真检查，要求焊接牢固，方向正确，严格不泄漏，插入深度恰当等。②仪表调校：传感器配套仪表有差压变送器和智能流量积算仪 （ 还可能有压力变送器和温度变送器）等。都必须经检验和调校后，方可投入使用。仪表的测量范围要符合传感器和被测介质的要求。例如被测空气流量 Qmax=5000m3/h, 经计算算出传感器产生的差压值△Pmax=0.6Kpa，则差压变送器的测量范围应调校为 0~0.6KPa, 对应输出4~20mADC电流信号。对于通用型流量积算仪 , 应该按实时的流量范围、差压范围、介质密度、温度、压力、流量运算要求等，事先编程组态输入积算仪，务必使积算仪能正确运算和显示流量。③仪表接线正确：传感器与差压变送器、流量积算仪等组成测量系统，配套仪表
