- 产地:中国大陆
- 供应商:河北慧采科技有限公司
仪器特点19JC产品,采用光栅细分和数字化技术,具有读数直观和一致性好等特点,提高了工作效率,进一步扩大了使用范围。仪器的数显表带有数据输出接口,可扩展连接二维数据采集处理器及计算机测量操作系统,升级为19JPC微机型万能工具显微系统。仪器可用影像法、轴切法或接触法按直角坐标或极坐标对机械工具和零部件的长度、角度和形状位置关系等进行精密测量,並配备了全套附件,使用范围得到充分扩大。系统成套性1.主机:19JC产品2.二维数据采集处理器3.二维测量计算机操作系统(软件A)4.显微系统: (1)主显微镜Y向横臂 (2)物镜:3× 5× (3)图像适配器 (4)图像传感机5.图像处理系统:DH-CG400高分辨率图像捕捉卡6.数据处理器处理图形数据信号与生成十字线7.显微图像测计算机操作系统(软件B)8.微机及打印机(...
展开 -
相关产品
- 数字式万能工具显微镜共30个
- 排列样式:
-
19JC数字式万能工具显微镜 数字式万能工具显微镜
- 产地:北京
类型光学显微镜品Pai仪特诺 型号19JC产品 订货号:E10129计量仪器的经典机型,19JC几乎包容了所有几何量检测的一切手段,仪器功能全、精度高及操作简便、经久耐用,是精密机械行业的常规装备,也是各级技术监督、计量检测部门的有效检测依据,是科研、教学领域的得力助手。 19JC采用光栅细分和数字化技术,具有读数直观和一致性好等特点,提高了工作效率,进一步扩大了使用范围。 仪器的数显表有数据输出接口,可扩展连接二维数据采集器及计算机测量操作系统,升级为19JPC微机型万能工具显微镜。仪器主要技术规格1.测量范围与分度值X、Y坐标 测量范围: 200×100㎜ 分格值: 0.0005㎜瞄准显微镜 升降行程: 120㎜ 力臂倾斜范围: 左右各15度 分度值: 10′ 照明光阑调节范围: Φ3~Φ32㎜ 分格值: 1㎜测角目镜 角度测量范围: 360° ...
-
19JC数字式万能工具显微镜 19JC数字式万能工具显微镜
- 产地:广东 深圳市
类型数字万能工具显微镜品Pai博大精科 型号19JC产品目镜放大倍数65× 物镜放大倍数5×重量约250㎏(g) 装箱数(X × Y × Z):980 ×1020 ×640 1.测量范围与分度值X、Y坐标 测量范围: 200×100㎜ 分格值: 0.0005㎜瞄准显微镜 升降行程: 120㎜ 力臂倾斜范围: 左右各15度 分度值: 10′ 照明光阑调节范围: Φ3~Φ32㎜ 分格值: 1㎜测角目镜 角度测量范围: 360° 分度值: 1′ 轮廓目镜 角度测量范围: ±7° 分度值: 10′ 圆弧分划板: 曲率半径: R0.1~100㎜ 螺纹分划板: 普通螺纹螺距 t = 0.25 - 6㎜ 梯形螺纹螺距 T = 2 - 20㎜ 光学分度台 测量范围: 360° 分度值:10″(投影读数) (选购件)...
-

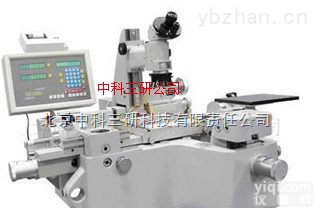

SH23-JX11B 数字式万能工具显微镜 光电数显万能工具显微镜
- 型号: SH23-JX11B
- 产地:北京市
产品名称:产品 光电数显万能工具显微镜产品型号: SH23-JX11B产品编号: 37023产品 光电数显万能工具显微镜 的详细介绍产品特点 主显微镜配有多种目镜和物镜,视场大,成像清晰; 采用光电数显技术,以精密光栅尺作为测量元件,测量精度高; 主显微镜可左右偏摆,适用于螺旋状零件测量; 透、反射照明,轮廓和表面尺寸均可测量; 具有快速移动和微动装置,并可快速切换; 带有顶针架、V形支架、测高装置等多种附件,使用面广。 产品用途 产品SH23-JX11B是机械制造业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的各种零件的尺寸、形状、角度和位置。仪器采用光栅数显技术对测量数据进行数据处理,同时可使用影像法、轴切法、接触法和双光束干涉条纹法等多种测量方法,使仪器测量性能得到了大大提高。 典型测量对象有:...
-
19JC 19JC数字式万能工具显微镜|读数显微镜|工件显微镜|测量显微镜
- 产地:安徽 合肥市
是否提供加工定制否类型产品 品Pai见参数型号19JC 仪器放大倍数见参数目镜放大倍数见参数 物镜放大倍数见参数重量见参数(g) 适用范围见参数装箱数见参数 19JC产品用途:以直观的数字显示和数据连接计算机进行测量,主要适用于:各种成型零件如:样板、样板车刀、样板铣刀、冲模和凸轮形状;对外螺纹、落纹塞规、丝杆、蜗杆的大径、中径、小径、螺距、牙形角测量、齿轮滚刀的导程、齿形和牙形角;电路板、钻模、孔板、孔的位置度,键槽的对称度形位误差测量。技术参数:1、测量范围与分度值(1)X、Y座标:测量范围:X—200mm,Y—100mm;分度值(数显读数)0.0005mm(2)瞄准显微镜:升降行程:120mm立臂倾斜范围:左右各15度分度值10分照明光阑调节范围:Φ3-Φ32mm,分度值:1mm(3)测角目镜—角度测量范围:360度;分度值:1...
-
万能工具显微镜、JX11B数字式万能工具显微镜
- 型号: JX11B数字式万能工具显微镜
- 产地:中国大陆
产品JX11B是机械制造业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的各种零件的尺寸、形状、角度和位置。仪器采用光栅数显技术对测量数据进行数据处理,同时可使用影像法、轴切法、接触法和双光束干涉条纹法等多种测量方法,使仪器测量性能得到了大大提高。 典型测量对象有: 测量各种成型零件,如样板、样板车刀、样板铣刀、冲模和凸轮的形状; 测量螺纹、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角; 测量齿轮滚刀的导程,齿形和牙型角; 测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。二、产品特点 1、主显微镜配有多种目镜和物镜,视场大,成像清晰; 2、采用光电数显技术,以精密光栅尺作为测量元件,测量精度高; 3、主显微镜可左右偏摆,适用于螺旋状...
-
19JC 工具显微镜 19JC数字式万能工具显微镜
- 产地:浙江 台州市
是否提供加工定制否类型光学显微镜 品Pai上海型号19JC 适用范围适用于长度、角度和螺纹的精密测量装箱数壹台 影像测量万能工具显微镜19JD二维坐标和影像测量计算机操作系统简介 计量仪器的经典机型,19J系列万能工具显微镜,几乎包容了所有几何量检测的一切手段,仪器功能全、精度高及操作简便和经久耐用,是精密机械行业的常规装备,也是各级技术监督、计量检测部门的有效检测依据,和科研、教学领域的得力助手。万能工具显微镜经历了近五十年的技术和生产积累,工艺成熟、技术服务完善和零配件齐全,并且,随着新技术的不断发展,也赋予“万工显”更多、更准、更完善的测量功能。采用光栅细分和数字化技术,具有读数直观和一致性好等特点,提高了工作效率。具有广泛的应用范围。仪器具有很高的测量精度,特别适用于长度、角度和螺纹的精密测量,並配备了全套附件,使用范围得到充分扩大。仪器可用影像法、轴切法或接触法按直
-
数字式万能工具显微镜A1130116
- 产地:上海
上海艾测电子科技有限公司: ,, , ,:-602,-602地址:上海市嘉定区南翔金通路1736弄1号312邮箱:网址:http://www.ai-test.com·计量仪器的经典机型,它几乎包容了所有几何量检测的一切手段,仪器功能全、精度高及操作简便、 经久耐用,是精密机械行业的常规装备,也是各级技术监督、计量检测部门的有效检测依据,是科 研、教学领域的得力助手。 它采用光栅细分和数字化技术,具有读数直观和一致性好等特点,提高了工作效率,进一步扩 大了使用范围。
-
19JC 19JC数字式万能工具显微镜
- 产地:安徽 合肥市
19JC产品
-
19JC 数字式万能工具显微镜
- 产地:上海
三、技术规格:1.测量范围与分度值 (1)X,Y坐标 (6)光学分度头 测量范围: X 200mm 测量范围 360度 Y 100mm 分度值 1分 分度值(数显读数) 0.0005mm (7)光学定位器: (2)瞄准显微镜 测头直径(实际直径值的极限 检定误差不大于0.0005mm) φ3±0.1mm 升降行程 120mm 力臂倾斜范围 左右各15度 测量力 8~14克 分度值 10分 Z大测量深度 15mm 照明光阑调节范围 φ3~φ32mm (8)玻璃工作台: 分度值 1分 玻璃台面尺寸 215X130mm (3)测角目镜 (9)顶针架: 角度测量范围 3
-
19JC 19JC数字式万能工具显微镜
- 产地:上海
是否提供加工定制是类型光学显微镜 品Pai德曼型号19JC 目镜放大倍数15物镜放大倍数1 重量250KG(g) 装箱数3箱 规格全自动 计量仪器的经典机型,19JC几乎包容了所有几何量检测的一切手段,仪器功能全、精度高及操作简便、经久耐用,是精密机械行业的常规装备,也是各级技术监督、计量检测部门的有效检测依据,是科研、教学领域的得力助手。 19JC采用光栅细分和数字化技术,具有读数直观和一致性好等特点,提高了工作效率,进一步扩大了使用范围。仪器的数显表有数据输出接口,可扩展连接二维数据采集器及计算机测量操作系统,升级为19JPC微机型万能工具显微镜。1.主要技术规格(1)X,Y坐标 测量范围:X 200毫米 Y 100毫米 分度值(数显读数):0.0005毫米(2)瞄准显微镜 升降行程:120毫米 力臂倾斜范围:左右各15度 分度值:10′ 照明光阑调节范围:φ3
