- 产地:上海宝山
- 供应商:上海旺徐电气有限公司
概 述RZJ-30F产品 匝间耐压测试仪 电机产品产品是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测,并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障,现已在相关行业得到广泛的使用。RZJ-30F产品整机电子线路集成化、峰值电压数字显示,配有专业厂家生产的数字存储示波器来代替自制的简易示波器,以提高仪器的可靠性。RZJ-30F产品适用中高压电机等行业进行匝间冲击耐压测试,是提高电机绝缘测试水平和可靠性的必不可少的手段。 注意事项RZJ-30F产品 匝间耐压测试仪 电机产品? ★ 本仪器为高压试验仪,测试时一定要注意人身安全,仪器开启后(警示灯亮时),需注意安全。在高压...
展开 -
相关产品
- 匝间冲击耐压试验仪共30个
- 排列样式:
-

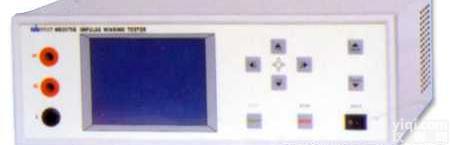

WB2679B匝间冲击耐压试验仪 WB2679B匝间冲击耐压试验仪
- 型号: WB2679B匝间冲击耐压试验仪
- 产地:杭州
WB2679B产品 ◆ 采用“冲击波比较法”,将具有规定峰值电压(一般高于数倍的工作电压)加于被测线圈绕组上,通过比较两个震荡 ◆ 波形的差异,从而判断线圈匝间绝缘好坏,电晕放电、局部短路和断路等故障均能直观判断; ◆ 可按键设置峰值电压:0~5000、100V/STEP; ◆ 脉冲重复率:8Hz; ◆ 脉冲电容量:0.01uF; ◆ 采用高AD采样,大大拓宽了仪器的测试范围; ◆ 采用高稳定性能的高压冲击电源和可控硅模块,大幅度提高了仪器的稳定性、可靠性和使用寿命; ◆ 使用320×240的LCD显示,避免了CRT(示波管...
-
2882 匝间冲击耐压试验仪,匝间测试仪,冲击耐压以
- 型号: 2882
- 产地:江苏 无锡市
类型数字式电压测量仪表型号2882 测量范围0-5000(V) 输入电压220(V) 输出电压5000(V) 重量6K(g) 外形尺寸315×165×320(mm) 性能特点 技术指标2882直接对比式脉冲式线圈测试仪采用了先进的数字信号处理技术低电感量测试、Z小可至10uH,低能量测试,线圈无损伤Z大20MSPS采样率320×240点阵图形LCD显示型号2882测量方法双路比较法,同时输入标准件和被测件的波形进行比较脉冲电压范围300V-5000V脉冲电压精度±5%脉冲电压步进100V脉冲高压控制开关电源由MCU控制冲击次数连续INT触发方式手控Manual,脚踏开关Foot control.检测判断方式目测法比较波形差别电感量测试范围≥20uHZ大采样率20MSPS显示器320×240点LCD屏幕,240×200点波形显示外型尺寸315mm×165mm×320
-
DP-YG201A-5K 匝间冲击耐压试验仪 匝间耐压测试仪 匝间耐压...
- 产地:上海宝山
DP-YG201A-5K 产品 匝间耐压测试仪 匝间耐压试验仪产品 匝间耐压测试仪 匝间耐压试验仪 型号:DP-YG201A-5KDP-YG201A-5K型匝间耐压测试仪采用“冲击波型比较法”,将具有规定峰值电压(一般是高于数倍的工作电压)加于被测线圈绕组上,通过比较两个震荡波形的差异。从而判断线圈匝间绝缘好坏,电晕放电,局部短路等各种故障均能直观的判断。两组被测线圈面积百分比显示,直观明了,避免了操作人员在观察波形时的人为误差,又能大大提高操作效率。DP-YG201A-5K 产品 匝间耐压测试仪 匝间耐压试验仪性能特点● 采用技术的高稳定性高压冲击电源和可控硅模块控制的高压开关器件,大幅度提高了产品的稳定性、可靠性。(完全避免了*代模拟产品“充气氢闸管”、“示波管”造成的稳定性差,开机预热时间长,寿命短,易老化等问题。)● LCD显示及比较测量波...
-
RZJ-30F匝间冲击耐压试验仪 绕组匝间冲击耐压测试仪
- 产地:上海宝山
概 述RZJ-30F产品 绕组匝间冲击耐压测试仪? 产品是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测,并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障,现已在相关行业得到广泛的使用。RZJ-30F产品整机电子线路集成化、峰值电压数字显示,配有专业厂家生产的数字存储示波器来代替自制的简易示波器,以提高仪器的可靠性。RZJ-30F产品适用中高压电机等行业进行匝间冲击耐压测试,是提高电机绝缘测试水平和可靠性的必不可少的手段。 注意事项RZJ-30F产品 绕组匝间冲击耐压测试仪? ★ 本仪器为高压试验仪,测试时一定要注意人身安全,仪器开启后(警示灯亮时),需注意安全。在高压指示灯亮(图二)时,切不可触...
-
RZJ-30F 匝间冲击耐压试验仪 绕组匝间冲击耐压测试仪
- 产地:上海宝山
概 述RZJ-30F 产品 绕组匝间冲击耐压测试仪 产品是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测,并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障,现已在相关行业得到广泛的使用。RZJ-30F产品整机电子线路集成化、峰值电压数字显示,配有专业厂家生产的数字存储示波器来代替自制的简易示波器,以提高仪器的可靠性。RZJ-30F产品适用中高压电机等行业进行匝间冲击耐压测试,是提高电机绝缘测试水平和可靠性的必不可少的手段。 注意事项RZJ-30F 产品 绕组匝间冲击耐压测试仪? ★ 本仪器为高压试验仪,测试时一定要注意人身安全,仪器开启后(警示灯亮时),需注意安全。在高压指示灯亮(图二)时,切不可...
-
ZJ-12S匝间冲击耐压试验仪 匝间冲击耐压仪
- 产地:上海宝山
ZJ-12S产品一、概述: 产品采用“脉冲波形比较法”,以高压脉冲对电机或线圈绕组进行等效过电压模拟试验来检验线圈绕组的阻抗对称、平衡情况。即具有一定波前时间和规定峰值的脉冲电压波交替地直接施加于同一设计的被试品和参照品线组上,利用冲击电压在两者中引起的衰减振荡波形有否差异来区别电机绕组匝间绝缘是否良好,其差异程度反映了线圈匝间故障严重程度。对匝间短路,线圈电晕放电,局部短路,接线错误,线圈平衡等均有良好的鉴别。由于施加的高压脉冲波前时间短。能量小,故被认为是无损试验。 ZJ系列产品采用单回路高压线路、峰值电压数字显示,波形示波器显示,整机电路集成化,操作方便简单。广泛适用于微特电机、中小型电机、高压电机、变压器、继电器、电磁阀等绕组的匝间绝缘试验。二、技术参数: 峰值电压:0.5—10KV峰值测试误差:≤5%波形上升时间:0.2μS工作电...
-
RZJ-5匝间冲击耐压试验仪绕组匝间耐压测试仪匝间测试仪
- 产地:上海宝山
RZJ-5产品绕组匝间耐压测试仪匝间测试仪一、概述RZJ-5产品适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。因漆包线的绝缘涂敷层本身存在着质量问题,以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等,都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。为了提高产品的质量和使用寿命,保证部件的漆包线绕组层间或匝间绝缘良好是必不可少的,因而对产品进行这项试验就势在必行。根据我国GB14711-93《中小型旋转电机安全通用要求》标准、GB755-87《旋转电机基本技术要求》标准及国标GBT22714-2008_《交流低压电机成型绕组匝间绝缘试验规范》等标准,必须对电机成品半成品进行浸漆前后匝间耐压绝缘试验。 RZJ-5匝间耐压试验仪是采用脉冲波形比较法,以高压脉冲对电机及电器的线圈绕组进行等...
-
WH260匝间冲击耐压试验仪/匝间耐压测试仪 匝间调试
- 产地:上海宝山
WH260产品/匝间耐压测试仪 匝间调试产品名称:匝间冲击耐压测试仪脉冲式线圈测试仪(即数字式匝间测试仪)可GX地、非坏性地对有线圈绕组的部件进行电气实验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压,比较两者的瞬态波形,以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减震荡的波形,它可同时判断该绕组的电感、品质因素、绕组的圈数及匝间短路情况,在有铁芯的情况下,还可以判断其材质的差别等。在施加高压脉冲的情况下,电晕入电的发生还可以对绝缘不良进行判断。总之,标志线圈品质的各个要素,可能在极短时间内检查完成。 WH260系列脉冲式线圈测试仪,采用技术的高稳定性高压冲击电源,大幅提高了仪器测试准确度。仪器通过微型计算机技术把波形的各种参数量化处理,再用直观的波形进行显示和判断,操作简单,判断准确,自动化程度高。该仪器体积小,重量轻,便于携带。WH260匝间冲击耐压...
-
YG201A-5K型 YG201A-5K型匝间冲击耐压试验仪 耐压试验仪 冲击耐压试验仪 ...
- 型号: YG201A-5K型
- 产地:上海泸光
简述 YG201A-5K型匝间耐压测试仪采用“冲击波型比较法”,将具有规定峰值电压(一般是高于数倍的工作电压)加于被测线圈绕组上,通过比较两个震荡波形的差异,从而判断线圈匝间绝缘好坏,电晕放电,局部短路等各种故障均能直观的判断。 性能特点 ●采用技术的高稳定性高压冲击电源和可控硅模块控制的高压开关器件,大幅度提高了产品的稳定性、可靠性。(完全避免了*代模拟产品“充气
-
RZJ系列 电机匝间冲击耐压试验仪/电机匝间耐压试验仪
- 型号: RZJ系列
- 产地:上海
电机的专用测试仪器(电机耐压试验仪、电机冲击耐压试验仪、绕组匝间冲击试验仪)型号 RZJ-5 测量范围 500-5000(V)输入电压 220(V) 输出电压 5000(V)环境温度 20(℃) 重量 70000(g)外形尺寸 90 cm×46cm×55cm(mm) 电压测量误差 ±5%电动车轮毂电机因为圈数少,电感量低,在做匝间冲击耐压试验时一般的市售匝间仪测试效果达不到要求,此款ZJ-12S匝间耐压试验仪具有脉冲容量大,测试波形清晰,尤其适合电动车轮毂电机的匝间冲击耐压测试。推荐电动车轮毂电机采用!!!工作原理:RZJ-5匝间耐压试验仪是采用脉冲波形比较法,以高压脉冲对电机或线圈绕组进行等效过电压模拟试验。通过仪器显示的波形观察,对比与分析,能迅速正确的判定绕组的匝间绝缘好坏。对匝间短路,线圈电晕放电,局部短路,接线错误,线圈平衡等均有良好的鉴别。由于仪器能提供较高测试冲击电压和承受较
