产品介绍： KDRB-A产品采集控制采用高速、高集成化微处理器。硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。它根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。 $nKDRB-A变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。 $nKDRB-A变压器绕组变形测试仪由单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作...
分享
相关产品推荐（★较多用户关注☆）

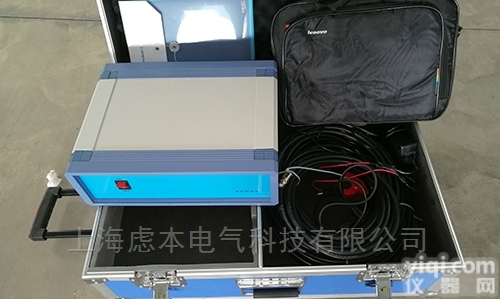

电力变压器绕组变形测试仪 共30个产品
产品简介： 品Pai 自营品Pai 应用领域 电子/电气/通讯/半导体 产品 主...
产品简介：产品检测原理在较高频率的电压作用下，变压器的每个绕组均可视为一个由线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网络，其内部特性可通过传递函数H(jω)描述。若绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数H(jω)的零点和极点发生变化，使网络的频率响应特性发生变化。变压器绕组的幅频响应特性采频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf)，测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比，获得指定激励端和响应端情况下绕组的幅频响应曲线。L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容，V1、V2分别为等效网络的激励端电压和响应端电压，VS为正弦波激励信号源电压，RS为信号源输出阻抗，R为匹配电使用特点1. 变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片...
产品简介：MERB-V 变压器绕组变形测试仪（频响法）介绍 -- 武汉摩恩智能电气有限公司 / 武汉摩恩厂家直销变压器绕组变形测试仪（频响法）MERB-II变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。MERB-II变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧凑，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。MERB-V 变压器绕组变形测试仪（频响法）简介 -- 武汉摩恩厂家直销

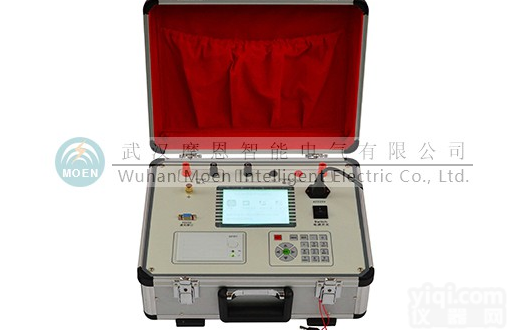

产品简介：MERB-I变压器绕组变形测试仪介绍 -- 武汉摩恩智能电气有限公司 / 武汉摩恩厂家直销变压器绕组变形测试仪产品用途 MERB-Ⅰ电力变压器绕组变形（阻抗法）测试仪是专门用于测量大中型变压器阻抗特性进行测试的智能化仪器。电力变压器短路损坏是电网中严重的主设备损坏事故。通过检测变压器绕组变形以减少变压器短路损坏事故的发生是必要的。ME 1094.5－2003《电力变压器 第5部分 承受短路的能力》将检测短路电抗值作为判断变压器是否承受住短路电流冲击的规定项目，并指出“观察测量电抗的可能变化是特别重要的”。 低电压阻抗测试能准确反应变压器在绕组变形前后阻抗值的变化。 MERB-Ⅰ 电力变压器绕组变形（电抗法）测试仪是我公司研制的，适用于容量2500kVA以上的电力变压器。 容量小于上述规定的电力变压器也可参照标准执行。仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理

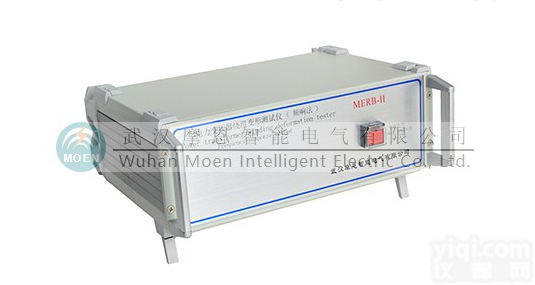

产品简介：MERB-II变压器绕组变形测试仪（频响法）介绍 -- 武汉摩恩智能电气有限公司 / 武汉摩恩厂家直销变压器绕组变形测试仪（频响法）产品用途 变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。 变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。 变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和

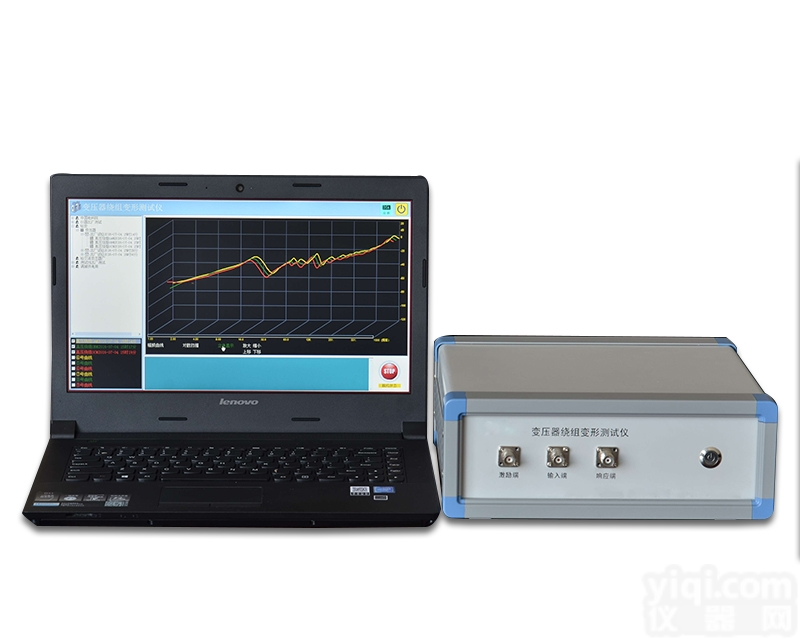

产品简介：产品别称：产品、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪技术指标：仪器自带一个通道DDS信号输出作为扫频的激励信号;信号输出为正弦波，信号输出幅度可以软件调节，幅度±5V，信号输出阻抗为50Ω两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数激励通道测量为固定量程:±5V;响应通道有 8档量程，在测量过程中自动调节量程，输入信号为±25V采集通道量化精度:12位采集通道静态误差:0.5%每通道存储容量:64K样点每通道采样率:20Msps采集通道输入阻抗:1MΩ扫频测量范围:1K-1MHz扫描方式:采用线形分布的扫频测量方式扫描频率精度:信号源输出正弦信号的频率精度不大于0.01%扫频测量频点:1K-1MHz，测量点数1000点采用Vittal原装机箱符合国家电力行业标准:DL/T911-2004使用特点：1. 由测量部分及分析软...
产品简介：产品别称：产品、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪技术指标：仪器自带一个通道DDS信号输出作为扫频的激励信号;信号输出为正弦波，信号输出幅度可以软件调节，幅度±5V，信号输出阻抗为50Ω两个采集通道，一个采集激励信号，一个采集响应信号，用于计算传递函数激励通道测量为固定量程:±5V;响应通道有 8档量程，在测量过程中自动调节量程，输入信号为±25V采集通道量化精度:12位采集通道静态误差:0.5%每通道存储容量:64K样点每通道采样率:20Msps采集通道输入阻抗:1MΩ扫频测量范围:1K-1MHz扫描方式:采用线形分布的扫频测量方式扫描频率精度:信号源输出正弦信号的频率精度不大于0.01%扫频测量频点:1K-1MHz，测量点数1000点采用Vittal原装机箱符合国家电力行业标准:DL/T911-2004使用特点：1. 由测量部分及分析软...
产品简介：久益产品技术参数测量速度：单相绕组1分钟-2分钟输出电压：Vpp-25V，测试中自动调整输出阻抗：50Ω输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）扫频范围：10Hz－2MHz频率精度： 0.001%扫频方式：线性或对数，扫频间隔和点数可任意设置曲线显示：幅频曲线测量动态范围宽：－120dB～20dB久益产品配置清单： 主机 1台 笔记本电脑 1台（选配 ） 测试线 1套 抗震机箱 1只 说明书 1份 合格证 1份 保修卡 ...
产品简介：上海产品型号规格 产品型号性能特点JY-8A2MHz、笔记本电脑操作JY-8B10MHz、笔记本电脑操作JY-8AH相频曲线、2MHz、笔记本电脑操作JY-8BH相频曲线、10MHz、笔记本电脑操作JY-8P采集器与分析系统一体化、内置工业电脑JY-8E阻抗法与频响法一体机其他绕组变形频响法系列；可量身订做上海产品主要技术参数1.扫频检测范围：0.1kHz~2MHz，可任意设定检测频段。2.扫频检测方式：线性或对数分布。3.扫频信号输出：10V4.频率扫描精度：0.005%4.扫描频率间隔：在扫频检测范围内，可任意设置100~2000个测量频点。5.测量阻抗匹配：具备一个正弦波激励信号输出端（Vs）和两个独立的信号检测端(V1和V2)。其中，正弦波扫频信号源Vs的输出阻抗Rs为50Ω，且输出端通过同轴屏蔽电缆直接与被测变压器绕组的激励端连接；两个独立...
产品简介： 品Pai 自营品Pai 产地类别 国产
