产品介绍： 承试产品 1、在高压断路器操作后，仪器数码窗显示测试提示符"C"，约5～8秒后，显示失败提示符"S"。此情况为仪器先作了分闸操作，使仪器程序进入了保护状态。此时，按一下清除键后，再进行合闸操作，故障即能排除。 2、高压断路器先作了合闸操作后，出现失败提示符"S"，出现该现象的原因有以下几种情况： ⑴ 检查断口测量线及合（分）闸信号测试线的是否正确无误。 ⑵ 按压操作键1的同时，测量合（分）闸信号接线插内，有无仪器输出的直流电压；拆掉仪器断口信号接线插内的所有连线，测量每组接线插内，有无约15V的直流电压，黄接线插为正极。 ⑶ 在测量负电源为共用地的高压断路器时，合（分）闸信号接线插是否同时并接了高压断路器的合（分）闸线圈。由于高压断路器的合（分）闸线圈以负极作为了共用地，同时接线后造成了仪器内的合（分）闸信号线插短路。解决的方法是：在作合闸操作时，不...
分享
相关产品推荐（★较多用户关注☆）
高压断路器特性测试仪 共30个产品
产品简介： 品Pai 自营品Pai 产地类别 国产
产品简介：术语定义： 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、 静触头刚分（合）时间。 同 相 同 期：同相之中，分（合）闸时间与 Z小之差。 相 间 同 期：三相之中，分（合）闸时间与 Z小之差。 平 均 速 度 ：分（合）闸过程中，动触头总行程 - 6 - 的前、后各去掉 10%, 取中间 80%，动触头运动的行程与时间之比。 Z 大 速 度：分（合）闸过程中，动触头开始运 动后，取动触头运动每 10ms 为一个计速单位，直至 动触头运动停止，得到若干个速度单元值，其中Z 大的单元速度值即为分（合）闸速度。 刚分（合）速度：根据被测开关的制造厂不同，开关 型号不同，各制造厂定义 了不同的刚分、刚合速度， 本测试仪将各种不同的定义部分列入其中，供用户 自己选择。操作提示：进入“速度分析”界面，在“时间－行程”曲线上有实线、 虚线两根坐标竖线，虚线在 A 通道的刚分刚合点

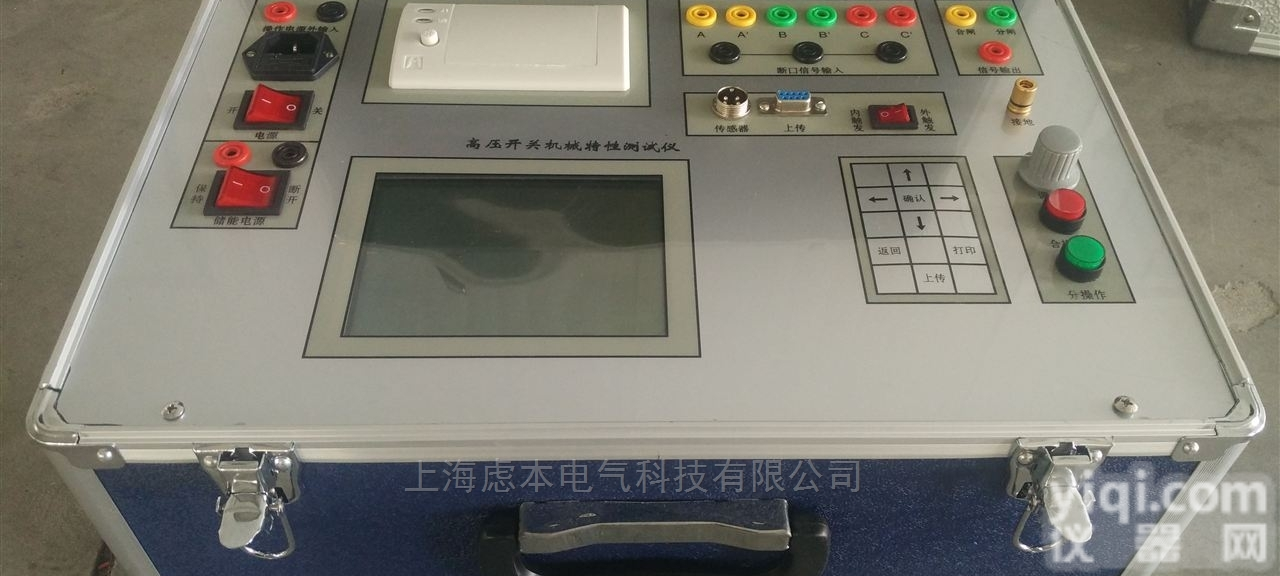

产品简介：500A直流产品性能1、彩色大屏，windows操作系统，人性化操作界面，界面直观，操作简单明了。2、高速热敏打印机，方便现场打印测试数据。 3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～265V可调电源，可调电流。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。4、选配直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。 6、开关动作一次，得到所有数据及图形。 7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。 8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。9、同时可测6/12路金属触头断口。 10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析...
产品简介： 产品性能特点时间：12个断口的固有分、合闸时间，同相同期、相间同期。合闸电阻：6路合闸电阻参数测试。重合闸：每断口的合－分时间（金短时间），分－合时间（无电流时间），分－合－分时间：一分时间、一合时间、二分时间。 弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。产品速度：刚分、刚合速度，zui大速度，时间－行程特性曲线；重合闸一分速度，一合速度，二分速度。行程：总行程，开距，超行程，过冲行程，幅值。电流：分、合闸线圈的分、合闸电流值、电流波形图。动作电压：机内提供DC30～250V/20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压主机为工控机。的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。合闸电阻开关测试，6个断口的合闸电阻波形、阻值，时间、同期。万能通用...
产品简介： 220V产品工作条件 工作电压：AC220V±10%频率：50HZ功耗：≤60W使用环境温度：0~40℃使用环境湿度：≤90%RH体积：400×350×200(mm3)重量：7kg220V产品技术指标：1、时间测量时间测量范围：10ms-1000ms同时可测量断口数：≤12个测定过程整定时间：0~6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：＜500mm分辨率：1mm3、测量误差时间测量误差：±1%行程测量误差：±1%工作原理: 采用回路电阻测试的四端接线方法,实际上是测试开关动作过程中的动态电阻,可以用来测试石墨触头的SF6高压断路器.动态电阻测试通道的工作原理是在断路器石墨触头的两个端子上加载10A恒流源,通过接在断路器两端的另外两根测试信号线(电压信号),测试石墨触头动作时200mV内的动态电压变化波形,由此来测定断路器...
产品简介： 随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。产品装置， 是我公司依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部 分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真 空、六氟化硫等高压断路器的机械动特性参数。产品装置产品特点：1．主机为工控机。2．的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。3．石墨触头开关测试，能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期。4．万能通用测速传感器，直线行程传感器，旋...
产品简介： 便携式产品适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验， 较强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，准确测量便携式产品仪器特点1、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。2、较强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，准确测量。3、通用式测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。4、开关动作一次，取得开关机械特性试验所有数据及相应的波形图谱。5、主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。6、主机大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。7、中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。仪器配有U...
产品简介： 一、产品产品技术参数1.使用环境 输入电源 220V±10% 50Hz±10% 大气压力 86～106kPa 温 度 -20～45℃ 湿 度 ≤80%RH2.基本参数 ◆时 间： 量程 16000.0ms 分辨率 0.1ms 误差 ≤ 0.1％±1 ms ◆速 度： 量程 20.00m/s 分辨率 0.01m/s 误差 ≤ 1％±0.01 m/s ◆行 程： 量 程 ...
产品简介： 500A直流产品特 点1.可做电动操作和手动操作;2.适应500KV电压等级以内各种高压断路器的机械动特性测试；3.可实测行程和自定义行程；4.能够实现断路器的单合、单分、合分、重合,重分操作；5.接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑保存,也可现场调阅打印所有数据及运动曲线图；6.采用汉字提示以人机对话的方式操作；7.数据准确，抗干扰性强，体积小，重量轻，美观大方；8.机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；9.机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；500A直流产品技术指示1、时间测量同时可测量断口数:≤12个测定过程整定时间:0~6秒分辨率:0.1ms2、开...
产品简介： 术语定义： 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、 静触头刚分（合）时间。 同 相 同 期：同相之中，分（合）闸时间ZD与 最小之差。 相 间 同 期：三相之中，分（合）闸时间ZD与 最小之差。 平 均 速 度 ：分（合）闸过程中，动触头总行程 - 6 - 的前、后各去掉 10%, 取中间 80%，动触头运动的行程与时间之比。 最 大 速 度：分（合）闸过程中，动触头开始运 动后，取动触头运动每 10ms 为一个计速单位，直至 动触头运动停止，得到若干个速度单元值，其中最 大的单元速度值即为分（合）闸ZD速度。 刚分（合）速度：根据被测开关的制造厂不同，开关 型号不同，各制造厂定义 了不同的刚分、刚合速度， 本测试仪将各种不同的定义部分列入其中，供用户 自己选择。操作提示：进入“速度分析”界面，在“时间－行程”曲线上有实线、 虚线两根坐标竖线，虚线
