产品介绍： 厂家直销继电保护测试仪，产品 技术指标：交流电压输出0～250V连续可调，zui大输出容量600VA,过量程保护260V 交流电流输出0～50A，0～100A连续可调0～50A时，开路电压10V。0～100A时，开路电压5V。过载保护动作电流120A。直流电压输出0～250V连续可调，zui大电流2A，过量程保护260V,过载保护动作电流2.1A±5%。继电保护试验箱主回路原理 输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，微机继电保护测试仪一路经电阻输出0-500mA交流...
分享
相关产品推荐（★较多用户关注☆）
单项继电保护测试仪 共30个产品
产品简介：ZS303B产品本目录是上海徐吉电气有限公司为您精选的产品，欢迎您来电 咨询该产品的详细信息！种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。
产品简介：产品厂家及价格本目录是上海徐吉电气有限公司为您精选的产品，欢迎您来电 咨询该产品的详细信息！种类有很多，不同的应用也会有细微的差别，本公司为您提供全方位的解决方案。
产品简介：1、内置工控机，采用嵌入式Windows98，真正的集成化、一体化2、外接设备：鼠标、键盘、U盘3、操作方式灵活：笔记本电脑、主机自控均可4、强大的Windows测试软件5、具有完善的测试报告处理功能主要技术参数1、电流源范围：交流0-40A/相或0-120A/三相并联直流0-50A/相或0-150A/三相并联功率：500VA/相或1500VA三相并联分辨率：交流1.0mA，直流1.5mA精度：0.2%响应时间：120uS2、电压源范围：交流0-120V相或0-360V/三相并联 0-150V/3Uo功率：50VA/相直流0-200V分辨率：交流1.0mV，直流1.5mV精度：0.2%响应时间：120uS
产品简介： 单相继电保护校验设备产品简介JDS-2000产品是科拓电气开发的智能化、多功能继电保护校验仪。本仪器采用微电脑技术，由单片机、逻辑控制单元，交直流、电流电压输出单元，高精度数据采集单元，LCD液晶显示器，实时时钟，打印机等组成，测量精度高、重复性好。该仪器还具有外形美观、性能可靠、操作简便、功能齐全等优点，是校验继电保护装置理想设备。型微电脑继电保护校验仪可测试各种交直流电流、电压、中间信号等多种单个继电器及整组继电保护屏，可测试各种继电器的吸合电压（电流）值，释放电压（电流）值，各种触头（常开、常闭、转换、延时）的吸合时间和断开时间、均自动测试三次，自动计算三次平均值，并可打印测试结果。 单相继电保护校验设备主要特点由于本机采用了微机控制，汉字提示操作。本机还设有自检报错功能，开机后本机立即投入自检，极大地方便了检查、维修。如“吸合电压”、“断开电压”、“常开吸合时间”等...

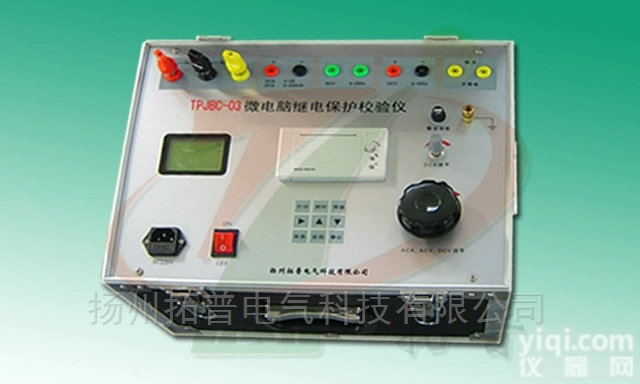

产品简介：单相继电保护测试仪产品简介 TPJBC-04单相继电保护测试仪（继电保护试验箱）采用铝合金外壳，PVC面板，美观牢固，双碳刷调压器，可同时输出两路电压、电流、0.5级数字表、高精度传感器，测量准确、6位数显电秒表，可满足时间测量、结构紧凑、体积小、携带方便。可测试交、直流电流继电器，交、直流电压继电器，中间继电器、信号继电器等各种试验项目。 TPJBC-04继电保护试验箱分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压和电流表可自动监视其输出值。辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。单相继电保护测试仪产品功能 1、主回路：输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变
产品简介：一、概述JBC-03型继电保护测试仪是我厂在原有基础上开发的高智能化、多功能继电保护校验仪器。本仪器采用微电脑技术，由单片机、逻辑控制单元、交直流电流电压输出单元、高精度数据采集单元、LCD液晶显示器、实时时钟、打印机等组成，测量精度高，重复性好。该仪器还具有外形美观，性能可靠，操作简便，功能齐全等优点，是校验继电保护装置理想的检测仪器。本仪器可测试各种交直流电流、电压、中间、信号、重合闸、差动等多种单个继电器及整组继电保护屏，可测试各种继电器的吸合电压（电流）值，释放电压（电流）值，各种触头（常开、常闭、转换、延时）的吸合时间和断开时间，均自动测试三次，自动计算三次均值，并可打印测试结果。关键词：产品，产品，二、主要技术参数1、交流电压输出：0～250V连续可调，Z大输出容量1000VA2、交流电流输出：0～20A、0～100A连续可调 0～20A时，开路电压...
产品简介： 产品厂家推荐测试方法：打开电源开关，显示屏显示“欢迎使用....”,“正在自检....”，微机自检，自检正常后，显示“自检完毕！”。测量时，应根据所测继电器的种类，用“上翻”和“下翻”二键选择测试电源的类型，使状态显示与被测继电器种类相对应。并将继电器线圈接入相应的电源输出接线柱，继电器触头接入输入端子。1、测值：按“测值”键，本机可测吸合，断开电压（流）值三次，然后，可按“打印”键打印数据。2、测时：先找出被测继电器的额定值，然后按“测时”键，本机自动分、合闸测三次吸合、断开时间，结束后，可按“打印”键打印数据。3、“转换”键的使用：先调节好直流电流值，再按“转换”键，则直流电流正常输出，且显示值在屏幕第二行显示出来。此时它可和其它电源同时输出，供需多种电源的继电器校验用，如重合闸继电器等。4、时间设置：用户可修正仪器的内部时钟。5、仪器标定：仪器使用一段时间后...
产品简介： 产品厂家推荐 简介装置硬件组成：1、内置高性能工业控制计算机本装置采用高性能工控机作为控制计算机，配置128M内存，6~12G硬盘，预装Windows XP操作系统，面板带有8.4″800×600分辨率TFT真彩LCD显示器,不锈钢优化键盘和触摸鼠标，不用外接键盘和鼠标就可直接使用，装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。2、DSP数字信号处理系统采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。3、D/A和A/D转换采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，...
产品简介： 是否提供加工定制是类型变压器参数测试仪 品PaiMC型号MCJBC-2000单相继电保护测试仪、继电保护试验箱 测量范围10000精确度0.2级 仪表尺寸430×320×215mm3（mm） 仪表重量5（kg） 工作电源AC220V±10%，50HZ（V） 一、用途及特点MCJBC-2000单相继电保护测试仪、继电保护试验箱是我公司又一新型继电保护试验设备，该设备在主体不变的情况下，重量仅为10公斤，才用不锈钢或塑铝机箱，美观牢固，减震性能良好。采用双碳刷调压器（即双面调调压器），大旋钮调节负载较重的交直流电压、电流，小旋钮调节负载较轻的交直流电压、电流，可两路同时输出。采用0.5级数字表，MCJBC-2000单相继电保护测试仪、继电保护试验箱高精度传感器，测量精确，采用六位数显电秒表，可满足时间测量，实为继电保护工作人员外出作业的良好工具。二、上海贸创电气主要技术
产品简介：上海三相微机继电保护效验仪|继电保护测试仪产品别称：微机继电保护测试仪、微机继保仪、继电保护测试仪、继电保护测试仪、继保测试仪、微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪上海三相微机继电保护效验仪|继电保护测试仪技术参数：1、电流源 BY660型 交流幅值：0～40A/相 0～120A/三相并联 直流幅值：0～30A/相 0～90A/三相并联 功率：400VA/相 幅值精度： ≤0.2%， 响应时间2、电压源 交流幅值：0～125V/相 直流幅值：0～220V/相 辅助电源：VZ：3VO 0～125VAC或0～220VDC 功率≥130W Z大功率：50VA/相 精度：≤0.2%
