产品介绍: 品Pai 自营品Pai 应用领域 电子/电气/通讯/半导体 产品特性◆ 电压、电流、时间、状态信息及提示信息

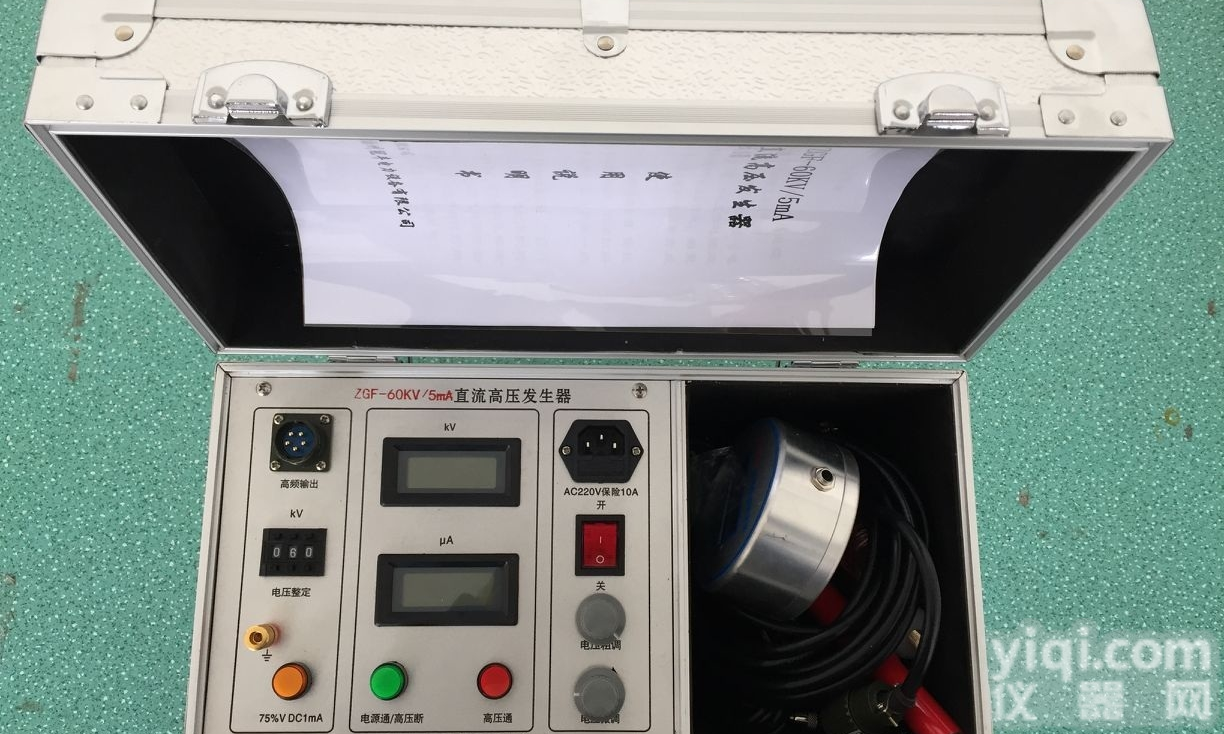

产品简介:ZGF60KV/5mA电力产品产品规格 规 格技术参数60/2-10120/2-10200/2-10250/2-5200/3003/2其 它等 级输出电压(kV)60120200250200/300 600~800kV等合同定做。输出电流(mA)2-102-102-102-52-5输出功率(W)120-600240-1200400-2000500-1250600充电电流(mA)3.03.03.03.04.5/3.0机箱重量(kg)4.34.34.44.58.1 倍压筒高度(mm)Φ80×500Φ80×770Φ110×770Φ110×820Φ110×1350 倍压重量(kg)6.39.8127.612.6ZGF60KV/5mA电力产品设备成套性: 1、高压发生器主机 1台 2、电源操作箱 1台 ...

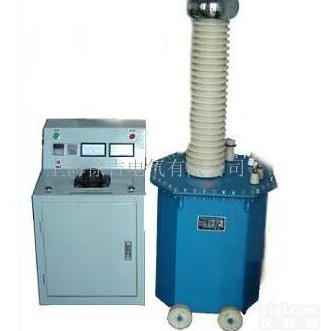

产品简介:二、LYYD-25KVA/100KV交产品产品结构 铁芯为单框式。线圈采用同芯圆筒多层塔式结构,初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内,产品的外壳制成与器芯配合较佳的八角形结构,整体外型美观大方。其内外部结构见图1。产品型号含义Y D Q C( )—□ / □ 图1:结构示意图 1-均压球;2-硅堆短路杆;3-高压套管;4-油阀;5-壳体;6、7-调整电压输入a、x端子;8、9-仪表测量E、F端子;10-高压尾X端子;11-变压器外壳接地端;12-高压输出A端子;13-高压整流硅堆;14-内部均压环;15-变压器铁芯;16-初级低压绕组;17-测量仪表绕组;18-二次级高压绕组;19-变压器油。三、LYYD-25KVA/100KV交直流...
产品简介: ZGF60KV/5mA电力产品产品规格 规 格技术参数60/2-10120/2-10200/2-10250/2-5200/3003/2其 它等 级输出电压(kV)60120200250200/300 600~800kV等合同定做。输出电流(mA)2-102-102-102-52-5输出功率(W)120-600240-1200400-2000500-1250600充电电流(mA)3.03.03.03.04.5/3.0机箱重量(kg)4.34.34.44.58.1 倍压筒高度(mm)Φ80×500Φ80×770Φ110×770Φ110×820Φ110×1350 倍压重量(kg)6.39.8127.612.6ZGF60KV/5mA电力产品设备成套性: 1、高压发生器主机 1台 2、电源操作箱 ...
产品简介:高频直流高压发生器|直流高压发生器技术特点:1.体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪理想的可靠产品。2.高频直流高压发生器|直流高压发生器采用先进技术、工艺制造,率先应用新的PUM智能脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用智能技术提智能率,频率高达40kHz,从而使输出高压稳定度更高,波纹系数更小。3.SJ采用计算机控制技术,在大屏幕的LCD显示器上显示输出直流高压电压、电流、过压整定、计时、接地及各种保护信息。4.SC智能接地不良保护及报警功能(接地不良不能升压),高频直流高压发生器|直流高压发生器测压回路断线保护(高压测量回路断线仪器不能升压),急停按钮,大大提高了操作人员在作业过程中安全性。在特殊情况下还可解除接地不良保护报警功能(如采用发电机作为电源或现场接地不良但仍可试验的情况下。)精度高、测量准确。电压、电流表均
产品简介:上海天皋电气售后承诺 本公司拥有专业的研发团队·确保用户无后顾之忧·设备自购买日起·一个月包换·一年包修·三年质保·终身维修!FRC交直流数字高压表/直流高压分压器主要特点:1)分压器采用高精度电阻,电容组合件,特种工艺灌封,干式密封,不存在漏油问题。2)输入阻抗高:降低了测试电流、功耗小,使产品体小质轻、性能稳定、测量精度高。3)直流高压分压器、多值千伏表及专用电缆全部安放在一个铝合金箱内,安全可靠、便于携带和运输。4)多值千伏表可直读直流平均值,交流峰值,真有效值,峰值 等电压值。5)150KV以上采用有机复合绝缘外套,增加了表面爬距,大大降低了产品高度,使用携带更加方便。使用方法 :1.将高压表接地端安全接地。2. 将高压线接在均压球上方,用接线螺旋栓将高压线拧紧。3. 将仪表底座上的输入端插入数字高压表测量端,测量直流时将钮子开关切换到“DC" 档,测量交流时将钮子开关切换到“
产品简介:产品特性:1、FRC交直流高压分压器/交直流数字高压表采用进口填充材料,使结构更小,重量更轻,内部局部放电量降到Z低2、该系列交直流数字高压表输入阻抗高,线性度好3、本数字高压表通过仪表线与高压测量端相连,可实现远距离清晰读数,使用安全、方便4、采用特殊的屏蔽技术,减少高压对示值的影响,从而实现高稳定度,高线性度FRC交直流高压分压器/交直流数字高压表主要技术指标:1、精 度:DC(±1.0%+1个字) AC (±1.5%+1个字)2、分压比:150KV以下 1000:1 200KV以下 10000:13、电气强度:1.2倍工作电压FRC交直流高压分压器/交直流数字高压表注意事项:1、试验现场不得有杂物,以免影响测量精度。2、地线必须联接牢靠,确保安全操作距离。3、试验完毕必须充分放电,显示“O"后,试验人员才能进入现场。4、严禁超额定电压使用。5、保证设备表面清洁,存放在阴凉、干燥处。
产品简介:直流高压发生器|直流耐压仪|直高发概述;主要是用于6~500kV氧化锌避雷器直流1mA电压(U1mA)及0.75U1mA下的泄漏电流试验及变压器、电力电缆等电气设备的直流耐压和泄漏电流的试验。满足《直流高压发生器通用技术条件 DL/T 848.1—2004》的要求。 ZGF系列直流高压发生器采用中高频整流滤波,克服了普通中低频直流高压发生器纹波系数和电压降落较差的缺点,整机设有过流保护和过压保护功能,使用更加安全。直流高压发生器|直流耐压仪|直高发产品特点:1、具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好;2、具有过压、过流、零压启动和故障保护功能,电压保护值可整定,显示直观;3、电压、电流采用数码显示,且通电源就有读数,方便监视输出状态;4、具有0.75倍电压换算,方便测试氧化锌避雷器;5、产品结构紧凑、体积小、携带方便。直流高压发生器|直流耐压仪|直高发技术参数:1、电源:
产品简介:SXTT21智能直流高压发生器一、产品简介SXTT21系列智能直流高压发生器根据ZG行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,Z新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪Z理想的换代产品。 SXTT21系列智能直流高压发生器采用智能倍压电路,率先应用Z新的PWM智能脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。 SXTT21系列智能直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,
