产品介绍： ZW6-12产品目前真空断路器毫无例外地采用对接式接触方式。动触头碰上静触头之后就不能再前进了，触头接触压力是由每极触头压缩弹簧(有时称作合闸弹簧)提供的。所谓接触行程，就是开关触头碰触开始，触头压簧施力端继续运动至会闹终结的距离，亦即触头弹簧的压缩距离，故又称压缩行程。 在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力有如下几个作用：(1)保证动、静触头的良好接触，并使其接触电阻少于规定值。(2)满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。(3)YZ合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动...
分享
相关产品推荐（★较多用户关注☆）
户外真空断路器 共30个产品
产品简介： ZW10-12/630-20, ZW10-12/630-25, ZW10-12G/1250-20 ZW10-12G/1250-25 ZW10-12型户外交流高压真空断路器适用于额定电压为12KV的户外高压开关设备，主要用于城网和农网配电系统中，作为开、合负荷电流、过载电流及短路电流之用。是取代油绝缘真空断路器、实现无油化的空气复合绝缘的优化产品，性能领先国内同类产品。 一、产品特点 1、内部采用了特殊的抗凝露措施，确保箱体内绝缘； 2、转动方式采用专利技术，安装方便、动作可靠，避免因机械故障影响断路的性能； 3、不充油、不充气、体积小、重量轻、无需检修。 4、分断电流大，无污染，无需检修。 5、操纵既可电动，也可手动。更多详细请参考资料：http://www.cnccll.com/products/ZW/show
产品简介： ZW8-12型户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。一、应用与特点ZW8-12产品采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。ZW8A-12是...
产品简介： ZW8-12型户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。一、应用与特点ZW8-12产品采用CT23型弹簧储能式操动机构、可实现电动储能，电动分、合闸，亦可实现手动储能和手动分、合闸。ZW8A-12是由...
产品简介： ZW32-24型户外高压真空柱上（杆式）真空断路器（以下简称断路器），是额定电压24KV、50HZ交流三相高压配电网中的控制保护设备。主要用于断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。本断路器采用立柱型、干式结构，绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。更宜于检修、维护能力不强的农村电网时安装使用。也可作为电网的分段开关，加装控制器后，可实现配网自动化。符合《GB1984交流高压断路器》、《GB1985交流高隔离开关和接地开关》、 DL/T402、DL/T4.3以及企业标准OHX.520.701的要求。ZW32-24/630-20户外高压真空断路器ZW32-24/630-20 ZW32-24G/630-20ZW32-24/630-25 ZW32-24G/6

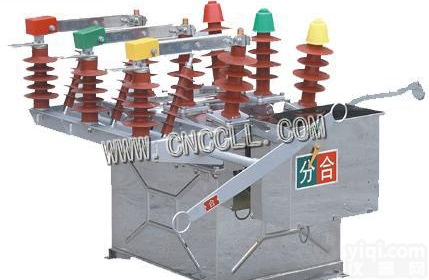

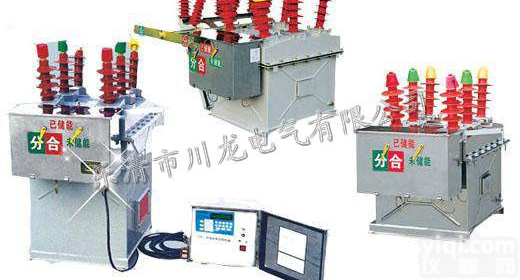

产品简介：ZW8柱上真空断路器ZW8-12/630产品用途 品PaiZW8-12系列户外供应真空断路器 ZW8-12系列户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。是取代油浸式断路器实现无油化的理想产品。外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。根据用户 要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。采用高压电压互感器结构外置，内置均可。ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关...
产品简介：ZW30-40.5/2000-31.5型户外高压真空断路器（以下简称ZW30-40.5）适用于额定电压为40.5kV，额定电流2000A的三项交流50Hz电力系统中，它可供工矿企业、发电厂及变电站做保护和控制之用，也可做联络断路器使用，并适用各种频繁操作场所。 本断路器符合GB1984-89《交流高压断路器》及IEC56《高压交流断路器》和JB3385-1996《3.6-40.5kV户内交流高压真空断路器》的要求。产品特点ZW30-40.5本产品为户外高压真空断路器，总体结构为瓷柱式，真空灭弧室在上瓷套中，断路器下出线端采用滑块式触头，使产品具有较小的回路电阻和良好的导向性，下瓷套为支柱，保证带电部分对地绝缘，瓷套内有绝拉杆，三相装在一个共同的底箱上，上、下瓷套内充0.02Mpa（20℃） 的规定气体。ZW30-40.5本产品可带1～6 只独立的电流互感器，互感器可安装断路器的出
产品简介： 一、ZW7-40.5户外高压真空断路器概述： ZW7-40.5kV户外高压真空断路器（以下简称断路器）主要用于农网和城网35kV供电系统，作为分断、关合负荷电流、 过载电流及短路电流之用，尤其适用于频繁操作的户外场所。 断路器配用CT19BW操动机构，通过传动装置实现断路器的分、 合功能；选配LZZBJ-35电流互感器（全封闭），供测量和继电保护用，其线圈数量、变比、精度可根据用户要求制作； 选用FJ-01（6901）高压断路器绝缘脂以加强真空灭弧室及电流互感器的外绝缘，从而扩展了断路器的使用范围。 二、ZW7-40.5户外高压真空断路器使用环境条件： a. 周围环境温度：-25℃～+40℃； b. 海拔：不超过2000m； c. 覆冰厚度：不超过10mm； d. 风速：不超过34m/s； e. 地震烈度：不超过8度； f. 空气污秽程度：Ⅳ级。 三
产品简介：10KV智能型真空断路器ZW20-12G/630产品（含安装支架）ZW20-12G/630-20分界断路器,ZW20-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要采用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，变压性能可靠，绝缘强度高。ZW20-12/630-20 ZW20-12T/630-20 ZW20-12D/630-20 ZW20-12/1000 ZW20-12-1250 ZW20-12/630-25 ZW20-12T/630-25 ZW20-12D/630-25 ZW20-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要采用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置...
产品简介：产品ZW32-12FG/630智能真空断路器 【现货批发】一：产品型号：ZW32-12F/630-20户外智能真空断路器ZW32-12F/630-20智能真空开关ZW32-12F/630-20智能真空机ZW32-12F/630-20智能高压开关ZW32-12F/630-20户外柱上智能真空开关ZW32-12F/630-20户外柱上智能真空断路器ZW32-12F/630-20户外智能真空机户外智能真空断路器ZW32-12F/630-20智能真空开关ZW32-12F/630-20智能真空机ZW32-12F/630-20智能高压开关ZW32-12F/630-20户外柱上智能真空断路器ZW32-12F/630-20户外柱上智能真空开关ZW32-12F/630-20户外智能真空机ZW32-12F/630-20二：型号与含义ZW32-12F/630-20*** * * * * 额定短路开断电...
产品简介：ZW8-12产品系列户外高压交流真空断路器(以下简称“断路器”)系三相交流50Hz的户外高压开关设备；主要用于农网和城网的10kV系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW8-12系列户外交流高压真空断路器符合国家标准GB1984《交流高压断路器》和IEC 60056《高压交流断路器》等标准。ZW8-12产品合闸操作：先拉动储能手柄进行储能，所施操作力矩由小变大，当合闸弹簧过中瞬时，合闸弹簧释放能量，促使储能系统逆时针旋转并带动拐臂转动，带动传动轴使断路器合闸，同时分闸拐臂扣住分闸半轴，使断路器处于合闸状态；机构在合闸状态下，凸轮与转动轴套脱离，机构不能再次合闸。分闸操作：断路器合闸后，拉动分闸手柄或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。ZW8-12户外真...
