2025-03-17 17:00:09高压漏电起痕试验机单工位: 高压漏电起痕试验机单工位是用于评估材料在高压电场下抗漏电起痕性能的专用设备。它采用单工位设计，可精确控制电压、电流及试验时间，模拟材料在潮湿、污染等恶劣环境下的电气安全性能。该设备适用于绝缘材料、电线电缆、电器元件等产品的质量检测，通过观测试样表面是否形成导电通路来判断其抗漏电起痕能力，是电气安全领域重要的测试仪器。

高压漏电起痕试验机单工位相关内容

全部
产品
问答

高压漏电起痕试验机单工位产品

产品名称

所在地

价格

供应商

咨询

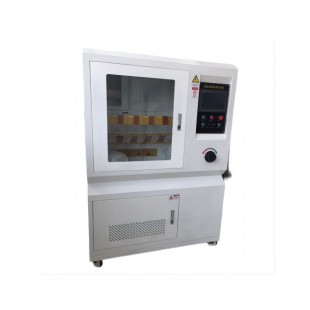

: 高压漏电起痕试验机单工位; 国内北京; 面议; 北京北广精仪仪器设备有限公司
售全国; 我要询价联系方式

: 交直流高压漏电起痕试验机; 国内北京; ￥58000; 北京北广精仪仪器设备有限公司
售全国; 我要询价联系方式

: 电线电缆高压漏电起痕试验机; 国内北京; ￥58000; 北京北广精仪仪器设备有限公司
售全国; 我要询价联系方式

: 高压漏电起痕试验机5工位; 国内北京; ￥58000; 北京北广精仪仪器设备有限公司
售全国; 我要询价联系方式

: 高压漏电起痕试验机; 国内北京; ￥58000; 北京北广精仪仪器设备有限公司
售全国; 我要询价联系方式

高压漏电起痕试验机单工位问答

2022-10-14 15:07:16高压漏电起痕试验机: 高压漏电起痕试验机箱体为冷板加进口喷涂外箱一体机，设备采用PLC真彩液晶触摸屏控制，做到智能化控制方式，可做到客户的人性化操作界面的升级，真正达到国际比对结果。设备支持5 路试样同时进行试验，每路都有独立的控制系统进行控制，具有独立排风的抽风系统，可将试验过程中产生的有害气体有效的排除室外并配有独立照明系统，当需要观察内部试验情况且外部灯光亮度不够时可开启照明灯，本设备的高压通过自耦变压器调压后的电压供给固定变比的油浸式变压器从而产生高压。KS-335B 高压漏电起痕试验机是依据GB/T6553-2014/IEC60587-1984《评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法》等标准规定的模拟试验项目。KS-335B 高压漏电起痕试验机适用于对电工电子产品、家用电器及其材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。在电器产品受潮湿和杂质环境的影响下，不同极性带电部件之间或带电部件与接地金属之间可能会引起绝缘上的漏电，产生的电弧对电器造成击穿短路或由于放电使材料电蚀损，甚至起燃导致火灾。本试验仪就是模拟上述情况对绝缘材料进行的一种破坏性试验，用以测量和评定在规定电压下，绝缘体在电场和含杂质水的作用时的相对耐漏电起痕性，适用于电工电子产品、家用电器的固体电器绝缘材料及其产品，如：继电器插座、转换开关盖、接触器等。KS-335B 高压漏电起痕试验机的性能参数：控制方式采用真彩液晶触摸屏PLC控制，做到智能化控制方式利用数字化的流量控制系统，控制污染液的流量全自动调节精确试验电压显示方式真彩色液晶显示（标配7寸威纶16：9触摸屏），可做到客户的人性化操作界面的升级数据输出测试结束时，设备自动判定合格与不合格生成测试报告测试报告打印上位机软件实现测试报告的自动编号、存储和打印箱体结构冷板加进口烤漆按钮开关进口金属按钮污染液电阻率为3.95±0.05Ω.m污染液流速0-1.2ml/min可调试验电压交流：100 ～6000V±5%可调；直流：100~8400V试验电压压降≤3%短路要求短路电流≥60mA，持续2s试验方法恒定电压法，逐级电压法（高压电阻1kΩ、10kΩ、22 kΩ、33kΩ 各5 只）。试验工位5块试样同时进行测试；泄露电流0mA 到100mA 范围内可以自由设置，当实验中当某一路试验电流超过设定电流值时，能够提示报警，并切断该路高压电源，并不影响其它试样继续做试验电极上、下电极厚度为 0.5mm，为316不锈材料，尺寸按照标准尺寸要求制做，上、下电极之间的间距为 50±0.5mm起痕判断当前电流达到或超过 60mA持续延迟2.00s（±10%）停止工作并输出结果（合格与否）外形尺寸宽 1120mm × 深 520mm × 高 1350mm ，排气孔径Φ100mm试验电源AC220（±10%）V/50HZ （其他规格可定制）环境温度－5℃～＋40℃空气相对湿度≤90%元器件施耐德、欧姆龙、西门子、三菱等知名品牌

2021-12-03 14:01:00漏电起痕试验机主要特点: 　　漏电起痕试验机测量在电压zui高达600V时固体电气绝缘材料在电场作用下表面暴露于含杂质的水时的相对耐电痕化性能。当将电压施加到放在材料表面上规定的电极装置之间，且电解液以规定的时间间隔滴到两电极之间时，在此试验情况下可能产生电痕化。引起材料破坏所必需的液滴数随着施加电压的减小而增加，且在低于某一限值时，不发生电痕化。当材料在zui高试验电压下也未电痕时，可以有不同程度的腐蚀，且腐蚀深度能测出。某些材料能在试验时燃烧。　　试验原理：　　在固体绝缘材料表面上，在规定尺寸 ( 2mm × 5mm ) 的铂电极之间，施加某一电压并定时 (30s) 定高度( 35mm )滴下规定液滴体积的污染液体 (0.1%NH 4 CL)，用以评价固体绝缘材料表面在电场和污染介质联合作用下的耐受能力，测定其相比电痕化指数 (CTl) 和耐电痕化指数(PTl)。　　技术参数：　　1.电极材料：试验电极 - 铂金，电极接杆 - 铜（铂金纯度达到标准要求99%）　　2.电极尺寸：( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm )　　3.铂电极 12mm ，30°±2°斜面　　4.电极距离：4.0mm ± 0.01mm ，夹角 60°±5°　　5.电极压力：1.00N±0.01N　　6.试液电阻：A液 0.1%NH4Cl，3.95±0.05Ωm；B液 1.98±0.05Ωm　　7.滴液装置：试验时不需要调整，操作简单　　8.液滴高度：35mm ± 5mm ( 可调节 )　　9.液滴时间：30s±0.01s(优于标准)(数显，可预置调节 )　　50滴时间 24.5min±2min　　10.液滴滴数：1 ～ 9999( 数显，可预置 )　　11.试验风速：0.2m /s( 新标准 )　　12.试验电压：100V ～ 600V(25V 分度，可调节 )　　13.电源压降：1.0A ± 0.1A 时 8%　　14.起痕判断：0.50A ±10% ， 2.00s±10%　　15.施加电压在100～600V（48～60Hz）之间可调，短路电流在1.0±0.0001A(优于标准0.1A)时电压下降不超过10%；　　16. 排气孔：?100mm　　17.空气环境：温度0~40℃ 相对湿度：≤80% 无明显振动及腐蚀性气体的场所　　18.当试验回路中，短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；　　19.试验电源：220V 0.6kVA 50-60Hz　　20.外型尺寸:宽1160mm×深600mm×高1295mm　　21.燃烧试验区容积：0.5m3,宽900mm×深560mm×高1010mm, 背景黑色，背景照度≤20Lux　　主要特点：　　1、控制液滴采用进口电磁阀,精确的控制液滴的大小,无需调节！　　2、机器有排液功能,方便实验前排空管路内的空气！　　3、采用精密泄漏电流表来迅速判定产品漏电流大小（保证CTI指数精确性）！　　4、可精密调节样品台的高低,精密调节2个电极的前后左右位置,方便试验进行（完全参照TESTING夹具改进，使用方便）　　5、照明灯具采用标准防爆灯具，符合安全标准　　6、采用正野密封排风扇保证箱体密封。且排风效果强！　　7、箱体采用1.2mm镜面不锈钢箱体，美观大方！　　8、产品配件含精密电子称来考证电极头对试样作用力！

2021-10-15 11:34:06高压漏电起痕试验仪技术参数: 　　高压漏电起痕试验仪是按GB4207、IEC60112等标准要求设计制造的专用检测仪器，适用于对电工电子产品、家用电器的固体绝缘材料及其产品模拟在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定，具有简便、准确、可靠、实用等特点。　　实验原理：　　漏电起痕试验是在固体绝缘材料表面上，在规定尺寸(2mm×5mm) 的铂电极之间，-施加某一电压并定时(30s)定高度(35mm)滴下规定液滴体积的导电液体(0.1%NH 4CL)，用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能，测定其相比电痕化指数(CTI) 和耐电痕化指数(PTI) 。　　技术参数：　　1.电极材料：试验电极 - 铂金，电极接杆 - 铜（铂金纯度达到标准要求99%）　　2.电极尺寸：( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm )　　3.铂电极 12mm ，30°±2°斜面　　4.电极距离：4.0mm ± 0.01mm ，夹角 60°±5°　　5.电极压力：1.00N±0.01N　　6.试液电阻：A液 0.1%NH4Cl，3.95±0.05Ωm；B液 1.98±0.05Ωm　　7.滴液装置：试验时不需要调整，操作简单　　8.液滴高度：35mm ± 5mm ( 可调节 )　　9.液滴时间：30s±0.01s(优于标准)(数显，可预置调节 )　　50滴时间 24.5min±2min　　10.液滴滴数：1 ～ 9999( 数显，可预置 )　　11.试验风速：0.2m /s( 新标准 )　　12.试验电压：100V ～ 600V(25V 分度，可调节 )　　13.电源压降：1.0A ± 0.1A 时 8%　　14.起痕判断：0.50A ±10% ， 2.00s±10%　　15.施加电压在100～600V（48～60Hz）之间可调，短路电流在1.0±0.0001A(优于标准0.1A)时电压下降不超过10%；　　16. 排气孔：?100mm　　17.空气环境：温度0~40℃ 相对湿度：≤80% 无明显振动及腐蚀性气体的场所　　18.当试验回路中，短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；　　19.试验电源：220V 0.6kVA 50-60Hz　　20.外型尺寸:宽1160mm×深600mm×高1295mm　　21.燃烧试验区容积：0.5m3,宽900mm×深560mm×高1010mm, 背景黑色，背景照度≤20Lux

2023-01-29 16:16:41关于“ 触摸屏控制-全自动高压漏电起痕试验仪”新品发布的介绍: 近期我司新推出升了全自动高压漏电起痕试验仪产品，产品介绍如下：关于“ 触摸屏控制-全自动高压漏电起痕试验仪”新品发布的介绍一、产品概述：高电压起痕试验仪适用于对绝缘子、硅橡胶等固体绝缘材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。二、仪器优势说明01、试样数量:本仪器支持5路试样同时进行试验，每路都有独立的控制系统进行控制02、测控电路:本仪器核心控制系统由西门子PLC控制，通过光电隔离方式进行采集电压和电流，有效解决抗干扰问题使数据采集保持稳定03、操作显示:本仪器显示部分是10寸触摸屏，操作方便，数据显示直观，能够实时显示每个试样的实时泄露电流和从实验开始至此时的大电流值以及每个试样的实时电压值。04、报警提示:泄露电流0mA到100mA范围内可以自由设置，当实验中当某一路试验电流超过设定电流值时，能够提示报警，并切断该路高压电源，并不影响其它试样继续做试验05、滴液控制:滴液流量大小由蠕动泵控制；蠕动泵的流量可在10寸触摸屏上根据实际需求自由设定，设置简单便捷；且流量在试验过程中实时显示。06、液体回收：本设备的盛放试验液体的槽和试验用过的液体分开盛放。保证试验液体的精准性。07、时间记录：本设备中每组试验的时间实时记录，单位为分钟。08、自动升压：设定试验电压，自动升到指定的电压。09、自动归零：试验完毕后，电压自动归到零位——————————————————————————————————————北京冠测是集业设计、开发、销售于一体的技术性企业，注于新型材料试验机的研制、材料检测技术的提高及材料试验方法的创新。公司仪器研发部拥有行业内高效的研发力量及技术团队，长期与高校实验室合作，并联合研发沿的测试技术，是对推动我公司在材料检测技术的提高和试验方法创新的重要技术保证力量。公司主要致力于材料电性能、力学性能、燃烧性能、热物理性能、磨擦性能及行业用仪器的研发与销售，能够为客户进行业的检测实验室建设提供全面解决方案公司具有完善的是售后服务体系，产品销售全国并出口，质优价廉，得到客户的一致认可公司以精美的产品、精良的品质、精心的服务赢得了广大用户和市场，拥有一大批国内外科研院所及企业用户。服务：具有完备的售后服务体系技术：自主研发+高校实验室联合开发品质：对产品的精益追求+严格规范的测试价格：科学的管理成本+高效率合作降低成本客户：大中院校+科研机构+质检部门+实验室等价值：为客户提供好的产品+好的服务理念：天的质量就是明天的市场公司所供产品均按照标准化研发、严格测试并检验合格后才出厂的，质量和服务优质，质优价廉。公司真诚欢迎全国朋友来电来函洽谈业务！！并预祝合作愉快！！可根据客户的不同需求开发标准、非标准设备源于精测精品摇篮之选自强不息厚德载物厚积薄发高速增长北京冠测精电仪器设备有限公司2023年1月29日

2021-06-10 14:03:53上海泰规仪器浅谈漏电起痕试验仪与高压漏电起痕试验仪的区别: 漏电起痕试验仪和高压漏电起痕试验仪都是用来检测绝缘材料某一物理性能的测试设备，但两者所检测的物理性能却是不一样的，因此两者所依据的试验标准也是不一样的。接下来小编将为您详述两者之间的主要区别有哪些。一、定义区别高压漏电起痕试验仪是模拟在工频（48Hz - 62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。其电痕化是指固体绝缘表面因局部区域的放电导致持续劣化并形成导电或部分导电通道。试验电压为600v-10000v.漏电起痕试验仪是模拟家用电器产品在实际使用中不同极性带电部件在绝缘材料表面沉积的导电物质是否引起绝缘材料表面爬电、击穿短路和起火危险而进行的检验，从而测定其相比漏电起痕指数和耐漏电起痕指数。其电痕化是指在电应力和电解杂质的联合作用下，固体绝缘材料表面和/或试样内部导电通道逐形成。试验电压为100v-600v.二、主要依据的国标标准区别高压漏电起痕试验仪所依据的国标标准是GB/T6553-2014《严酷环境条件下使用的电气绝缘材料评定耐电痕化和蚀损的试验方法》漏电起痕试验仪所依据的国标标准是GB/T4207-2012《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》三、试验原理区别漏电起痕试验是在固体绝缘材料表面上，在规定尺寸(2mm×5mm) 的铂电极之间，-施加某一电压并定时(30s)定高度(35mm)滴下规定液滴体积的导电液体(0.1%NH 4CL)，用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能，测定其相比电痕化指数(CT1) 和耐电痕化指数(PT1) 。高压漏电起痕试验用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。四、试验电路区别漏电起痕试验的电路原理是在电极上施加正选波电压，其在100V~600V之间变化，频率为48Hz~62Hz，电压测量装指示一真有效值，max误差为1.5%。电源功率应不小于0.6kVA，试验电路图如图1所示。可变电阻器应能调节电极之间的短路电流到1.0A±0.1A，且在此电流下，电压表上指示的电压下降应不超过10%，短路电流的测量装置max误差为±3%。试验装置输入电源电压应足够稳定。当电流有效值为0.5安，其相对公差为±10%，持续2.00s，器相对公差为±10%时，过电流应动作。高电压起痕试验的电路原理是：由于试验在高压下进行，应使用安全栏安全接触，电路组成如下所述。电源频率为45Hz~65Hz，输出电压可调到约6kv，并稳定在±5%，对于每个试样的额定电流应不小于0.1A。对方法，优先采用的试验电压为2.5kv、3.5kv和4.5kv。五、试验所用电极材质区别高压漏电起痕试验所有的电极、固紧装置以及电极相连的装配件，如螺钉应用不锈钢做成漏电起痕试验所使用的电极应使用最小纯度为99%的铂金电极，两电极间两电极应有一横截面（5±0.1）mm，有30°±2°斜面，斜面的刃近似为平面约0.01mm±0.1mm宽。六、试验试样尺寸区别漏电起痕试验的试样可采取任何表面非常平的试样，只要其表面足够，确保试验时无液体流出边缘即可。注：尽管可采用更小的尺寸，但推荐平面尺寸应不小于30mm*20mm，以减少电解液流出试样边缘损失。试样厚度应为3mm或更厚，每一材料试样可重叠以获得至少3mm的厚度。高压漏电起痕试验的试样尺寸面积为50mm*120mm，厚度为6mm七、试验电压区别漏电起痕试验在两电极时间施加的电压为100V~600V高压漏电起痕试验电压是1000V~6000V高压漏电起痕试验相关设备：TG-335D系列高电压起痕试验仪漏电起痕试验相关设备：TG-304A系列漏电起痕试验仪
