一键闪测仪应用案例丨仅需三步 秒测上百个针脚尺寸
一提起芯片，很多人首先就想到了其底部排列有序的针脚。这些细小的金属触点，承载着连接芯片与主板的重任，并随着技术的迭代不断演化，其数量更是呈现逐代增加，尺寸逐渐微型化的趋势。
例如四边扁平封装（QFP）单个针脚具有以下特点：
▪ 形状：引脚从封装的四个侧面引出，呈“海鸥翼”（L）型。
▪ 间距：通常为0.4mm至1.0mm之间。
▪ 数量：引脚数量较多，引脚数量可以从几十个到几百个不等。
▪ 尺寸：引脚宽度通常为0.13-0.50mm。
01如何高效＆精准检测？
引脚细且密集，其针脚尺寸无法通过人工检测发现。闪测仪作为一种非接触、高精度检测仪器，相比传统的人工检测，具有更高的精度和效率。
光子精密的QM系列闪测仪可以快速检测针脚的数量、尺寸、间距等参数，并通过图形化界面直观展示检测结果，便于操作人员判断产品是否合格。
02操作真的如此简单？
QM系列闪测仪配备专用测量软件QMVS，操作简单，人人皆可轻松上手。前期仅需三步，秒测芯片全部针脚尺寸。

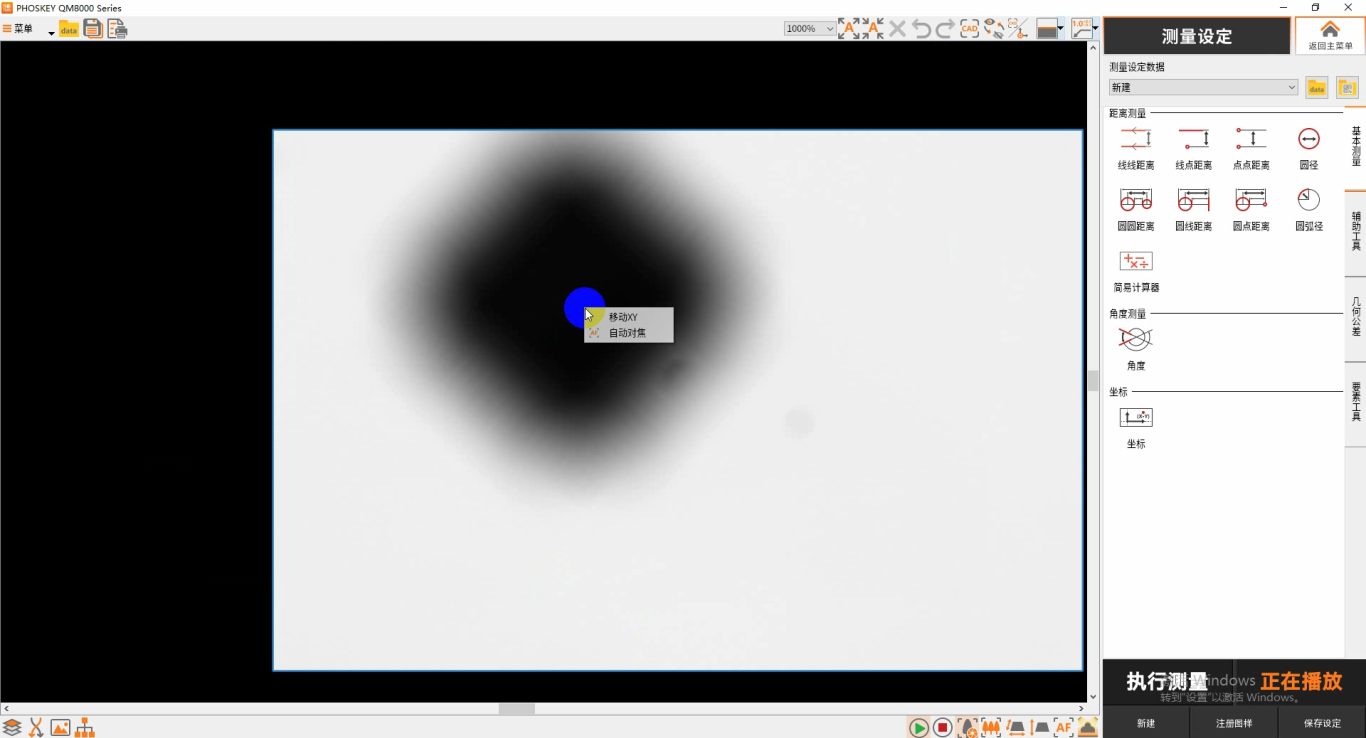

1. 放置工件，点击自动对焦

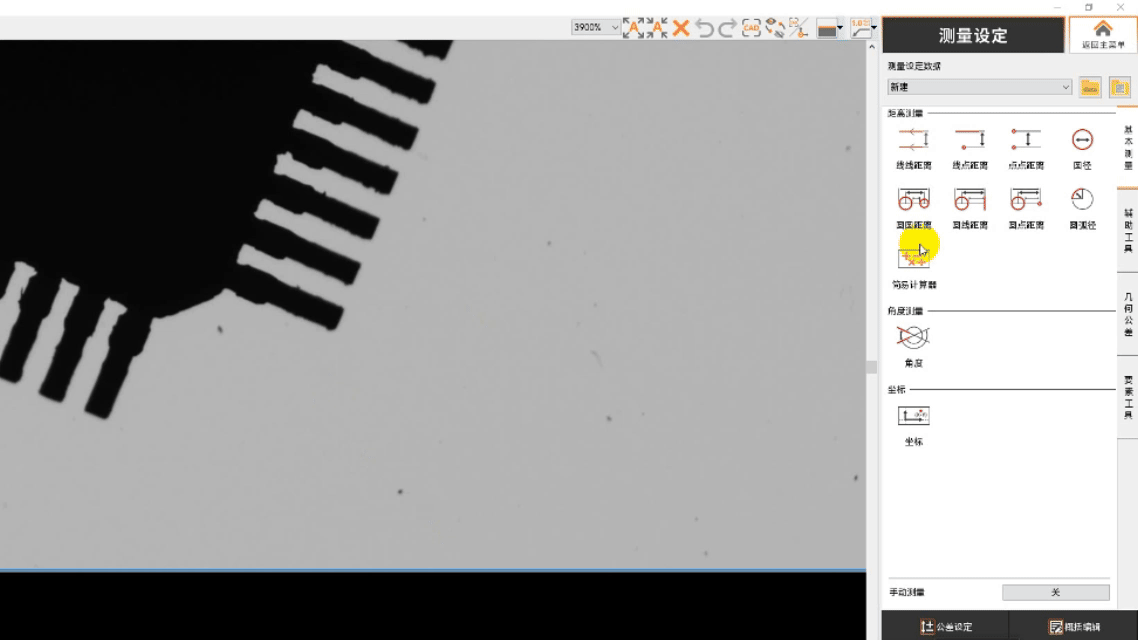

2. 对单个针脚进行检测

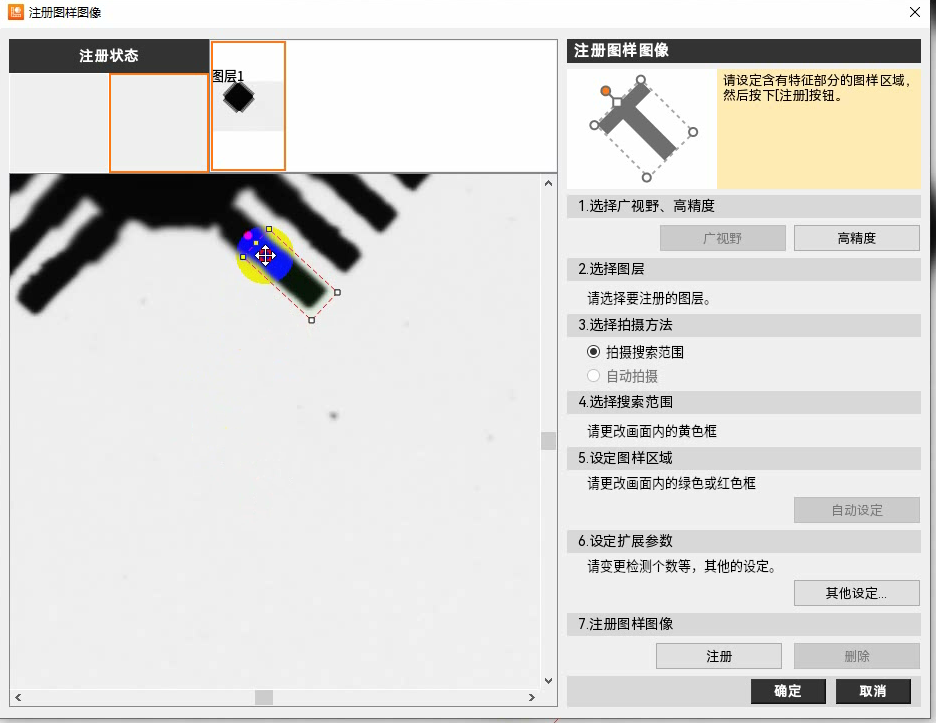

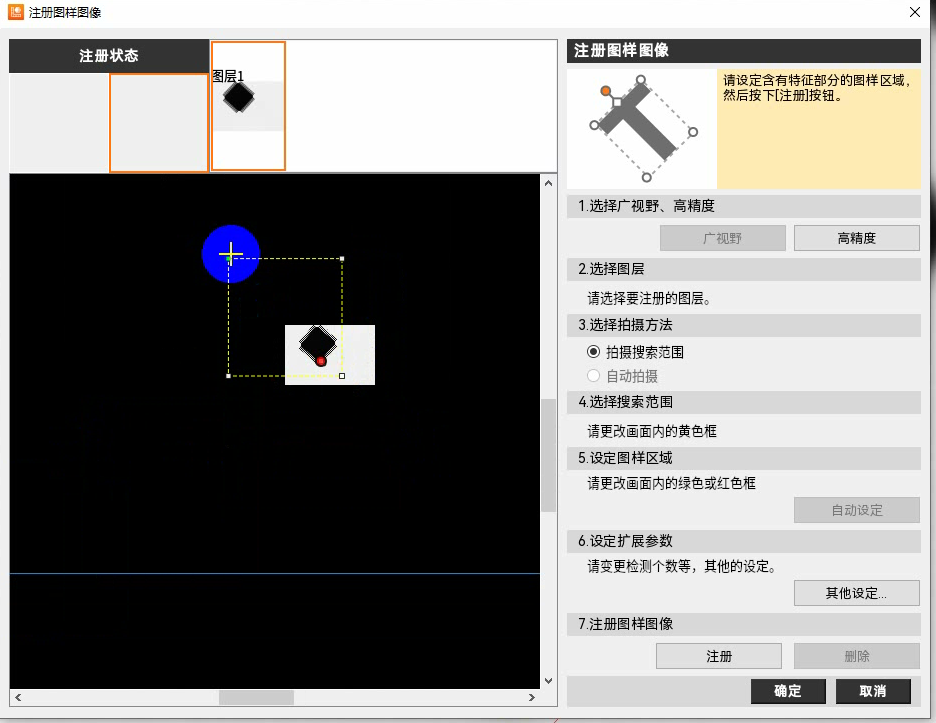

3. 注册图样，框选区域
▪ 红框（注册区域）：框选需识别的针脚。
▪ 黄框（检测区域）：框选需检测的范围。

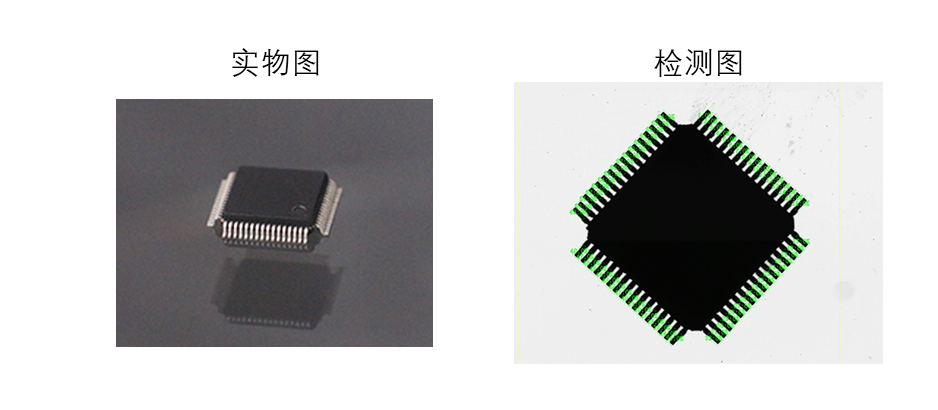

03秒测＆批量测尺寸
完成注册后，进入测量页面，点击设定好的编程，QM系列闪测仪即可一键自动完成测量、分析、判定等全过程。
单个芯片测量时间可缩短至2-3秒内，大大提高了测量效率。一次可同时测量高达5000个尺寸，且拥有±1μm的高测量精度，不仅适用于针脚尺寸检测，也适用于大批量生产线的快速全检。
