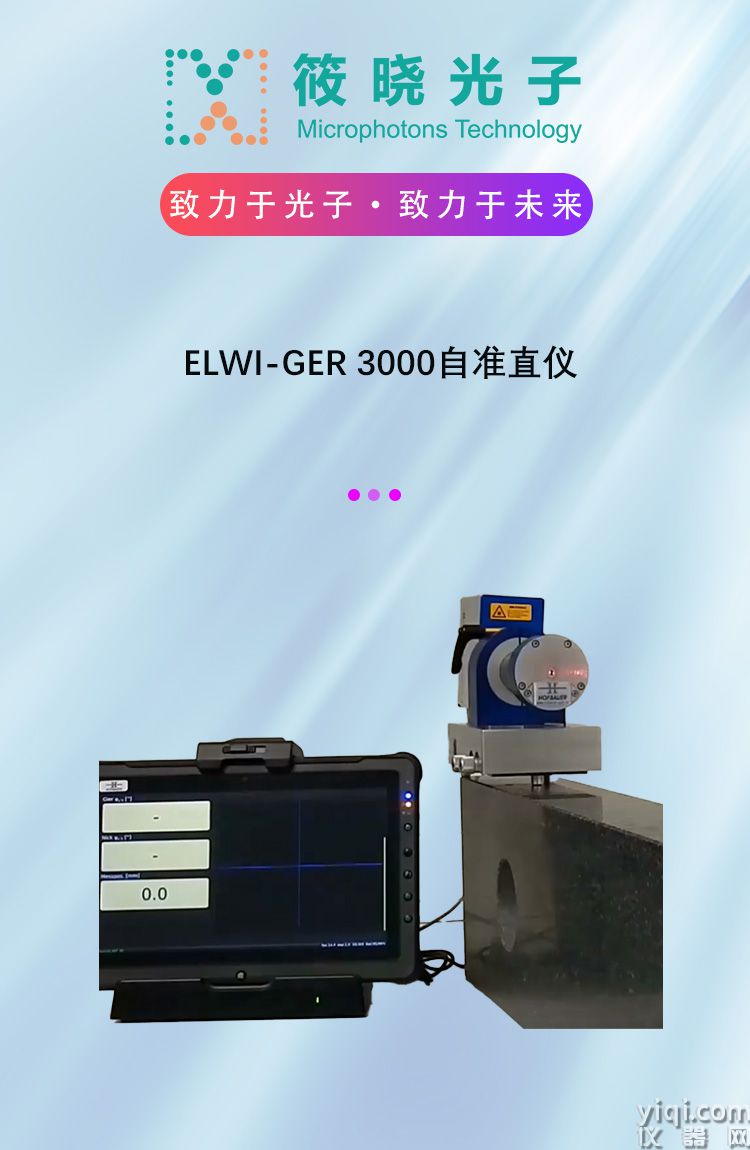

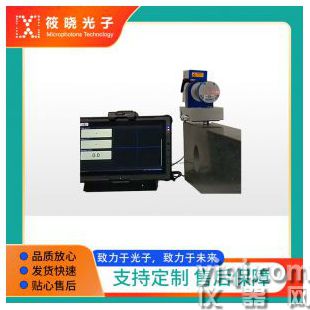

ELWI-GER 3000自准直仪
- 品牌:上海筱晓
- 型号: ELWIMAT GER 3000
- 产地:黄浦区
- 供应商报价: 面议
- 筱晓(上海)光子技术有限公司 更新时间:2024-04-23 09:11:37
-
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品自准直仪(4件)
-
为您推荐
- 详细介绍

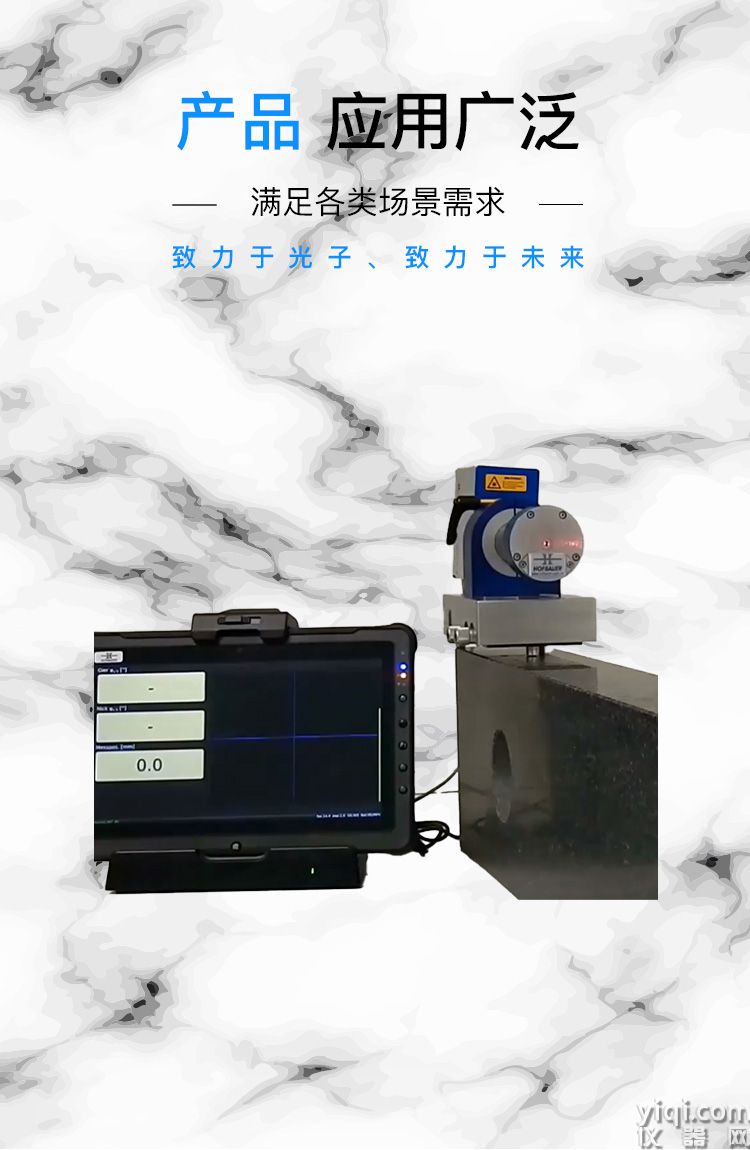

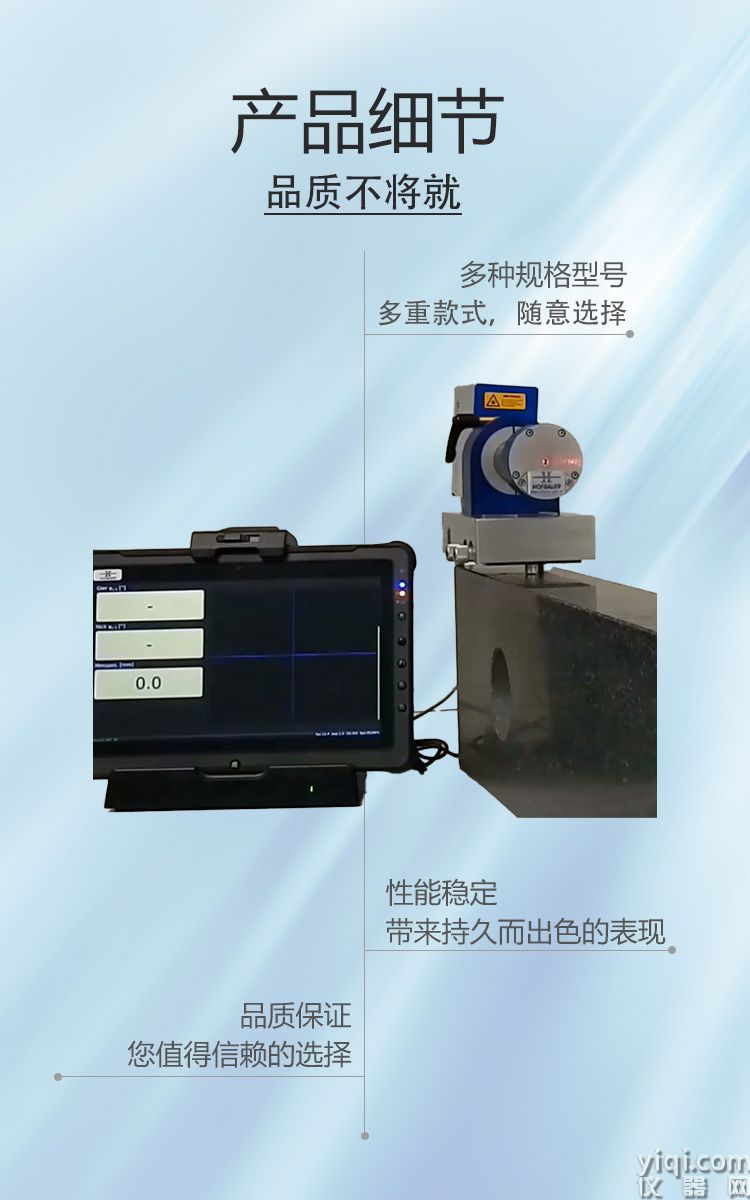

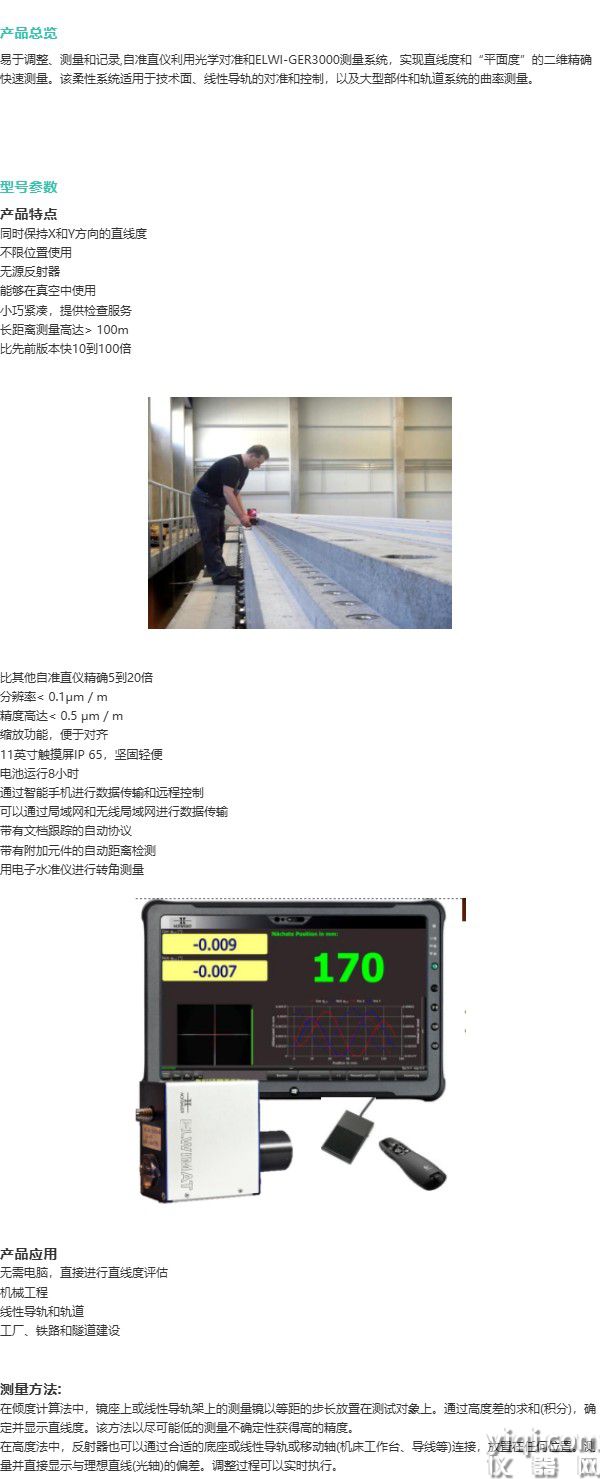

总览易于调整、测量和记录,自准直仪利用光学对准和ELWI-GER3000测量系统,实现直线度和“平面度”的二维精确快速测量。该柔性系统适用于技术面、线性导轨的对准和控制,以及大型部件和轨道系统的曲率测量。
技术参数产品特点
同时保持X和Y方向的直线度
不限位置使用
无源反射器
能够在真空中使用
小巧紧凑,提供检查服务
长距离测量高达> 100m
比先前版本快10到100倍
比其他自准直仪精确5到20倍
分辨率< 0.1μm / m
精度高达< 0.5 μm / m
缩放功能,便于对齐
11英寸触摸屏IP 65,坚固轻便
电池运行8小时
通过智能手机进行数据传输和远程控制
可以通过局域网和无线局域网进行数据传输
带有文档跟踪的自动协议
带有附加元件的自动距离检测
用电子水准仪进行转角测量
产品应用
无需电脑,直接进行直线度评估
机械工程
线性导轨和轨道
工厂、铁路和隧道建设
测量方法:
在倾度计算法中,镜座上或线性导轨架上的测量镜以等距的步长放置在测试对象上。通过高度差的求和(积分),确定并显示直线度。该方法以尽可能低的测量不确定性获得高的精度。
在高度法中,反射器也可以通过合适的底座或线性导轨或移动轴(机床工作台、导线等)连接,放置在任何位置。测量并直接显示与理想直线(光轴)的偏差。调整过程可以实时执行。

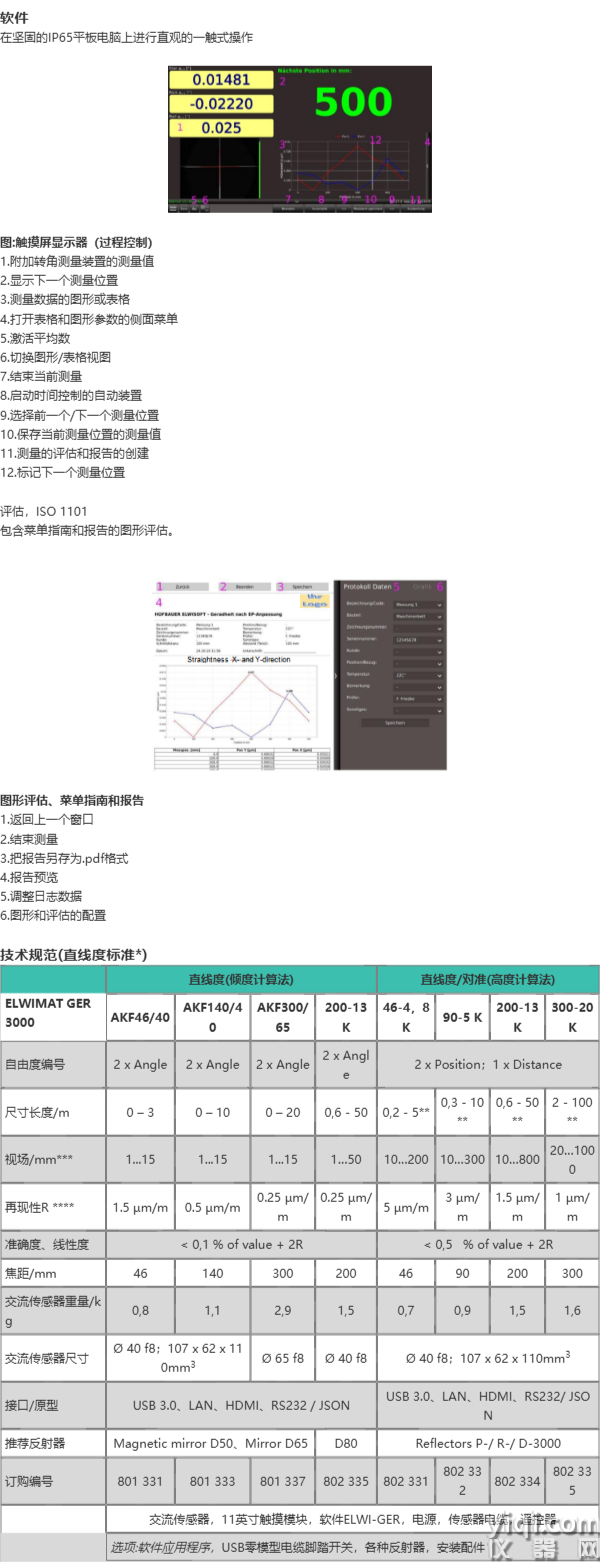

软件
在坚固的IP65平板电脑上进行直观的一触式操作
图:触摸屏显示器(过程控制)
1.附加转角测量装置的测量值
2.显示下一个测量位置
3.测量数据的图形或表格
4.打开表格和图形参数的侧面菜单
5.激活平均数
6.切换图形/表格视图
7.结束当前测量
8.启动时间控制的自动装置
9.选择前一个/下一个测量位置
10.保存当前测量位置的测量值
11.测量的评估和报告的创建
12.标记下一个测量位置
评估,ISO 1101
包含菜单指南和报告的图形评估。
图形评估、菜单指南和报告
1.返回上一个窗口
2.结束测量
3.把报告另存为.pdf格式
4.报告预览
5.调整日志数据
6.图形和评估的配置
技术规范(直线度标准*)
ELWIMAT GER 3000
直线度(倾度计算法)
直线度/对准(高度计算法)
AKF46/40
AKF140/40
AKF300/65
200-13 K
46-4,8 K
90-5 K
200-13 K
300-20 K
自由度编号
2 x Angle
2 x Angle
2 x Angle
2 x Angle
2 x Position;1 x Distance
尺寸长度/m
0 – 3
0 – 10
0 – 20
0,6 - 50
0,2 - 5**
0,3 - 10**
0,6 - 50**
2 - 100**
视场/mm***
1...15
1...15
1...15
1…50
10…200
10…300
10…800
20…1000
再现性R ****
1.5 µm/m
0.5 µm/m
0.25 µm/m
0.25 µm/m
5 µm/m
3 µm/m
1.5 µm/m
1 µm/m
准确度、线性度
焦距/mm
46
140
300
200
46
90
200
300
交流传感器重量/kg
0,8
1,1
2,9
1,5
0,7
0,9
1,5
1,6
交流传感器尺寸
Ø 40 f8;107 x 62 x 110mm3
Ø 65 f8
Ø 40 f8
Ø 40 f8;107 x 62 x 110mm3
接口/原型
USB 3.0、LAN、HDMI、RS232 / JSON
USB 3.0、LAN、HDMI、RS232/ JSON
推荐反射器
Magnetic mirror D50、Mirror D65
D80
Reflectors P-/ R-/ D-3000
订购编号
801 331
801 333
801 337
802 335
802 331
802 332
802 334
802 335
交付范围
交流传感器,11英寸触摸模块,软件ELWI-GER,电源,传感器电缆,遥控器
选项:软件应用程序,USB零模型电缆脚踏开关,各种反射器,安装配件
*根据应用/要求配备相应的传感器/反射器
***根据工作距离(测量长度)和反射器类型而定
**取决于单反射镜或双反射
* * * *取决于其他环境条件

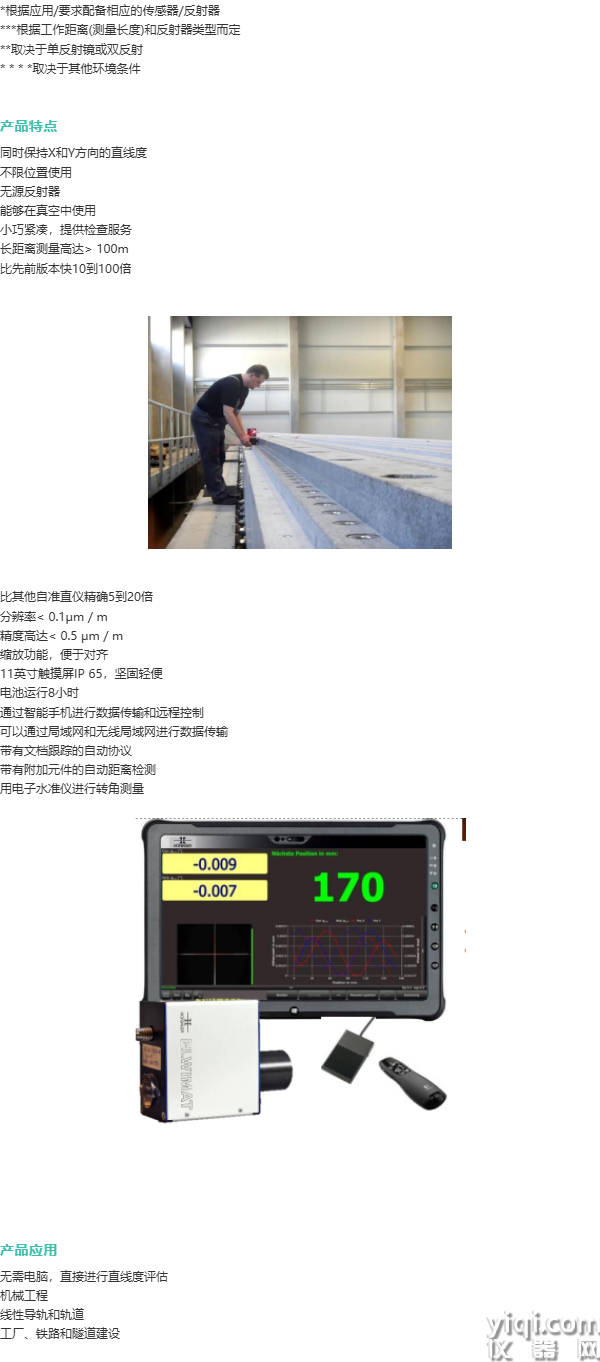

产品特点同时保持X和Y方向的直线度
不限位置使用
无源反射器
能够在真空中使用
小巧紧凑,提供检查服务
长距离测量高达> 100m
比先前版本快10到100倍
比其他自准直仪精确5到20倍
分辨率< 0.1μm / m
精度高达< 0.5 μm / m
缩放功能,便于对齐
11英寸触摸屏IP 65,坚固轻便
电池运行8小时
通过智能手机进行数据传输和远程控制
可以通过局域网和无线局域网进行数据传输
带有文档跟踪的自动协议
带有附加元件的自动距离检测
用电子水准仪进行转角测量
产品应用无需电脑,直接进行直线度评估
机械工程
线性导轨和轨道
工厂、铁路和隧道建设
- 产品优势
- 易于调整、测量和记录,自准直仪利用光学对准和ELWI-GER3000测量系统,实现直线度和“平面度”的二维精确快速测量
