重力坝变形监测断面布置及峟思仪器的应用

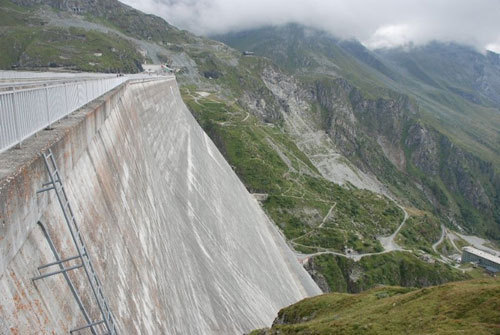

重力坝是由砼或浆砌石修筑的大体积挡水建筑物，其基本剖面是直角三角形，整体是由若干坝段组成。重力坝在水压力及其他荷载作用下，主要依靠坝体自重产生的抗滑力来满足稳定要求;同时依靠坝体自重产生的压力来抵消由于水压力所引起的拉应力以满足强度要求。重力坝的变形监测可以及时发现和分析重力坝变形的情况，及早预警并采取措施，以确保重力坝的稳定性和安全性。那么重力坝变形监测断面布置要注意什么呢？

1、变形横向监测断面垂直于坝轴线方向布置，应布置在地质或坝体结构复杂的坝段、高坝段和其他有代表性的坝段。

2、变形横向监测断面的数量，应根据地质情况、坝体结构和 坝顶轴线长度等因素确定，可设1 个～3个；对于坝顶轴线长度大于800m 的，可设3个～5个。当存在需兼顾准直系统基点、折线坝型等特殊情况时，横向监测断面的数量可视需要布置。

3、变形纵向监测断面平行于坝轴线方向布置，纵断面上的测 线沿高程方向宜设在坝顶和基础廊道，高坝宜结合坝内廊道及坝 后交通设施，在坝体中间高程布置纵向测线。

以上就是重力坝变形监测断面布置具体要求，南京峟思传感器，专业技术团队，渗压计、量水堰计、测斜仪等传感器产品以及MCU自动采集模块全力支持大坝安全监测。

　　建筑物变形监测对于确保结构安全和维护可持续运营至关重要。那么，什么是建筑物的变形？又有哪些工程仪器可以用于变形监测呢？接下来，让我们一起深入了解。

　　建筑物的变形是指在使用过程中由于外部环境、结构负荷或其他因素引起的形态、形状或尺寸的改变。这种变形可能会导致建筑物的稳定性、安全性或功能性的丧失，因此需要进行及时监测和评估。主要监测内容包括：建筑物水平位移、垂直位移、倾斜、裂缝及接缝变形。

　　变形监测是通过使用各种精密的工程仪器来实现的。以下是峟思品牌常用于建筑物变形监测的几种工程仪器：

　　1、 倾斜仪：建筑物倾斜仪是一种专门用于测量建筑物倾斜角度的仪器。它可以通过检测建筑物的倾斜情况，提供关键的结构变形信息。

　　2、 应变计：应变计是用于测量结构物内部受力引起的应变变化的传感器。在建筑物变形监测中，应变计被广泛应用于各种结构内部的应力变化和应变量分析。

　　3、位移计：位移计能够测量结构物内部的位移、沉降、应变、滑移、脱空等物理量，振弦式位移计具有智能参数识别功能。

　　以上仪器只是变形监测中常用的几种工具，随着科技的不断进步，还会有更多先进的仪器应用于建筑物变形监测领域。通过运用这些工程仪器，我们可以及时准确地掌握建筑物的变形情况，采取相应的维护和修复措施，确保建筑物的安全性和可持续性发展。

　　渗流是尾矿库中常见的问题之一，尾矿坝中的水压应力过大，不仅会影响尾矿库的稳定性还会导致水库溃，给周边环境和人员造成一定的伤害。做好渗流压力监测了解坝体渗流压力变化的趋势，能够评估尾矿库坝体的稳定性以及可能存在的不安全情况，发现隐患并及时处理，确保尾矿库及周边环境的安全。下面南京峟思工程仪器给大家介绍的是关于坝体渗流压力监测中仪器及安装：

　　1、渗流压力监测仪器，应根据不同的监测目的、土体透水性、渗流场特征以及埋设条件等，一般选用测压管或振弦式渗压计（孔隙水压力计）。作用水头小于20m的坝、渗透系数大于或等于10-4cm／s的土中、渗压力变幅小的部位、监视防渗体裂缝等，宜采用测压管；作用水头大于20m的坝、渗透系数小于l0-4cm／s的土中、监测不稳定渗流过程以及不适宜埋设测压管的部位，宜采用振弦式渗压计（孔隙水压力计），其量程应与测点实际压力相适应。

　　2、测压管宜采用镀锌钢管或硬塑料管，一般内径不大于50mm。

　　3、测压管的透水段，一般长1～2m，当用于点压力监测时应小于0.5m，测压管的沉积段，一般长0.5～1m。外部包扎足以防止周围土体颗粒进入的无纺土工织物，透水段与孔壁之间用反滤料填满。

　　4、测压管的导管段应顺直，内壁光滑无阻，接头应采用外箍接头。管口应高于地面，并加防止雨水进入和人为破坏的保护装置。

　　5、测压管的埋设，除必须随坝体堆筑适时埋设外，可钻孔埋设。随坝体堆筑施工埋设时，应确保管壁与周围土体结合良好和不因施工遭受破坏。

　　6、孔隙水压力计的选型，一般选用振弦式仪器。当粘土的饱和度低于95%时，应选用带有细孔陶瓷滤水石的高进气压力孔隙水压力计。

　　7、孔隙水压力计埋设时，宜在埋设点附近适当取样，进行土的干密度、级配等物理性质试验。

　　峟思工程仪器仪表品牌的渗压计产品经过严格的质量控制和检测，保证产品的稳定性和精度，符合国际标准和行业规范，可以满足不同工程项目的监测需求。渗压计产品可以通过多种通信方式与MCU自动测量单元进行远程数据传输，方便用户远程监控和管理渗压计传输过来的数据。

　　边坡在工程建设中是非常常见的，因为边坡在地质环境中起到非常重要的作用。而边坡在使用过程中也会出现边坡变形的问题，这会对工程带来很多影响。因此，对边坡进行变形监测也是非常必要的。边坡的变形监测需要利用各种现代化的监测技术，通过传感器的应用，可以实时地监测并记录边坡的变形情况，为工程的施工与运营提供重要依据。

　　边坡的变形主要有以下几种形式：

　　一、滑坡

　　滑坡是边坡变形的一种重要方式，它是由岩体或土壤发生滑动运动而形成的。滑坡的发生一般是由于土层或岩体内部发生变化，如含水率的改变、土质量的变化、岩层裂缝或断裂等等。因此，在边坡变形监测中要特别关注滑坡的情况。

　　二、塌方

　　塌方是边坡变形的另一种常见方式，它是由于边坡支撑能力变弱或外部作用力加大而引起的。在工程中，塌方是非常危险的，因为它会导致工程的垮塌、支撑体的受损等严重后果。

　　三、沉降

　　沉降是边坡变形的另一种方式，它是由于土壤或岩体内部的萎缩或挤压变形而引起的。沉降的出现会导致工程的不平整、倾斜，对工程的稳定性产生影响。

　　为了有效监测边坡的变形，我们需要进行以下几个方面的工作：

　　一、选择合适的监测仪器

　　不同的边坡监测仪器有不同的优缺点，要根据具体的情况进行选择。

　　二、设置合适的监测点

　　监测站点的设置要考虑到边坡变形的方向和程度，要能够充分反映边坡的变形情况，可以根据变形情况的复杂程度和边坡设计的要求进行设置。

　　三、建立数据处理和分析系统。

　　数据处理和分析系统是监测的核心部分，要建立起数据处理和分析的专业化流程，成熟的数据处理和分析系统可以更好地监测边坡变形情况，为工程带来更大的安全保障。

　　边坡变形监测能够及时发现边坡的问题，及时采取措施进行修补或加固。通过设置变形监测点安装监测仪器，收集边坡的变形数据，然后利用计算机进行数据处理和分析，得出结论并作出相应的措施。这个过程需要专业的工程技术人员进行操作和处理，因为边坡的变化受到地形地貌、气候水文、地球物理、结构工程等多个因素的影响。

　　峟思工程仪器：沉降监测的注意要点有哪些？

　　做好沉降监测工作不仅可以确定工程建筑物的稳定性和安全性，及时发现和解决可能存在的沉降问题，保障工程的正常运行和使用。同时也可以为工程的设计、施工和运营提供可靠的数据和依据。今天南京峟思工程仪器给大家介绍一下沉降监测的注意要点有哪些？

　　沉降监测需要做好资料整理工作：沉降监测资料应及时整理和妥善保存，作为该工程技术档案的一部分。

　　(1)根据水准点测量得出的每个监测点和其逐次沉降量(沉降监测成果表)。

　　(2)根据建筑物和构筑物的平面图绘制的监测点的位置图，根据沉降监测结果绘制的沉降量、地基荷载与延续时间三者的关系曲线图(要求每一监测点均应绘制曲线图)。

　　(3)计算出建筑物和构筑物的平均沉降量、相对弯曲和相对倾斜值。

　　(4)水准点的平面布置图和构造图，测量沉降的全部原始资料。

　　(5)根据上述内容编写的沉降监测分析报告(其中应附有工程地质和工程设计的简要说明)。

　　沉降监测的监测要点：

　　水准基点的设置：基点设置以保证其稳定可靠为原则，宜设置在基岩上，或设置在压缩性较低的土层上。水准基点的位置，宜靠近监测对象，但在建筑物所产生的压力影响范围外。

　　监测点的设置：监测点的布置，应能反映建筑的变形并结合地质情况确定，数量不宜少于6个点。

　　测量宜采用精密仪器例如静力水准仪及沉降仪，监测对象宜固定测量工具和固定测量人员，监测前应严格校验仪器。

　　监测时应登记气象资料，监测次数和时间应根据具体建筑确定。在基坑较深时，可考虑开挖后的回弹监测。

　　以上就是南京峟思给大家介绍的沉降监测的注意要点有哪些，如果大家还有想要了解的问题欢迎留言探讨~

　　大坝安全监测中的仪器量测就是是在相应的建筑部位预设仪器设备，通过规律性的采集数据，来判定建筑物的工作状态。以下是南京峟思工程仪器http://www.njysiot.com/给大家介绍的大坝安全监测中仪器测量的内容：

　　一、变形观测

　　变形观测是原型观测中较为重要的一部分，要对土工、混凝土、土坝等建筑物观测水平位移和垂直位移、地基的固结沉降情况、伸缩缝的变形等 。

　　二、渗透观测

　　对于土坝类的渗透观测，浸润线的位置变化情况可以通过孔隙水压力仪来确定，根据结构形式、工程等级以及施工方法和地质情况等定出观测断面，观测断面要能够反应出主要的渗流情况和问题可能发生的地点，根据断面的大小确定测量点数。其他还包括渗流量的观测、绕坝渗流观测、坝基渗压观测、土坝孔隙水压力观测以及渗水透明度观测。对混凝土建筑物的渗透观测还要包括坝基场压力观测和混凝土内部渗透渗透压观测。

　　三、应力与温度观测

　　以混凝土坝的观测为例，通过在混凝土内部埋设应力应变计和无应力计，来观测混凝土内部因为温度、湿度、化学变化以及应力引起的总应变。无应力计主要用来量测温度、湿度以及化学变化引起的应变，总应变减去这一部分就可以得到有荷载引起的应变，换算成应力，既可得出想要的结果。温度对混凝土坝体也有重要的影响，温度观测要在坝体内布设温度计，在靠近坝体表面、在坝体钢管、宽缝、伸缩缝等附近要加大测点的布设密度，和坝体周围的水文地质条件结合起来，对坝体内部温度的出合理的观测处理。

　　四、水流的观测

　　主要对水流形态观测，从而得出水流带给建筑物的作用力，避免不利的水流影响。水流平面形态包括水流的流向、回流、旋窝、折冲水流、翻滚。观测时从泄水建筑物开始向上下游两端一直到水流正常的地方。对于高速水流，要着重观测水流引起的振动、压力以及负压进气量等，观测数据可以提供宝贵的经验资料，为维修维护建立有效的依据。

　　水库安全监测是保证水库大坝安全的重要手段是确保水库大坝安全运行的基础也是做好水库安全管理的重要技术保障。根据《水库大坝安全管理条例》《水库大坝安全监测技术规范》等有关规定，对坝体变形、渗透、应力应变等进行监测，以掌握坝体、坝基和库岸的运行情况，发现问题及时采取有效措施，确保大坝安全。其主要任务有：

　　一、定期观测坝体变形：主要是观测坝体在施工期和运行期的变形，一般采用水准测量方法。当水库处于正常蓄水位时，每天应观测1次。在正常水位以下时，每隔15~30天观测1次;在正常水位以上时，每隔20天观测1次。当坝体出现异常变形时，应增加观测次数。根据监测资料分析，可判断大坝是否出现了异常变形。

　　二、观测渗透变形：渗透变形是指由于重力作用或其他原因，使坝体中存在的某些小区域内产生渗透压力，促使土体中水分从高渗至低渗或从低渗至不渗的变化过程。渗透变形的大小，是判断坝体是否安全的重要指标。由于坝体中存在不透水的区域，形成了一个相对独立的渗透空间，在正常运行条件下，渗透变形量很小，但在水库蓄水后，由于库水对坝体的作用以及库水位变化等因素的影响，大坝会产生渗透变形。通过观测渗透变形情况，可以了解坝体、坝基和库岸的运行情况。

　　三、观测应力应变：水库运行中，坝体会产生位移，在大坝的各部位也会产生应力和应变。大坝应力是指水库中水的重力对坝体的推力;而大坝应变则是指坝体在水压力作用下，自身的形变和重力所引起的形变。水库安全监测中，应观测坝(台)顶、坝基面、库水压力以及结构物等处的应力和应变，以掌握坝体在正常情况下所能承受的荷载，为大坝安全评价和加固处理提供依据。如：混凝土裂缝监测、混凝土温度监测、渗流监测、扬压力监测等。

　　四、观测水工结构物沉降和位移：观测水工结构物沉降和位移主要是为了掌握水库水工结构物的变化情况，通过对这些结构物的变形监测，掌握其在运行过程中是否稳定。

　　五、监测成果的分析与处理：结合水工建筑物的使用条件和坝型，对坝体、坝基、库岸的安全状况进行评价，分析判断其是否达到设计要求或标准。对大坝的安全状况进行综合分析，查明其变形、渗流和应力应变等各项指标的变化规律，揭示其变化趋势。研究大坝受力情况和破坏机理从而分析评价大坝运行是否安全。

　　大坝安全监测是人们了解大坝运行状态和安全状况的有效手段和方法。它的目的主要是了解大坝安全状况及其发展态势，是一个包括由获取各种环境、水文、结构、安全信息到经过识别、计算、判断等步骤，给出一个大坝安全 程度的全过程。

　　检查观测：

　　检查监测是利用人员本身通过观察、手摸或者利用一些简单的工具对建筑物进行简单的观测。使用仪器观测虽然可以得到更为准确的信息，但一个建筑物的仪器安设点 数是有限的，太多的仪器设备不利于经济方面的考虑，另外水工建筑物裂缝、渗水等缺陷部位也不一定反生在仪器设备的观测点上，所以人员的检查观测具有相当重要的地位。有利于及时的弥补仪器的不足，及时的发现异常情况的发生。检查观察主要检测建筑物有无裂缝，在坝脚、迎水坡部位有无塌陷、流土和沼泽化的现象，在伸缩缝部位是否有渗漏，混凝土表面有没有松软、侵蚀的危害，有泄水作用的部位检查有无磨损、剥落金属部位的焊缝、铆钉等是否生锈变形。

　　仪器的量测：仪器量测既是在相应的建筑部位预设仪器设备，通过规律性的采集数据，来判定建筑物的工作状态。

　　（1）变形观测

　　变形观测是原型观测中较为重要的一部分，要对土工、混凝土、土坝等建筑物观测水平位移和垂直位移、地基的固结沉降情况、伸缩缝的变形等 。

　　（2）渗透观测

　　对于土坝类的渗透观测，浸润线的位置变化情况可以通过孔隙水压力仪来确定，根据结构形式、工程等级以及施工方法和地质情况等定出观测断面，观测断面要能够反应出主要的渗流情况和问题可能发生的地点，根据断面的大小确定测量点数。其他还包括渗流量的观测、绕坝渗流观测、坝基渗压观测、土坝孔隙水压力观测以及渗水透明度观测。对混凝土建筑物的渗透观测还要包括坝基场压力观测和混凝土内部渗透渗透压观测。

　　（3）应力与温度观测

　　以混凝土坝的观测为例，通过在混凝土内部埋设应力应变计和无应力计，来观测混凝土内部因为温度、湿度、化学变化以及应力引起的总应变。无应力计主要用来量测温度、湿度以及化学变化引起的应变，总应变减去这一部分就可以得到有荷载引起的应变，换算成应力，既可得出想要的结果。温度对混凝土坝体也有重要的影响，温度观测要在坝体内布设温度计，在靠近坝体表面、在坝体钢管、宽缝、伸缩缝等附近要加大测点的布设密度，和坝体周围的水文地质条件结合起来，对坝体内部温度的出合理的观测处理。

　　（4）水流的观测

　　主要对水流形态观测，从而得出水流带给建筑物的作用力，避免不利的水流影响。水流平面形态包括水流的流向、回流、旋窝、折冲水流、翻滚。观测时从泄水建筑物开始向上下游两端一直到水流正常的地方。对于高速水流，要着重观测水流引起的振动、压力以及负压进气量等，观测数据可以提供宝贵的经验资料，为维修维护建立有效的依据。

　　南京峟思工程仪器指出，除了检查观测和仪器量测，大坝安全监测还需要进行数据分析和综合评估。数据分析是将采集到的各类数据进行整理、处理和分析，以便更好地了解大坝的运行状态和安全状况。而综合评估则是将各项监测数据综合起来，形成一个全面的评估报告，对大坝的安全状况进行判断和预测。同时，大坝安全监测还需要及时报告和预警机制，一旦发现安全隐患或异常情况，必须立即采取措施，以确保大坝的安全稳定。在大坝安全监测中，每一个环节都至关重要，只有全面、准确地监测和评估，才能保障大坝的安全运行，为人们的生命财产安全提供坚实的保障。

　　尾矿库位移监测内容有哪些？尾矿库的位移监测包括坝体和岸坡的表面位移、内部位移。位移监测用的平面坐标及水准高程，应与设计、施工和运行诸阶段的控制网坐标系统相一致。以下是南京峟思给大家做出的具体介绍：

　　一、位移监测工作应遵守下列规定：

　　1、表面水平位移及垂直位移监测，一般共用一个测点；内部水平及竖向位移监测宜结合布置。

　　2、监测基点应设在稳定区域内；测点应与坝体或岸坡牢固结合。基点及测点应有可靠的保护装置。

　　3、监测测次，人工监测方式在监测设施安装初期每半月进行一次，当坝体的变形趋于稳定时，可逐步减为每月一次，但遇恶劣天气、位移渗水情况严重、库水位处于高水位以及坝体较大规模施工前后需要适当增加测次：

　　二、表面位移

　　1、监测内容:坝体表面位移包括水平位移和竖向位移。

　　2、断面选择和测点布置：监测断面宜选在坝高断面、有排水管通过的断面、地基工程地质变化较大的地段及运行有异常反应处。初期坝顶和后期坝顶各布设一排，每30～60m高差布设一排，一般不少于3排。测点的间距，一般坝长小于300m时，宜取20～100m；坝长大于300m时，宜取50～200m；坝长大于1000m时，宜取100～300m。各种基点均应布设在两岸岩石或坚实土基上。

　　3、监测设施及安装:测点和基点的结构必须坚固可靠，且不易变形。测点和土基上基点的底座埋入土层的深度不小于1.0m。冰冻区应深入冰冻层以下0.5m。

　　三、内部位移

　　1、监测内容:内部位移包括内部水平位移、内部竖向位移。

　　2、监测布置:监测断面的布置应视尾矿库的等别、坝的结构型式和施工方法以及地质地形等情况而定，宜布置在坝高断面及其它特征断面(原河床、地质及地形复杂段、结构及施工薄弱段等)上，可设1～3个断面。每个监测断面上可布设1～3条监测垂线，其中一条宜布设在坝轴线附近。监测垂线的布置应尽量形成纵向监测断面。监测垂线上测点的间距，应根据坝高、结构形式、坝料特性及施工方法与质量等而定，一般2～10m。每条监测垂线上宜布置3～15个测点。最下一个测点应置于坝基表面，以兼测坝基的沉降量。有条件时，可参照上述要求布设内部竖向位移监测。

　　四、岸坡位移

　　1、监测内容:对于危及尾矿坝、排水构筑物及附属设施安全和运行的新老滑坡体或潜在滑坡体应进行监测。

　　2、监测布置:应能掌握滑坡体范围及位移分布规律。通常顺滑坡方向布设1～3个监测断面，包括主滑断面及其它特征断面。

　　3、监测设施及安装和表面位移安装方法一致。

　　以上是关于尾矿库位移监测内容的具体介绍，峟思仪器工程仪器有限公司将一如既往地致力于岩土工程安全监测领域的发展，不断提高产品和服务质量，为客户创造更多的价值。我们期待与广大用户携手合作，共同推动监测技术的发展。　　

　　尾矿库坝体渗流压力监测包括哪些内容？尾矿坝渗流监测，包括渗流压力、绕坝渗流和渗流量等监测。凡不宜在坝体堆筑完毕后补设的仪器（设施），均应在坝体堆筑期适时安设。当运行期补设测压管或开挖集渗沟时，应确保渗流安全。下面是南京峟思针对尾矿库坝体渗流压力监测给大家做出相关介绍：

　　一、监测内容：坝体渗流压力监测，包括监测断面上的压力分布和浸润线位置的确定。

　　二、监测布置

　　1、监测横断面宜选在有代表性且能控制主要渗流情况的坝体横断面以及预计有可能出现异常渗流的横断面，一般不少于 3 个，并尽量与位移监测断面相结合。

　　2、监测横断面上的测点布置，应根据坝型结构、断面大小和渗流场特征确定。宜在堆积坝坝顶、初期坝上游坡底、下游排水体前缘各布置 l 条铅直线，其间部位每 20～40m 布设 1 条铅直线，埋深应参考实际浸润线深度确定。

　　3、在渗流进、出口段，渗流各向异性明显的土层中，以及浸润线变幅较大处，应根据预计浸润线的变幅沿不同高程布设测点，每条铅直线上的测点数一般不少于 2 个。

　　三、监测方法与要求：

　　1、测压管水位的监测，一般采用电测水位计。有条件的可采用示数水位计、遥测水位计或自记水位计等。测压管水位，两次测读误差应不大于 2cm。

　　2、电测水位计的测绳长度标记，应每隔 l～3 个月校正一次。

　　3、测压管的管口高程，在监测设施布设初期应每隔 l～3 个月校测一次；在中后期应至少每年校测一次。

　　4、 振弦式孔隙水压力计的压力监测，两次读数误差应不大于 1Hz。测值物理量用测压管水位来表示。

　　以上就是南京峟思给大家介绍的具体内容，南京峟思拥有技术领先的团队，自主研发的量水堰计、测斜仪、渗压计等可以根据用户需要，为不同行业提供个性化的监测解决方案。我们始终秉承“始于用户的需求·终于用户的满意”的理念，为客户创造更大的价值。
