手持频谱仪品牌推荐,选型工程师必看

频谱仪被喻为射频领域的示波器，可见它在射频测试中的重要性。频谱仪是射频测试的集大成者，可扩展成为功率计，频率计，标量/矢量网络分析仪，信号分析仪。台式频谱仪固然如此，就算是手持频谱仪，除了频率范围没有台式的那么宽以外，其它性能亦不遑多让。而手持频谱仪的一个突出特性就是便携，以前工程师要进行现场测试时，需要背负几十公斤的频谱仪，在进行诸如路侧和基站检测维护时，尤其辛苦。而手持频谱仪的重量一般都在4公斤以内，有些甚至只有半公斤。

目前数的过来的手持频谱仪厂商近十家，产品几乎涵盖了从高端到低端的整个领域，性能也直逼中端通用台式频谱仪。国产仪器也在逐渐崛起，也有一些国产的厂家也在研发频谱分析仪，而且质量也不错，价格相对便宜，也受到很多客户的青睐。由于手持式的主要特点是现场应用，有一些产品甚至了提供了GPS定位功能，用来记录带有测试地点的频谱数据。一些厂家推出的产品自成系列，型号众多，而另一些厂家则是只有一款产品，所以安泰测试小编挑出各厂家具有代表性的产品加以对比，具体参数性能如下：

1. 罗德施瓦茨 R&S FSH系列

罗德施瓦茨的FSH3差不多是市场上比较普及的手持频谱仪之一。这一方面归功于罗德施瓦茨台式频谱分析仪上的积累，另一方面也确实是出于FSH所带来的便捷和接近实验室级别的性能。FSH系列共有3种型号，分别是3Ghz的FSH3，6GHz的FSH6，以及18GHz的FSH18。提供的突出性能有：

. 整个频率范围内0.5dB的幅度测量精度

. 检波器支持sample max/min peak auto peak RMS

. 可通过选件构成功率计，电压驻波表，接收机，进行线缆故障点定位

. 可用于场强测试和EMC检测

. 可扩展成标量网络分析仪，矢量网络分析仪，可查看Smith chart

FSH系列频谱仪被广泛用于频谱监管。

2. 安捷伦 Agilent 9340

N9340B手持式射频频谱分析仪具有适合现场测试应用的强大特性、优良性能和适用性，使您能够更快速、更可靠地完成现场测试。

主要技术指标

100 kHz 至 3 GHz 的频率范围（可调节至 9 kHz1）

10 ms的非零扫宽时间

30 Hz ~ 1 MHz RBW，顺序为1-3-10

-144 dBm显示的平均噪声电平（DANL），使用前置放大器

+10 dBm的三阶截获（TOI）

3.日本安立 Anritsu MS2700系列

日本安立很早之前就推出了手持式频谱仪，开始型号是MS2711，现在的新产品是MS272x系列。这一系列的产品频率范围从9k~20G，分别有7.1GHz的MS2721B，13GHz的MS2723B，20GHz的MS2724B可供选择。不过只有MS2721B可选装Tracking generator。MS272x系列频谱仪的性能参数几乎是本次对比中比较高的，某些参数甚至超过了大多数台式频谱仪。不过比起强大的性能来，电池运行时间就过短了一点，只能支撑2个多小时。作为安立的通信现场测试解决方案，广泛的用于基站，场强，广播信号的检测。

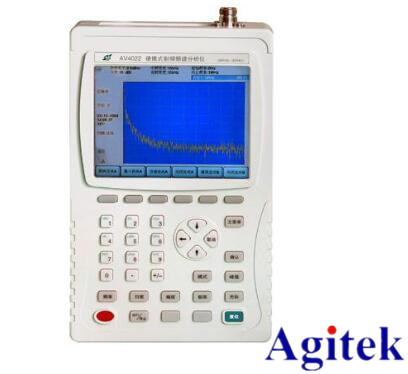

4. 中电41所 AV4022

中电41所的AV402手持式频谱仪，频率范围9kHz~3G其它参数同Willtek9103，不带Tracking generator。

6. 韩国兴仓 Protek 7830

7830是由韩国兴仓推出的手持式频谱仪，频率范围100kHz~2.9GHz不足之处在于不可选的RBW，仅为13.125kHz短扫描时间长达500mS。

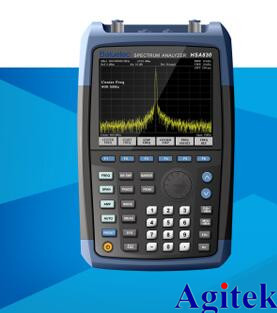

7. 安徽白鹭 HSA800系列

安徽白鹭HSA800系列频率范围：9kHz ~ 7.5GHz

灵敏度：优于-160dBm

分辨率带宽：1Hz~3MHz

专用瞬态检波，快速捕获瞬态信号

瀑布图、调制质量分析、音频解调等常规和扩展功能

场强测量、S11和S21、信道测量、频率计数等更多专业选项

Pass-Fail等现场检测告警能力

满充长达4h，可随时备电接续

以上信息由安泰测试整理发布，如果大家想了解更多关于手持频谱仪的资料，欢迎访问安泰测试网。

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。而泰克示波器作为广大工程师最受青睐的示波器品牌之一，它广泛应用于汽车电子、通信、雷达等行业，是院校、研究所的座上宾。频繁的使用泰克示波器，久而久之也容易出现一些小故障，今天安泰测试就给大家分享一下泰克示波器常见故障及预防措施，希望对大家有所帮助。

一、示波器电源故障造成的不开机

示波器内部有独立的电源模块为主板和各功能模块供电，故需着重关注用电安全。

使用中需注意的问题：

1、使用示波器原装电源线；

2、确认电网稳定。当电网中有大功率电器接入时，先关闭示波器，拔下电源线，待电网稳定后再使用；

3、开机时：先插上AC电源线，再按开机键开机；

关机时：先按关机键关闭示波器，再拔掉AC电源线；

4、注意仪器使用环境，定期清理灰尘。

二、示波器烧通道/烧采集板

一般通道故障是由静电或接入过大信号造成的，严重的时候更会烧掉采集板和主控板。这种故障维修难度大、周期长、成本高，故使用中需特别注意：

1、严禁用手或身体其他部位碰触示波器通道接口，防止静电损伤；

2、使用前先估算信号幅度，使用合适衰减倍数的探头进行测试；

3、测试时先将探头接好，再通入信号；测试完毕后先断开测试信号，再取下探头。

三、示波器系统问题

类似计算机，示波器也有一套自己的操作系统来管理和控制硬件和软件资源。常见的示波器系统问题有系统崩溃，驱动程序丢失，数据丢失，磁盘/内存损坏等等。

使用中需注意的问题：

1、定期清理系统，进行全盘杀毒，备份系统；

2、不要对系统文件进行操作。对系统文件误操作可能会导致系统崩溃；

3、注意开关机顺序，禁止直接拔电源线。

在泰克示波器的帮助下，电子工程师才能完成一个又一个的检测，而泰克示波器也因它的小体积、轻重量和使用方便被誉为“工程师的眼睛”。时代和科技都在发展，电子工程师们所使用的工具也在不断更新换代，但我们仍要利用好当下我们正在使用的工具，当工具发生故障时不能只想着抛弃它，而是尽可能维修好，从而提高工具的使用效率。

如果你发现示波器已经出现了故障怎么办呢？安泰维修工程师建议还是要找专业的人员去修理，否则因为自己操作不当可能导致示波器故障更为严重。

安泰测试可维修示波器故障：

1、电源故障：不能开机；

2、通道故障：输入阻抗异常；无基线；无信号；带宽不足；

3、显示故障：花屏；黑屏；

4、按键故障：按键无反应；调节旋钮无响应；

5、接口故障：不认存储介质；不能与控制系统联机；

6、其他使用问题等。

西安安泰测试设备有限公司，专业的高性价比测试仪器制造商，泰克吉时利长期合作伙伴，拥有仪器维修平台，专业从事各种测试仪器及测试系统的维修与技术支持，具备对国内外高端仪器进行芯片级维修的能力 ，累计维修仪器超过30000台，帮助7000多家客户，安泰联合电子实验室提供现场测试服务，安泰培训学院定期开展测试培训，确保客户售后无忧。

       探头是示波器与被测物的桥梁，没有这座桥梁，示波器就无法读取被测物的信息，因此示波器探头也是测试中不可或缺的一部分。那么，使用示波器探头要注意哪些问题呢？今天示波器探头专家——普科科技（PRBTEK）给大家分享一下使用示波器探头必须知道的安全注意事项：

       PRBTEK建议使用人应阅读下述安全注意事项，避免造成人身损害，防止损坏测试设备或连接到测试设备上的任何产品。为避免可能造成的损失，应仅根据制造商说明使用测试设备。记住，所有电压和电流都具有潜在的危险，包括人身伤害或损坏设备。

       一、观察所有终端额定数据

       ●为避免火灾或触电危险，应观察产品上的所有额定值和标志。在连接产品前，应查阅产品手册，以便获得进一步的额定值信息。

       ●不要对任何端子应用超过该端子最 大额定值的电位。

       ●仅把探头的地线连接到接地上。

       注意:

       对专门设计及规定用于浮动示波器应用中的示波器(如泰克THS700系列电池供电的数字存储示波器)，第二条线是公共线，而不是地线。在这种情况下，应遵守制造商规定的可以连接的最 大最 大电压规范。

       ●检查探头和测试设备说明书，观察任何额定值下降的信息。例如，随着频率提高，最 大输入电压额定值可能会下降。

       二、使用正确的接地程序

       ●探头通过示波器电源线的地线间接接地。为避免触电危险，地线必须连接到接地上。在连接产品的输入或输出端子前，要保证产品正确接地。

       ●不要试图使任何测试设备的电源线接地出现缺陷。

       ●仅把探头地线连接到接地上。

       ●把示波器与没有为这类操作专门设计和指定的接地上隔开，或把地线连接到接地之外的任何其它项目上，可能会导致示波器和探头的连接器、控制设备或其它表面上出现危险电压。

       注意:

       这适用于大多数示波器，但有些示波器是为在浮动应用中工作而设计的，如泰克THS700系列电池供电的数字存储示波器。

       三、正确连接和断开探头

       ●先把探头连接到示波器上。在把探头连接到任何测试点之前，应使探头正确接地。

探头地线只应连接到接地_上。

       ●在从被测电路上断开探头时，先从电路中拔下探头尖 端，然后再断开地线。

除探头尖 端和探头连接器ZX导线外，探头上可以接触的所有金属(包括接地夹)都要连接到连接器外壳上。

       四、避免暴露的电路

       ●避免手或身体任何其它部位接触暴露的电路或器件。

       ●探头尖 端和地线夹的连接方式一定要 保证其不会意外碰上或碰到被测电路的其它部分。

       ●在处理探头时避免RF熔固

       ●在存在RF功率时，共振和电抗效应可能会把小电压转换成可能有害的电压或危险的电压。

       ●如果必需在存在RF熔固危险的区域中使用探头，关闭信号源的电源，然后再连接或断开探头引线。在电路活动时，不要处理输入引线。

       ●不要在没有保护盖的情况下使用测量设备

       ●在拆下任何保护盖或保护外壳时，不应再使用示波器和探头。拆下保护盖、外壳、探头机身或连接器外壳暴露出的导线或元器件可能会存在危险电压。

       五、不要在潮湿的环境中使用测量设备

       ●为避免触电或损坏设备，不在要潮湿的环境中使用测量设备。

       六、不要爆炸性的空气中使用测量设备

       ●在爆炸性的空气中使用电气或电子设备可能会导致发生爆炸。在使用或存放汽油、溶剂、丙烷和其它挥发性物质时，可能会产生爆炸性的空气。另外，悬浮在空气中的某些细尘或粉末可能会产生爆炸性空气。

       七、不要在可能有问题时使用测量设备

       ●如果怀疑示波器或探头存在电子或物理问题，应由具有相应资质的人员检查后，方能继续使用。

示波器探头如何保养?

       ●探头上的水汽、尘土和其它杂质会提供一条传导路径。为保证测量的安全和精度，应保持探头表面清洁干燥。

       ●仅应使用探头说明书规定的程序清洁探头。

       哪些环境不适合使用探头?

       ●把探头浸入液体中可能会在内部器件之间提供一条传导路径，或损坏或腐蚀内部器件或外部机壳和屏蔽。

       ●仅应使用探头说明书中规定的程序清洁探头。

       以上内容由普科科技PRBTEK整理，如需了解 示波器探头 更多相关知识欢迎访问普科科技网 （www.prbtek.com）。

西安某企业因外场测试要求，需要使用一台轻巧坚固，便于携带、频率可达3G的手持频谱分析仪。目前项目处于初步研发阶段，如果采购一台有货期，而且费用高也不划算。采用仪器租赁的方式，不仅可满足测试任务的需要，同时轻资产模式为企业很好的控制了成本。

该企业找到了西安安泰测试，技术在了解客户详细测试需求后，推荐客户使用手持频谱分析仪N9340A。

N9340A专为外场使用而设计，手持式频谱仪便于外出携带，具有良好的可用性和出色的性能，适用于安装与维护、频谱监测以及现场维修等任务。

客户在租赁了一个月顺利完成了测试任务，项目进展的很顺利，由于项目需要，客户又续租了半年。考虑到客户长期租赁，安泰测试也给与客户适当的租金优惠。

主要特性与技术指标：

频率范围：

• 100 kHz 至 3 GHz

• 10 ms 非零扫宽时间

• 30 Hz 至 1 MHz RBW，顺序为 1-3-10

• -144 dBm 显示的平均噪声电平（DANL），接通前置放大器

• +10 dBm 三阶截获（TOI）

安泰租赁为了更好的服务客户，提供多种仪器租赁模式：

短期租用:

适合短期或紧急项目，便于业务主管迅速决策。

选择适合的短期租期，低至1周的租金，无需承担维护费用。

长期租用:

无需投入大量资金，无需前期成本，降低投资风险。

按6、12、18、24个月租期，租金优惠比例递增。

先租后买:

可自行选择租期，原租期过半后可选择购买设备。

所买设备可根据客户需求提供三个月至一年质保。

回购/回租：

将闲置仪器可出租或出售给安泰测试，盘活资产，使其得到良好的利用与回报。

如果您因为项目着急您需要使用仪器，不妨考虑租赁仪器，安泰测试多台库存仪器解决客户燃眉之急，多种租赁模式以满足不同客户需求，专业技术团队及维修ZX支持保障您租赁到手的仪器售后无忧。

为什么买了精度这么高的钳表，还是测不准？

钳表作为电流测量的主要工具，是广大电气工程师手头使用率仅次于万用表的主要利器之一。但是对于琳琅满目的仪表型号，复杂多变的工控环境，到底该如何快速选择适合自己的哪一款呢？

日常的钳表选择，大家常规的一般是看是否交直流，是否标称精度够高，然而实际操作中精度往往还是不够满意甚至不够稳定。其实影响精度的规格还有很多，安泰测试为大家一一介绍：

一、真有效值/平均响应值

真有效值是指在给定频率下（比如工频），如果电流的大小/振幅变化很大，此时真有效值是基于积分算法模拟计算，则可以把变化的电流都测量在内。而平均有效值是基于正弦波峰值的给定平均值计算，难以把超出部分更准确显示出来。

具备真有效值钳表产品：Fluke 319/381/365/369/902FC等等

二、分辨率与量程

分辨率和精度是2个概念。从使用者的角度来理解，分辨率是指仪表能识别的电流等待测信号变化的Z小量。而且往往需要结合适合的量程，才能显示更准确的值，或者发挥手头仪表的Z大准确度。

举例，假定待测电流为2.0A，电流变化量是+/- 0.03A，2只钳表假定：相同1%精度+5字，相同显示位数；表1 （分辨率0.1A，量程600A），表2（分辨率0.01A，量程3A）。则：

表1不能识别0.03A电流变化，可能读数2.不变，

表2能识别0.03A电流变化，结合5字的读数精度，读数变化可能范围1.965-2.035（还未考虑+/- 0.02精度范围）.

三、频率响应

标准的工作电流是工频，因此大部分的钳表产品都是基于工频响应而设计校准。而在不同的环境，有不同的频率要求。比如广泛应用的变频器/VFD，工作频率范围集中在30~50Hz之间，这时若需要jing准测量VFD输出电流，则需要考虑钳表的频率响应。

具体产品推荐：

Fluke 381标注精度的工作模式下，支持低至10Hz

四、低通滤波器

提到频率，不得不提到低通滤波器（LPF）。很多回路其实是受高频谐波影响的，会造成钳表测得信号可能高于实际值。比如整流器，逆变器等。因此有此类设备的回路测量，需要使用自带低通滤波器的钳表产品。

具备LPF钳表产品举例：

Fluke 369/368系列，Fluke 381等

钳表也已经进入钳口即可直接测量相电压的新纪元了！Fluke T6系列电压钳表，钳口即可直接读数Z高1000V的相电压与Z高200A电流，并同时显示！完全告别了万用表或钳表，传统表笔测量电压的繁琐操作，GX而且安全！

好了，有了以上的硬指标和新技术讲解。相信大家对钳表选型有了了解了。其实在实际仪表的工作中影响精度的，还有很多隐性的设计与质量标准（比如元器件与IC等级与耐久标准，屏蔽层设计与做工，PCB版工艺/比如接口与电路镀金等），校准标准等等因素影响。可见，如果仅仅依据量程/标称精度，来选择仪表是很容易沦为键盘工程师，事倍功半，甚至事与愿违！只有对自身工控环境的有深度理解，对手里的仪表工具有深入了解，才能更合理选择适合的工作利器！

如果大家还有什么想要了解的选型以及产品的知识，欢迎访问安泰测试网。
