冷原子领域专用光源介绍

光源—— 外腔半导体激光器

冷原子实验中，一般都会需要用到冷却光、选态抽运光、探测光等一系列不同频率的激光束。尽管它们的频率和用途不相同，但是他们都需要和原子的精细或者超精细能级产生相互作用。因此冷原子领域应用对激光的质量有很高的要求，即线宽窄、频率精度高，至少需要和原子的超精细能级的自然线宽处于相当的水平。因此，产生高稳定度、窄线宽的高质量激光束成为冷原子实验中一个基础而又非常重要的工作。

昊量光电隆重推出澳大利亚MOGLabs外腔半导体激光器系列产品，除了百KHz窄线宽外，还自带稳频模块，完全可以满足冷原子领域客户的实验需求。具体产品系列由以下四类：CEL猫眼外腔、Littrow 外腔半导体激光器及光放大产品。

Ⅰ. CEL 猫眼外腔半导体激光器 （500-1612 nm）

MOGLabs公司Cateye（猫眼式）外腔半导体激光器（ECDL）是一种新型的外腔半导体激光器，采用猫眼式反射镜+超窄带宽滤波器组合替代传统准直敏感的基于光栅设计的Littrow或Litman-Metcalf结构。

特性

猫眼式滤波器设计紧凑设计

快速压电陶瓷反馈

精密波长调谐

微波RF调制

二极管保护电路和继电器

优势

声学惰性和被动稳定

超窄线宽

自准直

高速反馈带宽

低噪声频率

应用

声学惰性和被动稳定

超窄线宽

自准直

高速反馈带宽

低噪声频率

主要技术指标：

波长范围：500-1612nm

输出功率高达250毫瓦

线宽<100KHz

自由空间/光纤耦合输出方案可选

Ⅱ. 锥形光放大器（650-1080 nm）

锥形光放大器是一种紧凑、坚固和稳定的锥形放大器系统，适用于波长从650-1080nm、部分波长处功率可达4W。共有三个版本：

MOA, MOA-L, MOA-C

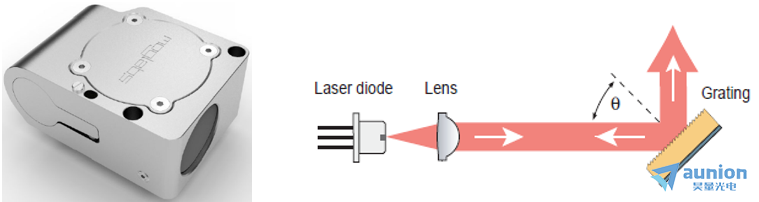

Ⅲ.  Littrow 外腔半导体激光器（370-500 nm)

MOGLabs Littrow外腔半导体激光器是一款科研级激光器，用于冷原子和量子光学相关应用，具有坚固，稳定，振动不敏感等特点。

光栅旋转和准直是独立的，因此在波长调谐过程中无需重新准直。 线宽通常低于200kHz，很容易达到低于100KHz。所有的LDL激光器都是密封的，以减少外部空气压力变化的影响。

特性

振动不敏感

快速伺服反馈

精密准直控制

微波RF调制

保护电路

优势

被动稳定

超窄线宽

宽调谐范围

宽带宽

低频率噪声

应用

激光冷却与捕获

玻色爱因斯坦凝聚

囚禁离子

量子光学

激光光谱

主要技术指标：

波长范围：370-500nm

输出功率高达250毫瓦

线宽<100KHz

自由空间/光纤耦合输出方案可选

Ⅳ. 注入锁定外腔半导体激光器（370-698 nm)

MOGLabs开发了一种用于法布里-珀罗(FP)激光二极管稳定注入锁定的新技术。注入锁定传统上一直受到对环境漂移极度敏感的困扰:温度、对准或电流的微小变化都可能导致从二极管漂移出锁。我们开发了一个自动跟踪系统，可以持续监控激光，并对从二极管电流进行微小调整，以保持锁定。

主要技术指标：

波长范围：370-1080nm

输出功率高达1W

简单优化操作软件

双光束输出

超级福利：

昊量光电拥有一支强大的技术服务团队，善于熟练操作Moglabs品牌系列产品，可以为广大客户朋友们提供专业的技术服务，让您科研生涯中没有后顾之忧。昊量今年更是推出了Moglabs免费样机体验，欢迎有意向的朋友们来电与我们联系~

昊 量 微 信 在 线 客 服

一．光源——外腔半导体激光器

MOGLabs公司Cateye（猫眼式）外腔半导体激光器（ECDL）是一种新型的外腔半导体激光器，采用猫眼式反射镜+超窄带宽滤波器c组合替代传统准直敏感的基于光栅设计的Littrow或Litman-Metcalf结构。

特性

猫眼式滤波器设计紧凑设计

快速压电陶瓷反馈

精密波长调谐

微波RF调制

二极管保护电路和继电器

优势

声学惰性和被动稳定

超窄线宽

自准直

高速反馈带宽

低噪声频率

应用

激光冷却与捕获

玻色爱因斯坦凝聚

囚禁离子

量子光学

激光光谱

主要技术指标：

波长范围：370-1612nm

输出功率高达瓦量级

线宽<100KHz

丰富的配置方案：

锥形光放大器 （650-1080nm）

注入锁定系统 （370-698nm）

超级福利：

强大的技术支持团队

样机免费试用

二．稳频-----激光锁腔器 （LaseLock）

激光稳频锁腔器LaseLock是一款通用的用于可调谐激光器频率锁定或基于压电陶瓷锁定激光谐振腔的设备。该装置集成了以下模块：输入信号处理、锁相放大器、双通道PID调节器、扫描调节器、搜索逻辑电路、输出放大器、Monitor输出。

原理框图

核心技术参数：

三．频率参考-----消多普勒饱和吸收稳频参考（Cosy）

饱和吸收谱参考是集成了光路,探测器,玻泡,温控等组件的一体化可以直接探测激光束,在极大降低光路复杂度同时,为激光稳频提供了理想参考频率。

体积紧凑

理想的频率参考（Rb/K/Cs)

温控/磁场模块可选

CoSy饱和吸收谱参考集成了包括分束器,反射镜,探测器和玻泡（配置温控模块,可选配磁场模块）

CoSyControl通过供电系统和控制电路控制CoSy饱和吸收光谱装置

四. 移频----声光移频器 （AOM）

Gooch&Housego 通过声光（AO）设备的传输会使输入光产生等于RF驱动频率的频移。产品种类丰富，性能稳定，是冷原子领域必不可少的光学器件！

响应波段范围广（257nm~10.6um)

宽移频范围（超过300MHz)

低功耗

常用规格型号

五. 稳激光功率---功率稳定器（NoiseEater）

激光功率稳定器通过PID调节反馈控制AOM或EOM进行激光功率高精度稳定，拥有手动和自动功率设定功能，消除强度噪声。

消除激光强度噪声

控制激光功率设定与切换

固定或自动设定功率调节

AOM, EOM, LCR或步进马达

工作原理

六．超高真空腔

在分子量子力学研究领域，超高真空腔是利用Bose-Einstein凝聚收集原子时，使用的磁光阱的关键光学部件。UHV CELL在理想气体特性分析、冷却原子以及超冷却原子的研究等领域发挥了举足轻重的作用。此外，UHV广泛应用于包括磁气遥感、原子钟、标准波长、原子干涉仪、GPS遥感、地下结构解析用重力感应等多种领域。

形状：正方形、长方形、八角形等多种腔体、与法兰在多方位上进行封接

腔体尺寸：最大可达50x50x150mm、其他尺寸定制

玻璃材质：合成石英、PYREX等

胶合方法：光胶(键合融合)、化学密封胶合

真空腔用法兰：标准尺寸φ70mm　ICF70 (40 CF)、弱磁性SUS304

特殊加工：AR增透膜，特殊尺寸加工、非磁性法兰SUS316L等

七．波长计

FZW系列波长计是MOGLabs公司生产的一款紧凑、斐索型激光波长计，提供在400-1100nm范围内可靠准确的波长测量，在使用过程中无需重新校准。测量结果可实时显示在设备内置的显示屏上，摈弃了对主机的需求。

FZW系列波长计小巧的外形使它成为一个易于使用的分析工具，可以通过USB或DC插件包供电。它提供了一个模拟输出，无论是波长监测或激光稳定通过内置可调PID控制器。提供以太网或USB接口命令和询问，可立即集成到现有的控制系统中（LabVIEW, MATLAB和 python驱动程序），它提供了一个全功能的软件包，包括长期测量和无模式扫描范围测量。一个简单的一键重校准过程使用外部参考源补偿任何长期漂移。

精度：600 MHz (400-1100 nm)

测量速率：up to 500次/秒

内置PID反馈模拟输出

USB或电池供电 - 移动灵活

内置32位处理器，波长可直接显示（彩页显示屏）
