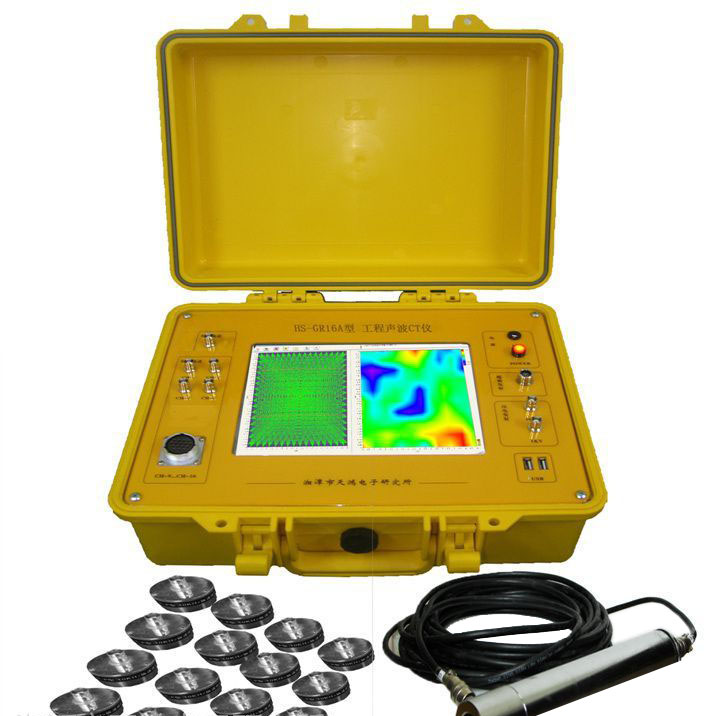

工程声波CT 用于声波扫描检测物体内部结构
工程声波CT 型号：HS-GR16A
应用领域
工程CT成像技术，是一种重要的无损检测技术，主要应用于大坝地基的工程地质勘察，岩溶的勘察，大坝、桥梁等混凝土的无损检测，隧道的工程地质勘察，场地岩土体性质的勘察以及试验室小型模形试验。工程CT成像系统检测是根据声波射线的几何运动学原理，利用工程声波系统发射、接收，在被检测物体的一侧发射，在另一侧接收，用声波扫描被检测物体内部强度和缺陷。
用途：声波扫描被检测物体内部结构
系统指标
系统windowsxp
内置电子盘16G
显示方式800*600液晶高亮度显示
操作方式：触摸屏操作
通用接口2个标准USB接口，可接市面上的普通U盘，USB键盘，USB鼠标
声参量指标：
通道数16
发射脉冲电压200V/1000V/超磁伸缩发射源
发射脉宽0.2us～1000us，可调
数据采集指标
采样间隔0.05us～4000us，可调
采样长度0.5、1、2、4、8、16、32Kb
触发方式单发触发、连续触发，外单发触发，外连续触发，通道触发
触发电平正／负触发、开路触发、短路触发
被测时间范围：0.05μS－163.84S
放大指标
放大器衰减倍数双组1、2、5、10、20、50、100、200衰减
上边带截止频率直通、1MHz、100KHz、10KHz、1KHz
下边带截止频率直通、100Hz、1KHz、10KHz、100KHz。
放大器灵敏度＜1μV/１个数字
其他参数
体积410XW320X160mm 重量2.2kg
工作温度-10℃～+50℃ 工作湿度≤%85
特 点：
1.、成像、横波、纵波
2.多通道检波器接收声波信号,清晰的原始波列记录,准确读取首波声时是工程CT成像准确重构速度图像的关键.
3.使用稀土超磁震源、压电震源。其中超磁震源在混凝土中穿透距离大/常用声波1000V压电震源，这样系统在震源和数据采集两方面都能够满足不同混凝土尺寸的检测。并且超磁震源相对于传统锤击震源有多方面的优势。
4.激励电源与声波数据采集系统一体化，由计算机控制参数地设置、数据地采集，操作方式可选用触摸屏操作、功能键操作和鼠标操作，可满足室内和室外工作，便于提高室外测试的工作效率。

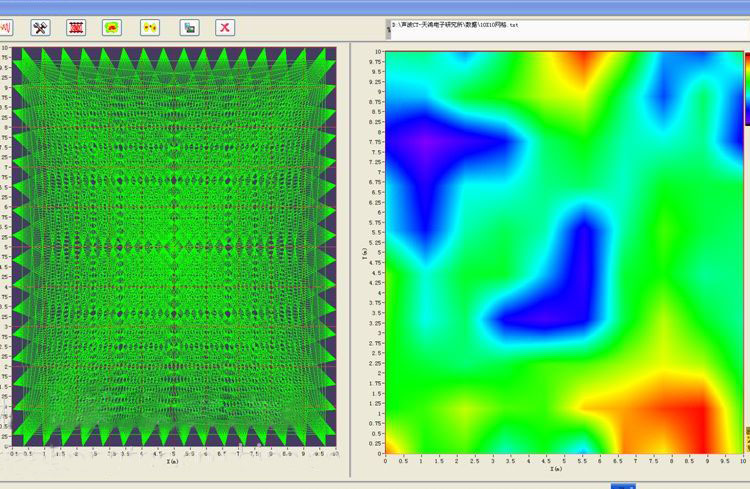

5.系统具有多通道选择工作功能(1至16通道)，同时具备传统的超声波测试功能与声波CT测试功能。CT功能提供具有色彩定量标识的实体结构尺寸的强度分布图，能够定量、直观地反映检测对象内部的强度。
6.仪器采用高抗冲击工程塑料防潮防腐蚀机箱。重量仅2.5kg，轻便易携。
