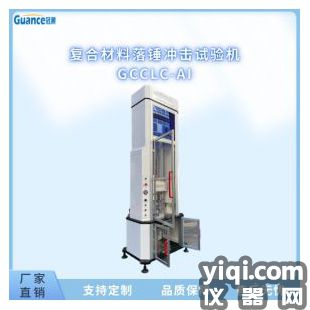

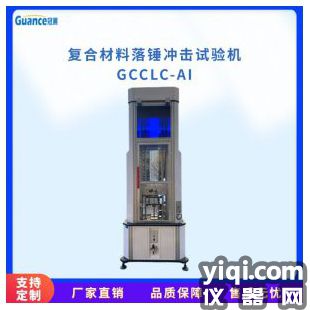

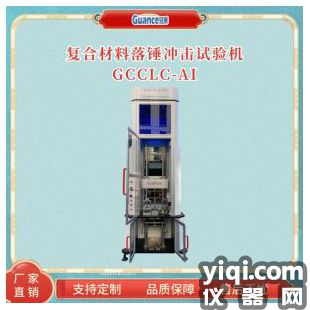

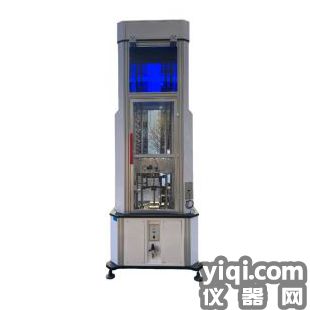

仪器化示波冲击试验机

仪器化复合材料落锤冲击试验机

GCCLC-AI

仪器概述：

本试验机主要测试材料的抗冲击能力,即通过一定质量的锤头在一定的高度自由下落对试样进行冲击,通过高速率同步采集锤头对试样冲击接触后的数据,分析试样的抗冲击能力及试样的损坏和断裂状态。

我公司生产的复合材料落锤冲击试验机，采用传感器测控技术，能够实时采集落锤冲击板过程中的速度随时间变化曲线，利用瞬时冲击速度和反弹速度计算冲击动能和材料损伤时吸收的能量，通过软件数据分析，得到冲击载荷和和冲击点位移随时间变化曲线。

本复合材料落锤冲击试验机可以通过软件进行数据分析：冲击力、冲击能量、冲击速度、材料吸收能量及损伤耗散能量、损伤临界点及韧脆转变点…….

仪器优势说明

1、水平校准：主机可以水平调整，保证落锤的垂直度

2、数据有效：同时安装有冲击力传感器和加速度传感器，动态显示双趋势冲击图，对测试数据进行有效对比，便于对测试数据的有效性，进行判定

3、三维图形：能够对冲击点进行三维立体梯形模拟展示，更形象和直观

4、冲击形变：能够对锤头冲击试样过程中，对试样的冲击形变，进行模拟影像回放，并可以计算出形变量数值

5、冲击速度：冠测自主开发的采集冲击速度光栅，响应时间0.5μs（市场上现有产品，响应时间无法满足测试需求）

6、数据采集：数据采集卡直接采集传感器的mv电压信号，采集速度更快，精度更高（如经过放大器后采集，会有延时，信号会失真）

7、核心部件：高速数据采集卡，美国NI，保证数据的稳定性和可靠性

8、冲击方式：可按冲击能量、冲击高度、冲击速度三种方式可选

技术指标：

01 有效冲击高度 0-2000mm 可选

02 冲击能量 100J-1000J 可选

03 冲击速度 0-10m/S 可选

04 锤头定位精度 ±1mm

05 冲击力值传感器载荷范围 10KN-250KN 选配

06 实验动态误差 <2%

07 试验区空间 600mm×550mm×450mm

08 砝码质量规格 1.0kg、2kg 、5kg、10 kg

09 冲击锤头直径 D16、D12、D12.5、D20（±0.1mm）

10 锤体及砝码质量偏差 ≤±0.5%

11 锤头硬度 HRC60 ~ 65

12 试样加持 气动加持

13 夹具开孔尺寸 75X75mm、75X125mm、∅75mm

14 锤头夹持 气动

15 防二次冲击 防止对试样进行二次冲击

16 升降速度 匀速升降

17 锤头零点 自动归零

18 冲击方式 冲击能量、冲击高度、冲击速度三种方式可选

19 数据导出 可导出和保存电子数据

20 数据成像 可生成二维/三维图像

21 数据分析 可对多种曲线进行数据分析

22 温度范围 -40°C--+150°C 选配

23 设备供电 220V/50HZ

24 设备高度 3600mm

25 设备重量 2000KG
