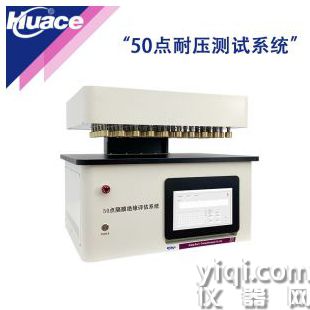

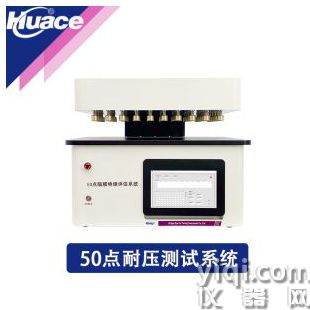

50点电极法

产品介绍

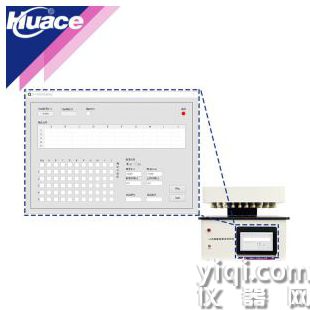

该仪器是根据《GB/T 36363-2018 锂离子电池用聚烯烃隔膜>、GB/T 13542-2006、IEC 60674-2:1988 电气用塑料薄膜标准要求设计的50点电极法设计的高压试验装置。主要用于电气用锂电池隔膜，聚氨脂薄膜、塑料薄膜、聚丙稀薄膜等绝缘材料在给定直流电压下每平方米的击穿电压值。采用计算机控制，通过人机对话方式可对试验过程中的各种数据进行快速、准确的采集、处理，并可存取、显示、打印。

产品用途

据国家标准《GB/ T 36363-2018 锂离子电池用聚烯烃隔膜》、《GB/T 13541-2006电气用塑料薄膜试验方法》，电气用塑料薄膜要求进行电弱点测试，在给定直流电压下每平方米的击穿电压值成为衡量薄膜成量的重要指标。

产品优势

1.一键自动化测试，批量测量50个测试点免除了许多外来因素对测试结果的影响；

2.测试数据能真实地反映薄膜的质量水平；

3.主要元器件均选用品牌，有效地保证了设备的可靠性、耐用性和稳定性；

4.测量准确，复现性好；

5.测试过程采用电子技术全自动控制。无需人工干预；

6.测试电压可调整，批量导出测试数据；

7.击穿电流在0～40mA连续可调，复现性好；

8.多重保护功能，充分考虑了操作人员及设备的安全性；

9.过压、过流、接地保护，试验平台高压开启保护。

产品参数

试验电压：DC 50V- 6KV

试验电压精度：≤2%

快速放电功能：测试结束后自动放电(DCW)

电压上升时间：0.1s-999.9s

测试时间设定(DC)：0.2s-999.9s

测试电流：DC 0-5mA

电流精度：≤2%

保护：过流保护(超过设置电流值10nA设备停止输出)、过压保护(超过设备设置输出电压50V后设备停止输出)、短路保护(未放置样品设备发生短路设备停止输出)

电流灵敏度：10nA

击穿断电响应：1ms

电压显示精度：0.05KV

电流最小显示精度：10nA

50点电极法测试工装：上电极直径25mm,倒角2.5mm,高度120mm,黄铜材料。下电极退火铝箔下平铺3mm厚度,邵氏硬度60-70的橡皮/硅胶。要求电极表面光滑,无划痕。

工装尺寸：500mm*350mm*80mm

设备尺寸：120 mm*280 mm*100mm
