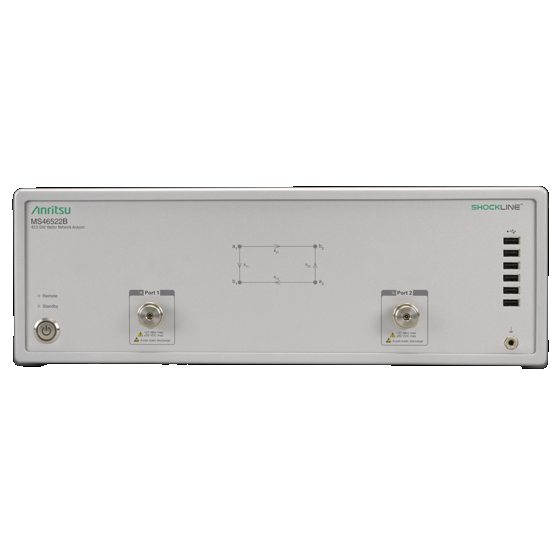

Shockline™ 双端口高性能 VNA MS46522B ZL

MS46522B 是双端口高性能 ShockLine 矢量网络分析仪系列。 此高性能系列拥有不可超越的高价值与高性能，能够提供同类产品中佳的动态范围，能够降低在多种测试应用（高 92 GHz）中的测试成本并加快上市速度。 这些测试应用包括设计和制造移动网络设备、移动设备、汽车线缆、高速数据互连与系统集成组件。

MS46522B配置选件10，选件20，或选件43，为ShockLine系列带来了从射频到微波频率的测量功能。这些频率选件结合强大的ShockLine软件，为无源器件测试提供了极具成本效益挑战性的解决方案。

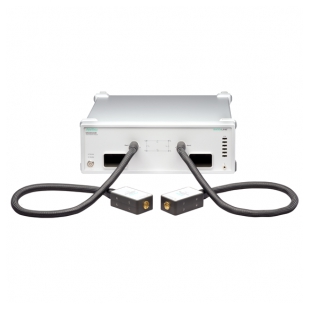

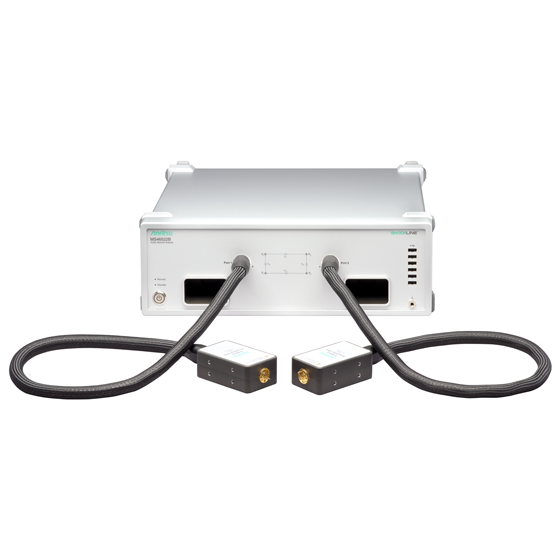

选件82是4端口MS46522B 的E波段频率选件。具有领先于市场的经济性E波段毫米波测量功能。对于只需要E波段频率范围的应用，新的500B系列55-92 GHz的毫米波选件是目前市场上具价值的，能大量生产E波段组件的解决方案。

对于需要时域分析的应用，选件2和选件22都可使用。选件2可使MS46522B提供实时的带通和低通时域功能。低通时域具有试验数据报告，能够显示随距离或时间变化的实际阻抗。选件22使MS46522B具备基于文件的信号完整性（SI）工具，可调试SI问题和验证电路模型。

MS46522B-010 VNA可添加附加选件。选件51和61，分别为源和接收机访问环路和偏置节选件，给予自定义测试设置大的灵活性。接收机访问环路改善仪器的本底噪声，降低接收机的压缩点，允许具有高动态范围的要求的DUT测试。偏置节为测试时需要直流偏置的器件测试提供直流电源接口。

MS46522B 系列采用 3U 机箱封装，使用与 ShockLine 系列相同的 GUI、软件、命令语法、驱动程序和编程环境。
