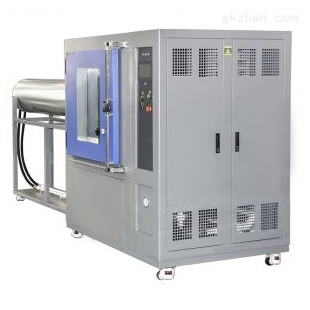

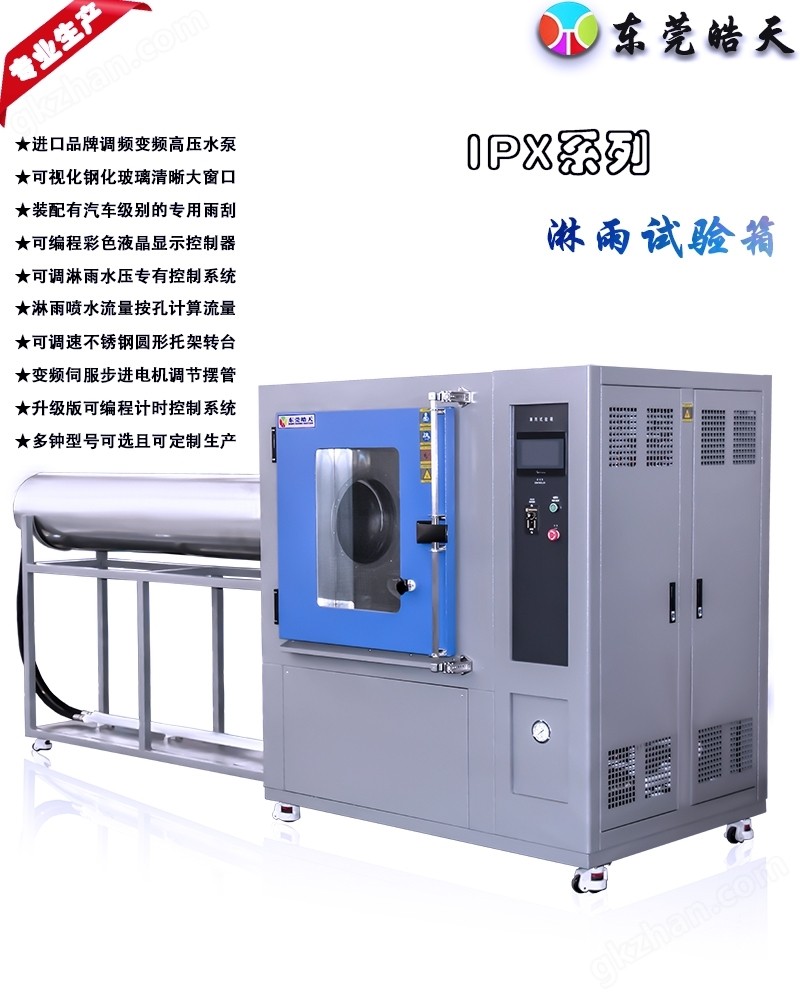

不锈钢雾面淋雨试验箱

内箱尺寸W*H*D（mm）

1000*1000*1000

外箱尺寸W*H*D（mm）

1500*2000*1300

性

能

摆管半径

400mm

500mm

500mm

水管直径

Φ16/18mm

喷孔直径

φ4mm

φ6mm

管孔间距

50mm

摆管摆角幅度

±45°、±60°、±90°、±180°(理论数值)

试验台尺寸

φ500mm不锈钢圆形托架

试验台转速

1~10r/min可调，也可为无节调速（选配）

试验台高度

300mm可调

淋雨喷水流量

水流量按摆管喷孔数计算，每孔为0.07L/min

摆管摆速

约4S/次~12S/次

材质

内箱材质

SUS304#镜面不锈钢

外箱材质

SUS304#不锈钢雾面线条发纹处理或冷轧钢板喷塑处理

保温材质

硬质聚氨酯泡沫塑料（箱体用）、玻璃棉（箱门用）

摆管材料

SUS304#不锈钢管

运行控制系统

控制器

进口台通系列7”触摸式淋雨水试验箱专用仪表、可编程彩色液晶显示触摸屏+进口调频式变频器

计时控制器

进口可编程时间电脑集成控制器

淋雨水压

控制

流量计50-400KPa（可调）

观察窗口

大面积可视化钢化玻璃门

供水系统

储水箱、增压泵（加压马达、抽水马达）

摆管调节

变频伺服步进电机调节

转台调节

减速电机调节

安全保护

装置

漏电、短路、电机过热保护装置

IEC/EN60529防水等级

IPX1：垂直方向滴水应无有害影响

IPX2：外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响

IPX3：各垂直面60°范围内淋水，无有害影响

IPX4：向外壳各个方向溅水无有害影响

IPX5：向外壳各个方向喷水无有害影响

IPX6：向外壳各个方向强烈喷水无有害影响

IPX7：浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度

IPX8：按生产厂和用户双方同意的条件（应比IPX7严酷）持续潜水后外壳进水量不致达到有害程度

电源

1ф3W AC 220V±10%  50/60 HZ
