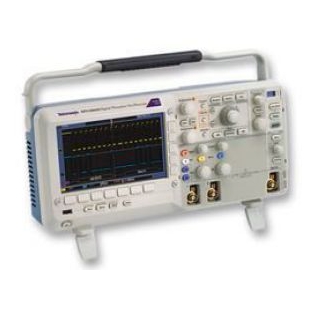

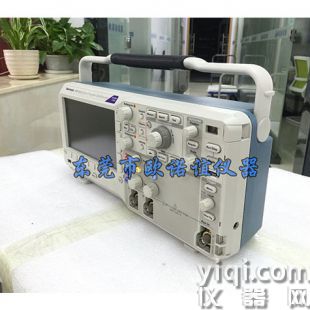

TektronixDPO3052数字荧光示波器

TektronixDPO3052数字荧光示波器 JIANG

详细资料：

带宽：500MHz，双通道，采样率：2.5GS/s

☉在所有通道上提供5M样点记录长度

☉“波形巡检”功能提供了的波形分析效率

☉I2C、 SPI、CAN、RS232串行总线触发和分析

☉9英寸WVGA宽屏彩色显示器

☉USB接口

☉内置以太网口

„泰克示波器DPO3000系列主要特点与优点

  －标配5M的记录长度，且不受其它指标影响。

  －在所有通道上提供高达2.5GS/s的采样率，准确地表示信号。

  －I2C，SPI，RS-232/422/485/UART，CAN和LIN串行触发和分析选项。

  －Wave Inspector®控制功能，轻松搜索和导航长存储器。

  －9英寸大型WVGA宽屏显示器，可以查看更多的屏幕上水平数据。

  －PC连接和USB海量存储，简便地传送和存档信息。

1、缩放/卷动－缩放和卷动专用的前面板控制功能。内部旋钮控制着缩放系数，外环调整则在波形中卷动缩放框。波形搜索变得的简便。

2、标记－想标记波形、以备以后参考或在感兴趣的事件之间迅速导航？只需按Set Mark 按钮，把“bookmarks”(书签)放在波形上。使用←和→按钮，导航通过用户标记，搜索生成的标记。

3、搜索－厌倦了无休无止地在当前示波器上旋转水平位置旋钮，以便找到要寻找的事件？您可以使用DPO3000强大的搜索功能，根据用户指定的标准找到和标记所有发生的事件。搜索类型包括边沿、脉宽、短脉冲、逻辑、建立时间和保持时间、上升时间/下降时间及I2C、SPI、CAN、LIN 和RS-232/422/485/UART数据包成分。

4、串行总线－触发包级内容，查看作为总线采集的数据，并把所有数据包解码成十六进制或二进制，搜索采集的数据，找到特定数据包成分，甚至查看以表格形式解码的所有数据包，这在很大程度上与逻辑分析仪上看到的内容类似。支持的串行标准数据包括I2C、SPI、CAN、LIN 和RS-232/422/485/UART数据包内容。

5、极好的显示器－DPO3000系列采用9英寸(229mm)宽屏高分辨率(800x480-WVGA)显示器。

6、USB－使用前面板USB端口，简单方便地存储屏幕快照、波形数据和示波器设置。后面板上提供了另一个USB 主机端口，用来连接外设，同时还提供了一个USB设备端口，可以使用USBTMC 控制仪器。

7、垂直控制功能－每条通道旋钮垂直控制功能提供了简单直观的操作能力。您不必再在全部四条通道中共享一套垂直控制功能！

8、TekVPI®－新的TekVPI探头接口可以直接连接电流探头，直观地控制补偿框，遥控探头设置，在示波器和探头之间更加智能地通信。

9、选配应用模块－通过增加串行总线触发和解码或HDTV和自定义视频触发，专用模块可以简便地扩展示波器的使用范围。

   -DPO3AUTO－汽车总线串行触发和解码，支持CAN和LIN总线。

   -DPO3COMP－计算机总线串行触发和解码，支持RS-232/422/485/UART 总线。

   -DPO3EMBD－嵌入式总线串行触发和解码，支持I2C和SPI总线。

   -DPO3VID－HDTV 和自定义视频触发。
