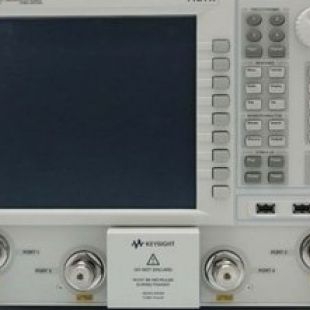

安捷伦N5242A网络分析仪

AgilentN5242A PNA-X微波网络分析仪

产品简介蒋

N5242A PNA-X微波网络分析仪全球 广泛的单次连接测量应用软件，PNA-X网络分析仪是全球功能 全、 灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N524）和 67 GHz（N5247A）可满足您特定的器件测试需求

N5242A PNA-X微波网络分析仪

产品介绍

N5242A PNA-X微波网络分析仪全球 广泛的单次连接测量应用软件，PNA-X网络分析仪是全球功能 全、 灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N524）和 67 GHz（N5247A）可满足您特定的器件测试需求。PNA-X 具有内置的第二个信号源、合路器和内部信号路由开关，能够提供的可配置性。

取代机架和堆叠

PNA-X 可以取代机架安装式和堆叠式设备，减少您需要使用的设备数量。

详细介绍

N5242A PNA-X微波网络分析仪应用软件包括：

S 参数（连续波和脉冲）

噪声系数

增益压缩

互调和谐波失真

转换增益/损耗

真正差分激励

毫米波

非线性波形和 X 参数® 表征-查看测量解决方案实例：X参数测量

天线测试

N5242A PNA-X微波网络分析仪主要特性与技术指标

10 MHz 到 26.5 GHz

2 端口或 4 端口，具有两个内置信号源

132 dB 系统动态范围和 130 dB 接收机动态范围、100,001 点、32 通道、5 MHz IF 带宽

高输出功率（+18 dBm）、低谐波（-60 dBc）和宽功率扫描范围（38 dB）

佳动态精度――在接收机端使用 0.1 dB 压缩和 +13 dBm 输入功率

在 10 Hz IFBW 时仅有 -114 dBm 的低本底噪声
