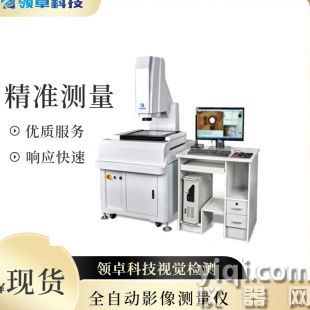

重庆鸿达全自动影像测量仪

为您推荐
详细介绍


一、产品说明:

CNC型影像仪适用于以二坐标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛应用。

仪器具有多种数据处理、显示、输入、输出功能。仪器与电脑连接,配有专业的影像测量软件HD-E,可对测量数据进行处理及输出。

影像测量仪作为一种如同卡尺、千分尺的通用测量设备,几乎所有的制造型企业都离不开影像测量仪。影像测量仪是非接触测量,使得测量无形变,适合于测量薄壁、软体零件;所以能广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。测量的产品也涉及多个行业,LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

二、主要规格参数:


三、产品特点:

◆ 移动装置突破传动设计,实现稳定快速移动.

◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。

◆ 配备HD-E多功能测量软件、满足不同的测量需求。

◆ 可导入DXF文件进行快速检测。

◆ 测量数据可导入Word、Excel、AutoCAD。

◆ 图文并茂的报表输出功能、轻松输出检测结果。

◆ X.Y轴精密交叉滚子导轨、保证机器精度及使用寿命。

◆ Z轴采用上银直线导轨,保证Z轴对焦稳定,解决二次对焦及影像测高精度.

◆ 高清晰度镜头和高分辨率CCD、实现产品高清晰度测量。

◆ 业界先进的卡位定倍镜头、轻松实现倍率切换。

四、测试样品:


五、仪器说明:

CNC型影像测量仪它采用进口1/2彩色CCD摄像机和卡位变倍镜头,结合本公司2.5D专业全自动测量软件,可实现高效、准确地大批量工件检测,适用于精密部件的检测和质量控制。在机械电子、五金塑胶等行业中都得到了广泛的应用。

5.1影像测量仪专用测量软件

说明:随着软件的不断升级与更新,以下所述功能可能与实际版本略有不同,更多的功能请参照软件本身或咨询我公司专业技术人员。

5.2软件用途:

该系列测量软件是我公司自主开发的应用于全自动影像测量仪多功能软件,可以对二维测量的坐标进行可视化分析处理和检测,也可以使用探针进行三维几何元素测量,还可以使用激光位移器测量平面度和高度。该软件广泛应用于各种精密制造业,如手机组件、模具、电子、通信、机械、五金、塑胶、仪表、钟表、PCB、LCD等行业。可测量的材料包括金属、塑胶、橡胶、玻璃、PCB、陶瓷等。

●三轴上银精密级线性滑轨和高精度滚珠丝杆、保证机器精度及使用寿命。

● CNC专用高清晰度镜头和专用高分辨率CCD、实现产品高清晰度测量。

● 业界先进的导航卡位镜头、轻松实现编程及程序测量,可选用自动变倍镜筒.

5.3软件功能:

● Z轴全自动对焦,可实现Z轴高度辅助测量;

● 强大灵活的机台控制功能:包括鼠标控制机台运动,自动对焦及光源控制,提供遥控手柄、

鼠标等多种方式控制X、Y、Z轴运动等;

● 提供丰富的元素测量方法:十字线采点、鼠标采点、临近采点等;

● 元素测量与预制:点、线、圆、弧、槽、椭圆、矩形、圆环、云线、角度焦面;

● 元素构造:中心点、交点、中点、线、园、角度、距离、云线等的构造;

● 图形处理:坐标平移、工件摆正、任意轴摆正,坐标系重置圆形缩放、图形平移、

图形选中及删除等多种处理,测量更方便更快捷,提高测量效率;

● SPC专业统计分析工具,分析图形有平均数全距管制图、直放图、CPK偏移图,

利用数据统计原理, 有效控制生产,不断改进品质;

● 测量数据直接发送到AutoCAD中,测量的图形可以用dxf文档保存,

也可发送到Excel中进行统计分析;

● 支持双显示器和多种语言界面的切换;

● 用户可根据测量精度需求选择多点测量、规定点数测量、对比测量;

六、软件界面图:

6.1开启软件包后主操作平台界面图:


6.2进入测量执行画面图形界面:


七、仪器组合:




产品优势
◆ 移动装置突破传动设计,实现稳定快速移动.

◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。

◆ 配备HD-E多功能测量软件、满足不同的测量需求。

◆ 可导入DXF文件进行快速检测。

◆ 测量数据可导入Word、Excel、AutoCAD。

◆ 图文并茂的报表输出功能、轻松输出检测结果。

◆ X.Y轴精密交叉滚子导轨、保证机器精度及使用寿命。

◆ Z轴采用上银直线导轨,保证Z轴对焦稳定,解决二次对焦及影像测高精度.

◆ 高清晰度镜头和高分辨率CCD、实现产品高清晰度测量。

◆ 业界先进的卡位定倍镜头、轻松实现倍率切换。
