中电科思仪20403 10MHz~26.5GHZ 电子校准件

中电科思仪20403电子校准件频率范围 : 10MHz～26.5GHz

简介：20402／20403／20404／20405／20409／20404EZ  电子校准件

* 频率范围：300kHz～18GHz    （20402）；
                  10MHz～ 26.5GHz （20403）；
                  10MHz~  26.5GHz   (20405）；
                  10MHz~  50GHz      (20404）；
                  10MHz~  67GHz      (20409）；
                  300MHz~8.5GHz     (20404EZ）；

* 端口最大承受功率：＋10dBm

* 连接方便、校准速度快

* 采用USB接口通信和供电

技术参数：

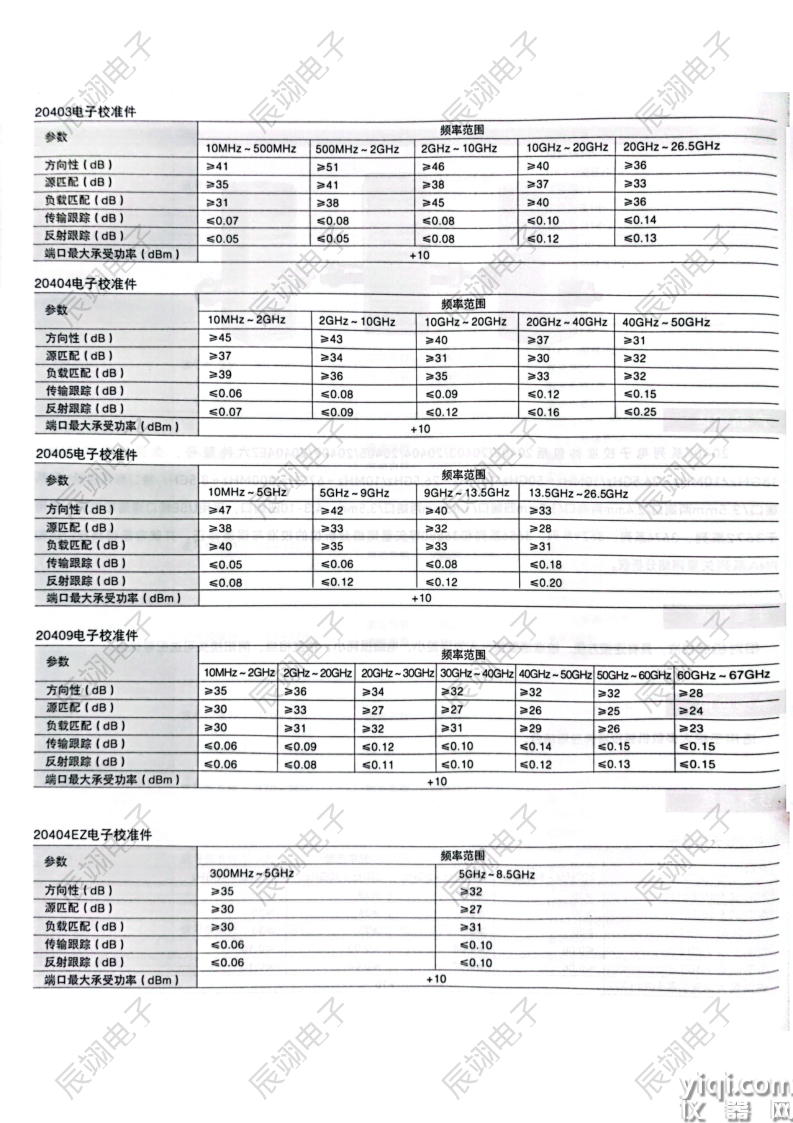

20403电子校准件：


参数（1）


频率范围：10MHz～500MHz
方向性（dB）：≥41
源匹配（dB）：≥35
负载匹配（dB）：≥31
传输跟踪（dB）：≤0.07
反射跟踪（dB）：≤0.05
端口最大承受功率（dBm）：+10

参数（2）
频率范围：500MHz～2GHz
方向性（dB）：≥51
源匹配（dB）：≥41
负载匹配（dB）：≥38
传输跟踪（dB）：≤0.08
反射跟踪（dB）：≤0.05
端口最大承受功率（dBm）：+10

参数（3）
频率范围：2GHz～10GHz
方向性（dB）：≥46
源匹配（dB）：≥38
负载匹配（dB）：≥45
传输跟踪（dB）：≤0.08
反射跟踪（dB）：≤0.08
端口最大承受功率（dBm）：+10

参数（4）
频率范围：10GHz～20GHz
方向性（dB）：≥40
源匹配（dB）：≥37
负载匹配（dB）：≥40
传输跟踪（dB）：≤0.10
反射跟踪（dB）：≤0.12
端口最大承受功率（dBm）：+10

参数（5）
频率范围：20GHz～26.5GHz
方向性（dB）：≥36
源匹配（dB）：≥33
负载匹配（dB）：≥36
传输跟踪（dB）：≤0.14
反射跟踪（dB）：≤0.13
端口最大承受功率（dBm）：+10

产品综述：

 2040X系列电子校准件包括20402／20403／20404／20405／20409／20404EZ六种型号，覆盖频段300kHz～18GHz／10MHz～26.5GHz／

10MHz～50GHz／10MHz～26.5GHz／10MHz～67GHz／300MHz～8.5GHz，接口形式包括N型两端口／3.5mm两端口／2.4mm两端口／

3.5mm四端口／1.85mm两端口／3.5mm、4.3-10四端口，采用USB接口通信和供电，适用于3672系列、3674系列、3629系列、3656系列

和36580等矢量网络分析仪的校准与误差修正，并兼容是德科技ENA和PNA系列矢量网络分析仪。

功能特点：

相对机械校准，具有连接方便、校准速度快、人为误差小、电缆损耗小、精度相当、阴阳接头可选配等优点。

典型应用：

* 适用于绝大多数机械校准件应用场合

* 适用于一键式电子校准：单端口校准、双端口校准及多端口校准

* 适用于高自由度向导校准：支持非插入校准

* 适用于混频器校准、增益压缩校准、噪声参数校准
