中电科思仪3656B 100KHZ~8.5GHZ 矢量网络分析仪

中电科思仪3656B矢量网络分析仪频率范围:100kHz～8.5GHz

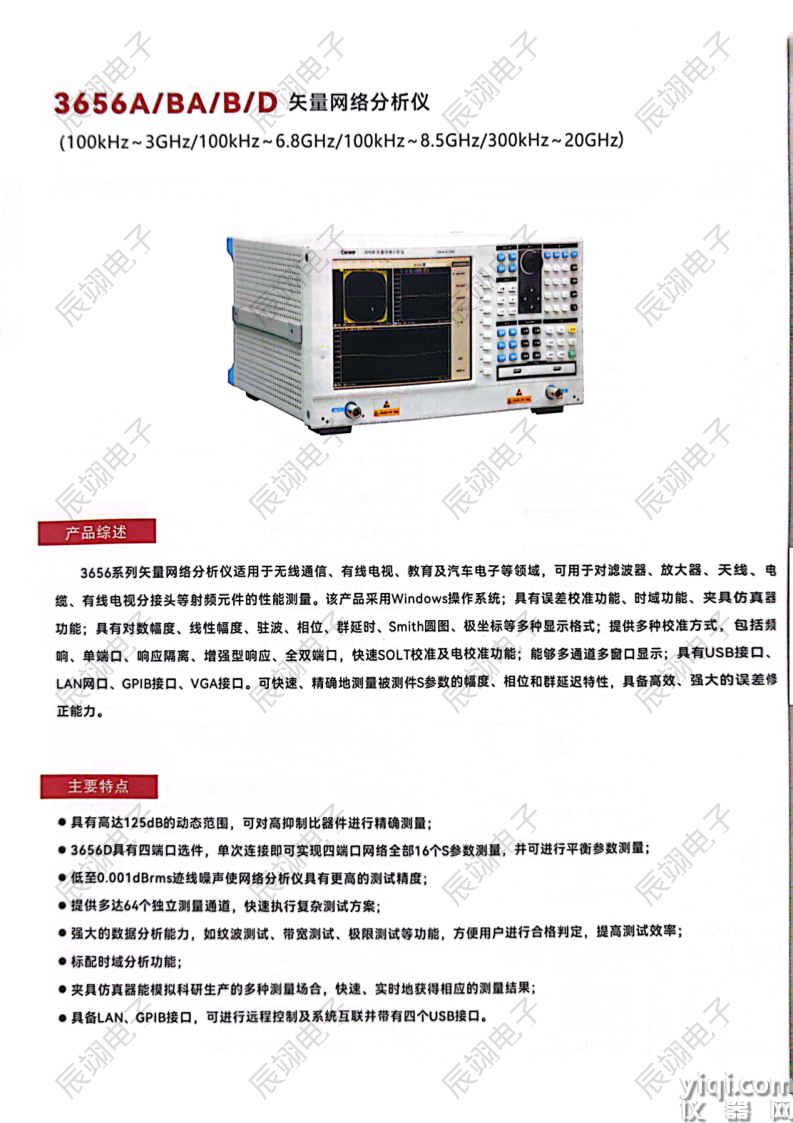

简介：3656A／B／D矢量网络分析仪

* 频率范围：100kHz～3GHz   （3656A）；
                   100kHz～8.5GHz（3656B）；
                   300kHz~20GHz    (3656D）；

* 具有高达125dB的动态范围，可对高抑制比器件进行精确测量

* 可选75Ω测试端口阻抗选件，进行有线电视元件测量

* 提供多达64个独立测量通道，快速执行复杂测试方案

* 具有纹波测试、带宽测试、极限测试、时域分析、四端口测试、夹具仿真等功能

* 具备LAN、GPIB接口，可进行远程控制及系统互联并带有四个USB接口

产品综述：

 3656系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接

头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能；具有对数幅度、线性幅度、

驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；提供多种校准方式，包括频响、单端口、响应隔离、增强型响应、全双端口，

快速SOLT校准及电校准功能；能够多通道多窗口显示；具有USB接口、LAN网口、GP-IB接口、VGA接口。可快速、精确地测量被测件S

参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。

功能特点：

* 大动态范围

具有高达125dB（IFBW=10Hz）的动态范围，可对高抑制比器件进行精确测量。

* 迹线噪声低

0.001dBrms迹线噪声，可以有效降低测量误差。

* 时域分析功能

利用时域软件功能可进行被测件的时域测量，全面测试被测件的性能指标。如进行电缆故障点定位及长度测量等。

* 强大的数据分析能力

具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，使损耗、纹波、抑制一览无余，并方便进行跳频滤波器调试。

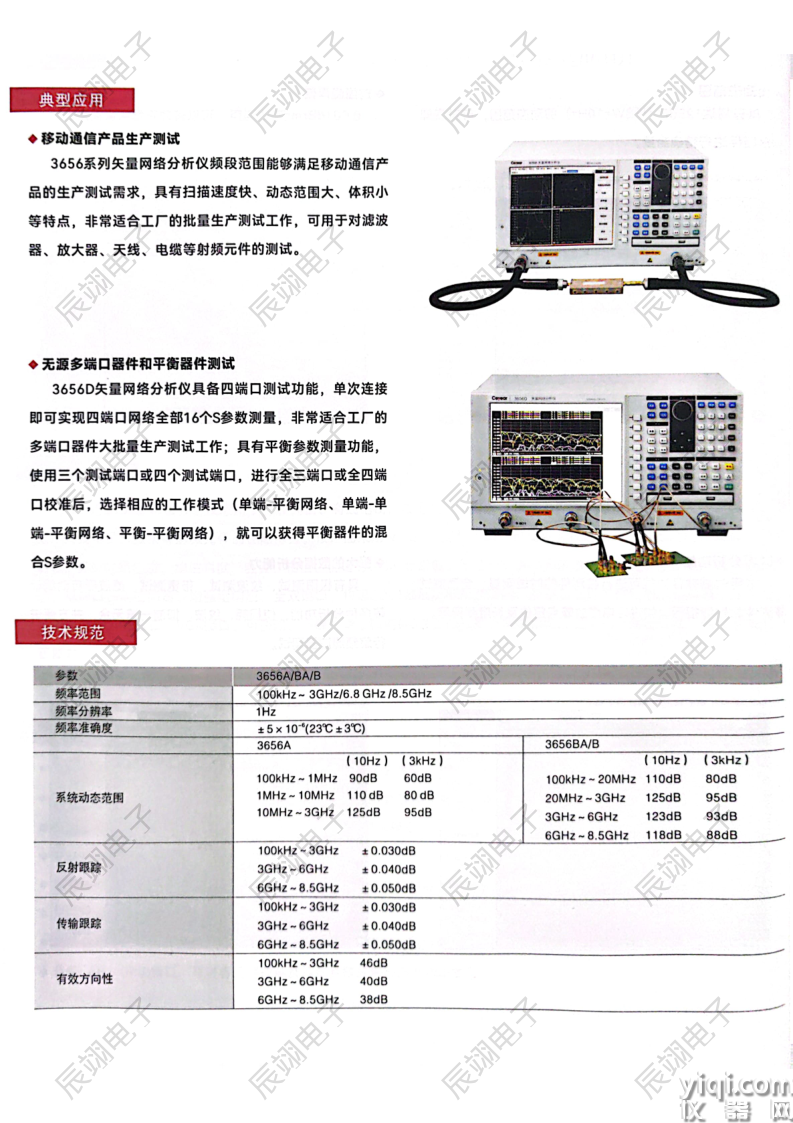

典型应用：

* 移动通信产品生产测试

3656系列矢量网络分析仪频段范围能够满足移动通信产品的生产测试需求，具有扫描速度快、动态范围大、体积小等特点，非常适合工厂

的批量生产测试工作，可用于对滤波器、放大器、天线、电缆等射频元件的测试，3656A也可选75Ω端口阻抗系统(选件3656-H01)，进行

有线电视元件的性能测量。

* 无源多端口器件和平衡器件测试

3656D矢量网络分析仪具备四端口测试功能，单次连接即可实现四端口网络全部16个S参数测量，非常适合工厂的多端口器件大批量生产测

试工作；具有平衡参数测量功能，使用三个测试端口或四个测试端口，进行全三端口或全四端口校准后，选择相应的工作模式（单端-平衡

网络、单端-单端-平衡网络、平衡-平衡网络），就可以获得平衡器件的混合S参数。
