中电科思仪3915B 2GHZ~9GHZ EMI测试接收机



中电科思仪3915B-EMI测试接收机频率范围:2Hz～9GHz

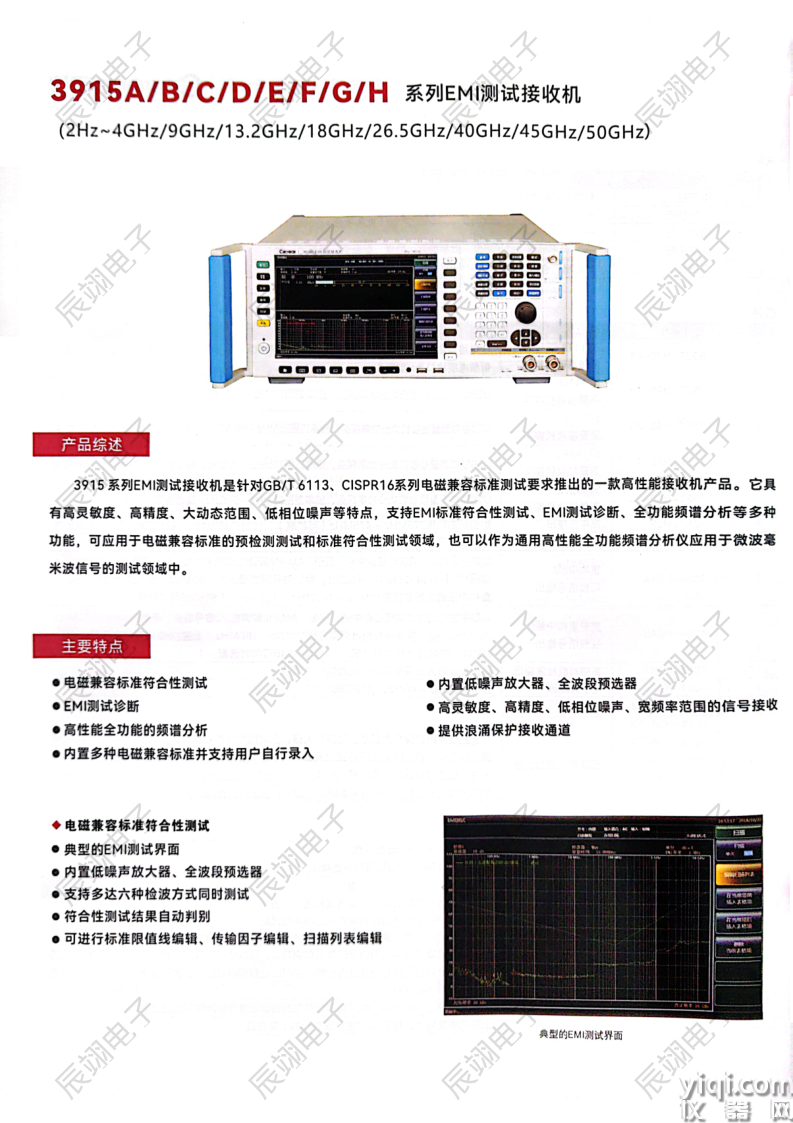

简介：3915A／B／C／D／E／F系列EMI测试接收机



* 频率范围：2Hz～4GHz    （3915A）；
                   2Hz～9GHz    （3915B）；
                   2Hz~13.2GHz  (3915C）；
                   2Hz~18GHz     (3915D）；
                   2Hz~26.5GHz   (3915E）；
                   2Hz~40GHz      (3915F）；
                   2Hz~45GHz      (3915G）；
                   2Hz~50GHz      (3915H）；

* EMI带宽（6dB）：1Hz、10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、
                              100kHz、 120kHz、1MHz、10MHz

* 相位噪声（1GHz载波）：≤-125dBc／Hz＠10kHz

* 载波1GHz频偏10kHz时：-128dBc/Hz的典型相噪

* 接收机灵敏度：s-31dBμV／Hz

* 多种功能：支持EMI标准符合性测试、EMI测试诊断、全功能频谱分析等





产品综述：

3915 系列EMI测试接收机是针对国家及国家电磁兼容标准测试需求推出的一款高性能接收机产品。它具有高灵敏度、高精度、大动态

范围、低相位噪声等特点，支持EMI标准符合性测试、EMI测试诊断、全功能频谱分析等多种功能，可应用于电磁兼容标准的预检测测

试和标准符合性测试领域，也可以作为通用高性能全功能频谱分析仪应用于微波毫米波信号的测试领域中。



功能特点：



* 电磁兼容标准符合性测试

典型的EMI测试界面

内置低噪声放大器、全波段预选器

支持多达六种检波方式同时测试

符合性测试结果自动判别

可进行标准限值线编辑、传输因子编辑、扫描列表编辑



* EMI测试诊断

超限峰值的自动搜索

设置限值线余量，改变列表中的信号入选条件

可自动对一系列频率点进行多检波方式的测试



* 全功能频谱分析

典型的频谱分析界面

信道功率测量

占用带宽测量

邻道功率测量



* 高性能

可达-34dBμV/Hz（40GHz）的典型显示平均噪声电平

+15dBm的典型TOI

载波1GHz频偏10kHz时，-128dBc/Hz的典型相噪

自动校准技术，减小测试误差



* 接口丰富

两个信号输入端口，射频输入2端口提供浪涌保护

提供本振输出端口、中频输入端口拓展频率测试范围

提供USB、LAN、GPIB、VGA等多种通用接口



典型应用：

电磁兼容标准的符合性测试

3915 系列EMI测试接收机可应用于电磁兼容标准的符合性测试中，如GB4824等标准的辐射发射和传导发射测试，主要应用场合为标准

暗室电磁兼容测试、电磁兼容预检测。
