中电科思仪1465L-V 100KHZ ~ 67GHZ 信号发生器



中电科思仪1465L-V信号发生器频率范围:100KHZ-67GHZ



简介：

* 1465C／D／F／H／L-V信号发生器：

      100kHz～10GHz （1465C-V）；
      100kHz～20GHz （1465D-V）；
      100kHz～40GHz （1465F-V）；
      100kHz～50GHz （1465H-V）；
      100kHz～67GHz （1465L-V）；

* 频率分辨率：0.001Hz

* 优越的矢量调制精度:全频段EVM<1.4%（4Msps）

* 数字调制样式：涵盖PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发生

* 矢量调制精度: 100kHz～40GHz频率范围内EVM<1.4%（测试值<1.0%）
                       40GHz～67GHz频率范围内EVM<2.5%（测试值<1.5%）。

*大屏幕触控 :  10.1吋宽屏LED显示器，1280×800高分辨率。

*接口 ：支持USB、LAN、GPIB、监视器等多种辅助接口

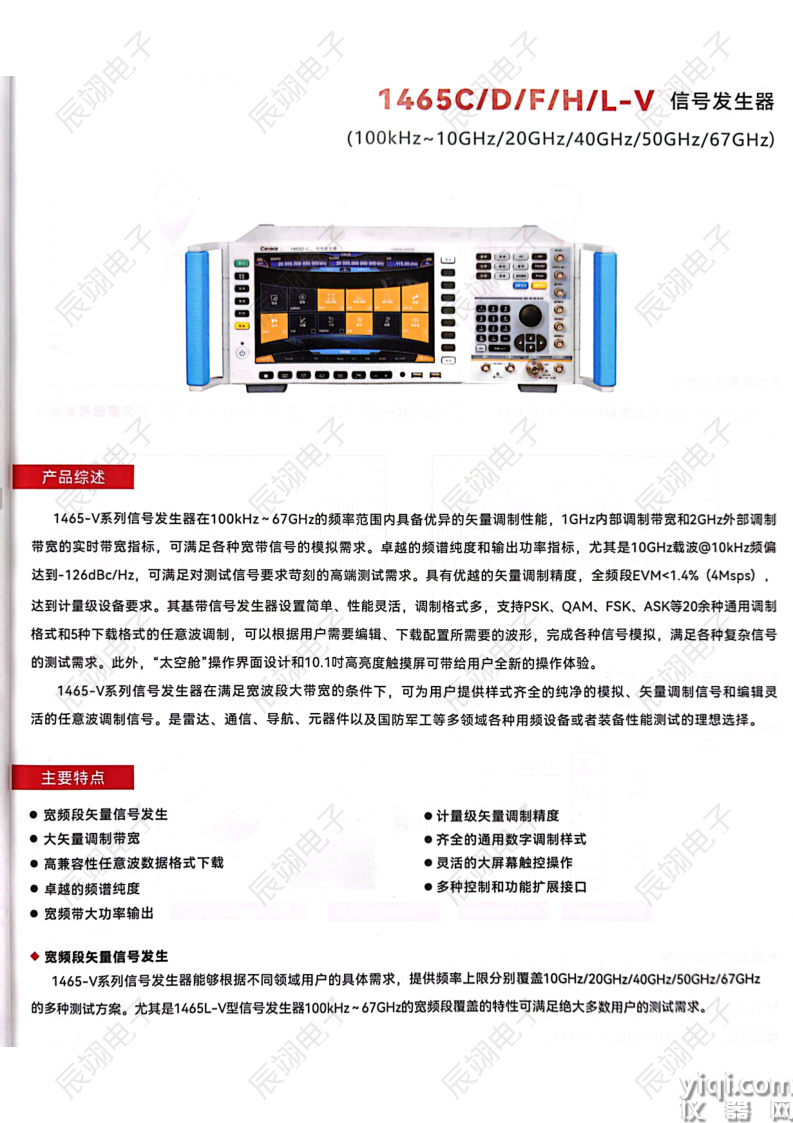

产品综述：

1465-V系列信号发生器在100kHz～67GHz的频率范围内具备优异的矢量调制性能，1GHz内部调制带宽和2GHz外部调制带宽的实时带宽指标，

可满足各种宽带信号的模拟需求。卓越的频谱纯度和输出功率指标，尤其是10GHz载波@10kHz频偏达到-126dBc/Hz，可满足对测试信号要求

苛刻的高端测试需求。具有优越的矢量调制精度，全频段EVM<1.4%（4Msps），达到计量级设备要求。其基带信号发生器设置简单、性能灵活，

调制格式多，支持PSK、QAM、FSK，ASK等20余种通用调制格式和5种下载格式的任意波调制，可以根据用户需要编辑、下载配置所需要的波形，

完成各种信号模拟，满足各种复杂信号的测试需求。此外，“太空舱”操作界面设计和10.1吋高亮度触摸屏可带给用户全新的操作体验。1465-V系

列信号发生器在满足宽波段大带宽的条件下，可为用户提供样式齐全的纯净的模拟、矢量调制信号和编辑灵活的任意波调制信号。是通信、导航、

元器件等多领域各种用频设备性能测试的理想选择。





功能特点：



*宽频段矢量信号发生

1465-V系列信号发生器能够根据不同领域用户的具体需求，提供频率上限分别覆盖10GHz/20GHz/40GHz/50GHz/67GHz的多种测试方案。尤其

是1465L-V型信号发生器100kHz～67GHz的宽频段覆盖的特性可满足绝大多数用户的测试需求。

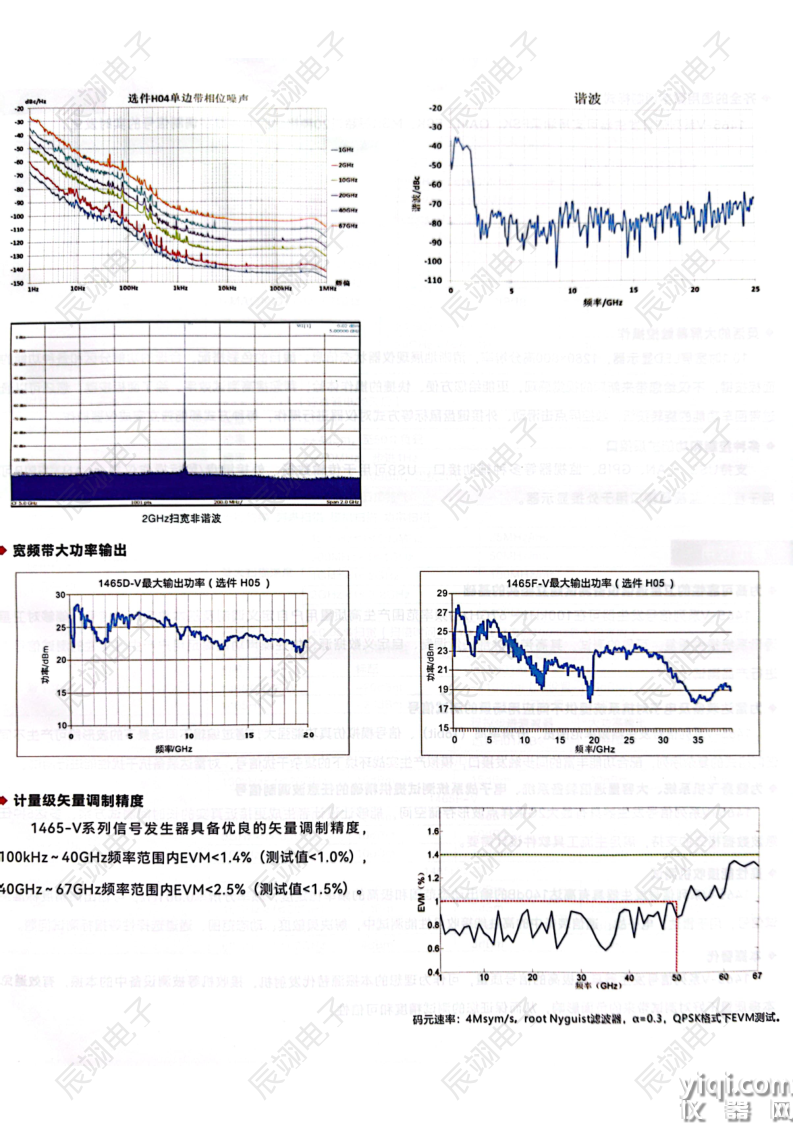

*计量级矢量调制精度

1465-V系列信号发生器具备优良的矢量调制精度，100kHz～40GHz频率范围内EVM<1.4%（测试值<1.0%），40GHz～67GHz频率范围内EVM<2.5%

（测试值<1.5%）。

*齐全的通用数字调制样式

1465-V系列信号发生器可支持涵盖PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发生。

*灵活的大屏幕触控操作

10.1吋宽屏LED显示器，1280×800高分辨率，清晰地展现仪器状态信息。醒目的色彩搭配、合理的功能分区和各种功能的面板按键，不仅给您带来

新颖的视觉感观，更能给您方便、快捷的操作体验，帮您提高测试效率。除了面板按键，您还可以通过带回车功能的旋转按钮、触控屏点击滑动、外

接键盘鼠标等方式对仪器进行操作，每种方式都能独立完成仪器操作。

*多种控制和功能扩展接口

支持USB、LAN、GPIB、监视器等多种辅助接口，USB可用于传输数据、外接键盘/鼠标操作仪器，LAN、GPIB可用于程控，监视器接口用于外接显示器。





典型应用：

*为高可靠性的通信设备测试建立坚实的基础

1465-V系列信号发生器可在100kHz～67GHz的频率范围产生高质量用户自定义调制及基本数字调制信号，能够对通讯系统提供重复、可靠的测试。

其高带宽外部矢量调制、自定义数据源、加性噪声功能满足用户产生真实性的测试信号来进行产品测试。

*提供不同应用场景的测试信号

1465-V系列信号发生器频率范围宽、分辨率高（16bit）、信号模拟仿真功能强大，通过编辑不同场景下的波形段可产生不同调制格式的复杂序列，

配合功能丰富的同步触发接口，模拟产生复杂干扰信号。

*为各类系统、大容量通信装备系统测试提供精确的任意波调制信号

1465-V系列信号发生器具有最大2G采样点波形存储空间，能够让设计者生成更接近真实的长时间测试方案，多达5种任意波数据格式的支持，满足主流工具软件设计需要。

*高性能接收机测试

1465-V系列信号发生器具有高达140dB的输出动态范围和极高的频率稳定度，频率分辨率0.001Hz，可输出高精度标准测试信号，用于通信装备中的

高性能接收机性能测试中，解决灵敏度、动态范围、通道选择性等指标测试问题。

*本振替代

1465-V系列信号发生器具有极高的信号质量，可作为理想的本振源替代发射机、接收机等被测设备中的本振，有效避免本振质量不好对测试带来的负面影响，

从而保证您的测试精度和可信性。
