罗德与施瓦茨RS LCX200 ～500 kHz LCR测试仪

罗德与施瓦茨 RS LCR测试仪LCX200：4 Hz ～ 500 kHz 可升级10 MHz（Opt.）

主要特点

型号：R&S®LCX100

▶  信号频率：4 Hz ～ 300 kHz
▶  信号电压：100 mV ～ 10 V
▶ 阻抗测量的基本精度 ：±0.05%
▶ 相位测量的基本精度 ：±0.03°
▶ 最大 40V 的 DC 偏置
▶ 数据采集功能
▶ 测量范围：100 MΩ ～ 100 MΩ
▶ 测量参数：Cp、Cs、Lp、Ls、D、Q、G、Rp、Rs、Rdc、R、X、Z、
                     Y、Θd、Θr、B、M、N

型号：R&S®LCX200

▶  信号频率：4 Hz ～500 KHz / 可升级 10 MHz（Opt.）
▶  信号电压：< 1 MHz：100 mV ～ 10 V、
                     > 1 MHz：100 mV ～ 2 V
▶ 可升级至 10 MHz 的频率范围
▶ 阻抗测量的基本精度 ：±0.05%
▶ 相位测量的基本精度 ：±0.03°
▶ 最大 40V 的 DC 偏置
▶ 数据采集功能
▶ 测量范围：100 MΩ ～ 100 MΩ
▶ 测量参数：Cp、Cs、Lp、Ls、D、Q、G、Rp、Rs、Rdc、R、X、Z、
                     Y、Θd、Θr、B、M、N

▶性能非凡的组件测试设备

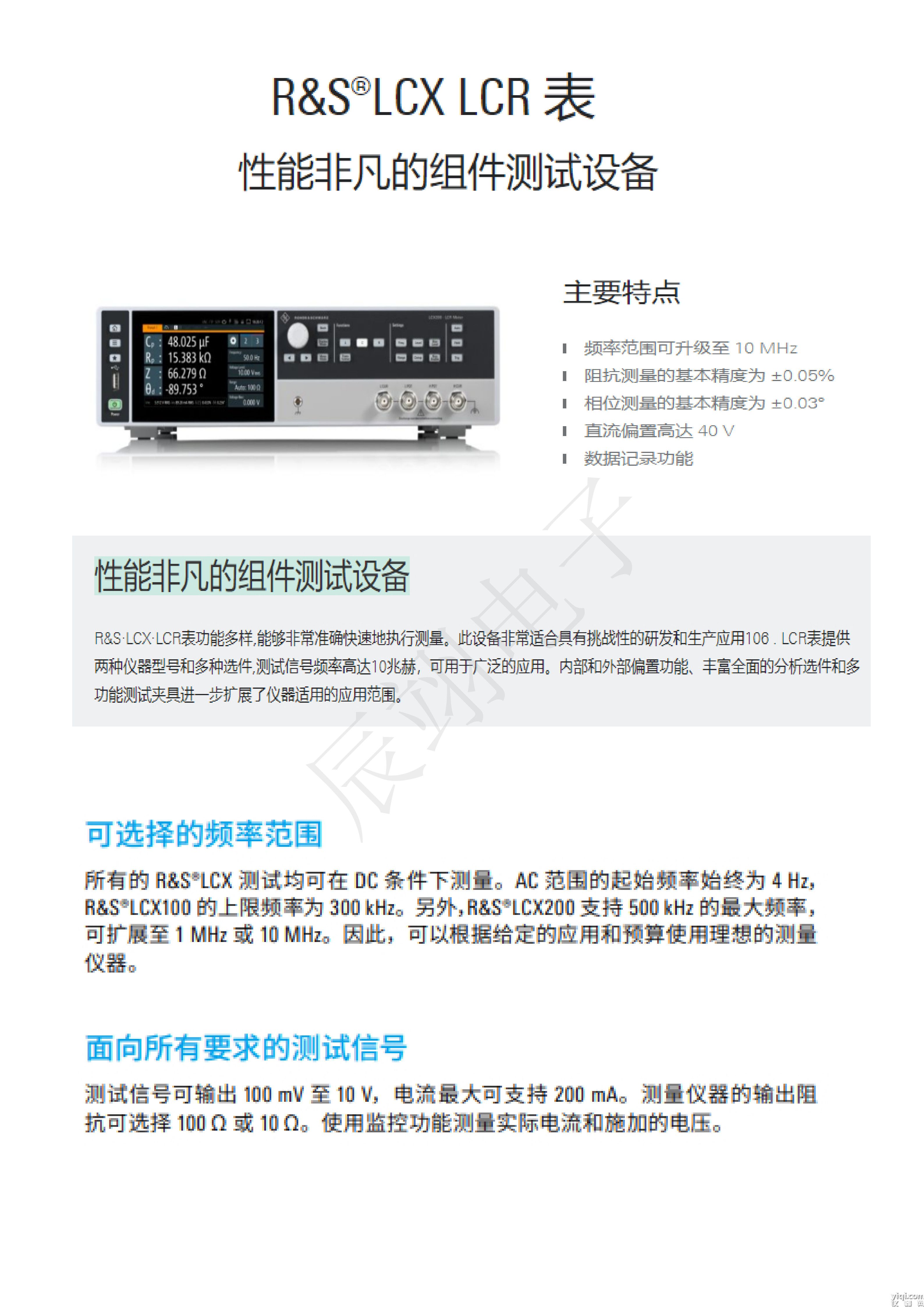

R&S·LCX·LCR表功能多样,能够非常准确快速地执行测量。此设备非常适合具有挑战性的研发和生产
应用106 . LCR表提供两种仪器型号和多种选件,测试信号频率高达10兆赫，可用于广泛的应用。内部
和外部偏置功能、丰富全面的分析选件和多功能测试夹具进一步扩展了仪器适用的应用范围。

▶可选择的频率范围

所有的 R&S®LCX 测试均可在 DC 条件下测量。AC 范围的起始频率始终为 4 Hz，R&S®LCX100 的上
限频率为 300 kHz。另外，R&S®LCX200 支持 500 kHz 的最大频率，可扩展至 1 MHz 或 10 MHz。
因此，可以根据给定的应用和预算使用理想的测量仪器。

▶面向所有要求的测试信号

测试信号可输出 100 mV 至 10 V，电流最大可支持 200 mA。测量仪器的输出阻抗可选择 100 Ω 或 10 Ω。
使用监控功能测量实际电流和施加的电压。

▶高分辨率触摸屏

R&S®LCX 的操作使用电容式触摸屏，显示虚拟键盘以输入数值。另外，在电压、电流以及频率的
设置中也可以使用旋钮。画面上的测量值由最大 5 位的分辨率显示，可一次显示最多 4 个测量值。

▶测量的图形化表现

较大的显示屏幕也可以使用图形显示。可以针对时间选择并绘制最多 4 个测量曲线，也可以添加
和标记最小值和最大值。

▶DC 偏置

R&S®LCX 输出最大 10 V 的 DC 偏置电压。作为选件，还可以设置 DC 偏置电流（最大 200 mA）。

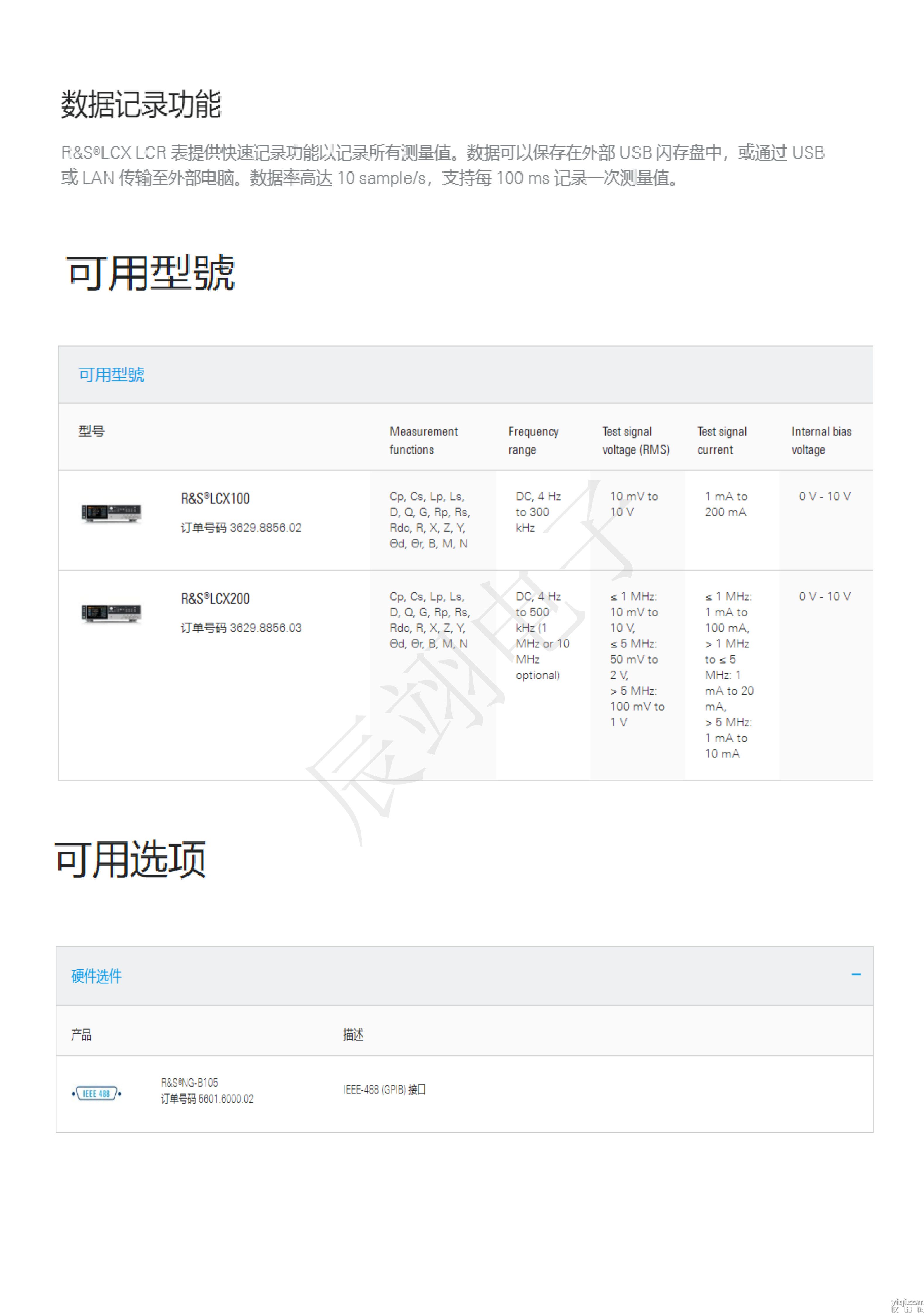

▶订购信息

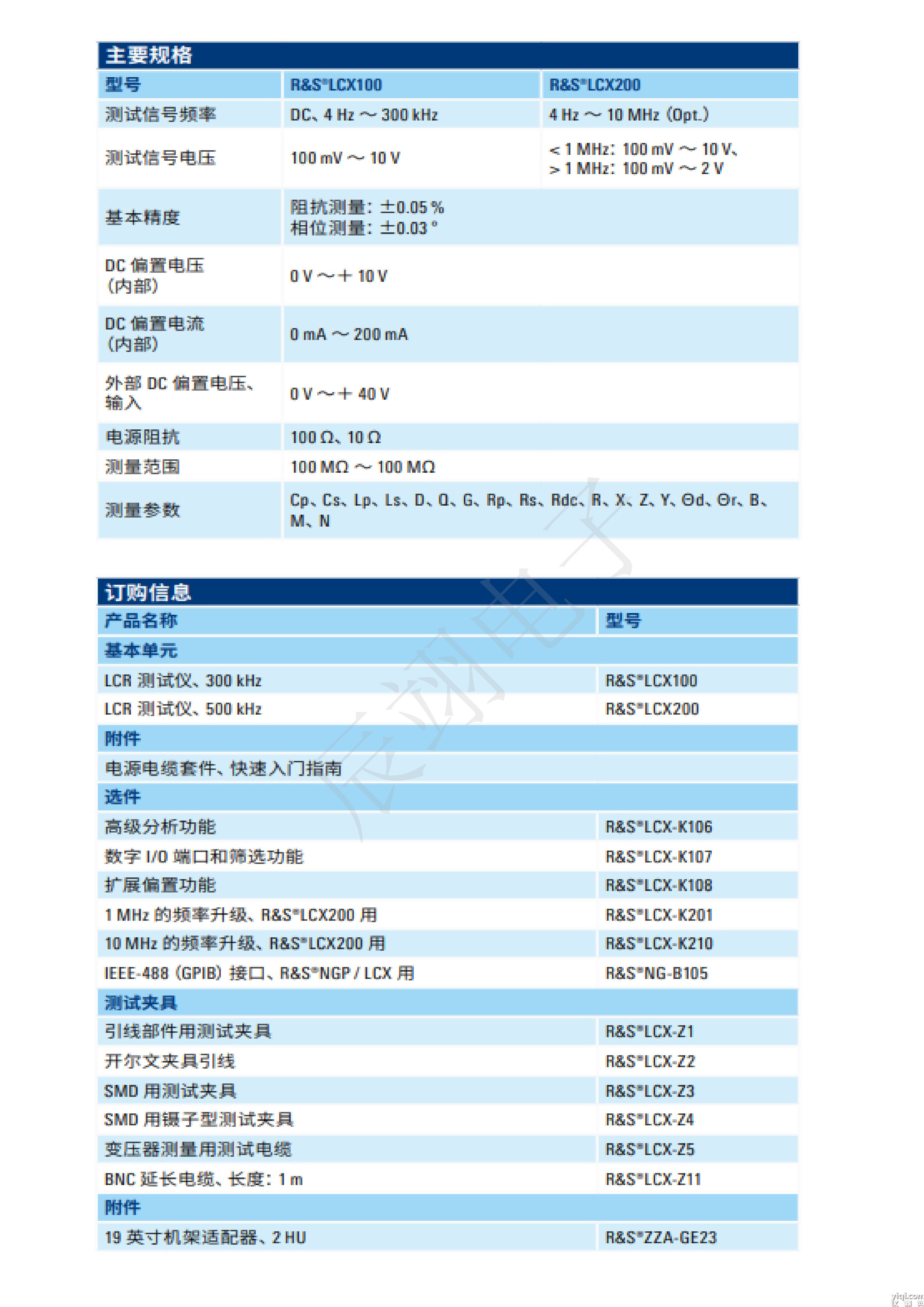

产品名称                                型号
LCR 测试仪、300 kHz       R&S®LCX100
LCR 测试仪、500 kHz       R&S®LCX200

▶选件

R&S®LCX-K106：高级分析功能
R&S®LCX-K107：数字 I/O 端口和筛选功能
R&S®LCX-K108：扩展偏置功能
R&S®LCX200：1 MHz 的频率升级、 用 R&S®LCX-K201
R&S®LCX-K210：10 MHz 的频率升级、R&S®LCX200 用
R&S®NG-B105：IEEE-488（GPIB）接口、R&S®NGP / LCX 用

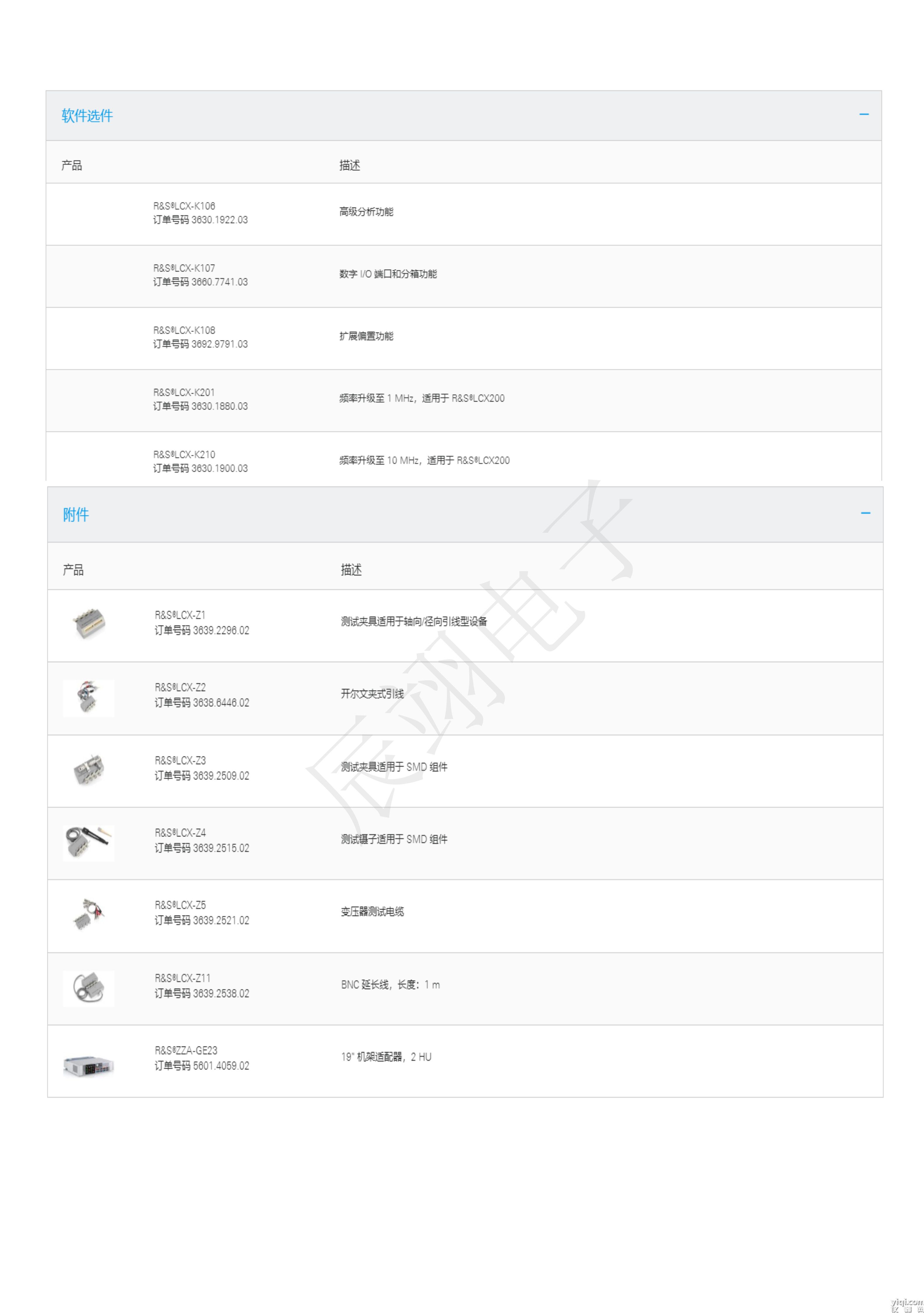

测试夹具

R&S®LCX-Z1：引线部件用测试夹具
R&S®LCX-Z2：开尔文夹具引线
R&S®LCX-Z3：SMD 用测试夹具
R&S®LCX-Z4：SMD 用镊子型测试夹具
R&S®LCX-Z5：变压器测量用测试电缆
R&S®LCX-Z11：BNC 延长电缆、长度：1 m

附件
R&S®ZZA-GE23：19 英寸机架适配器、2 HU
