罗德与施瓦茨RS ESRP3 ~ 3GHZ EMI测试接收机

罗德与施瓦茨 RS EMI 测试接收机ESRP3 : 9 kHz ～ 3.6 GHz (10 Hz 可选）


主要规格

▶ 频率范围 ：9 kHz ～ 3.6 / 7 GHz、10 Hz ～ 3.6 / 7 GHz（Opt.）
▶ 显示平均噪声电平：RF 前置放大器 OFF: 500 MHz（BW 120 kHz）, < 6 dBμV / 3 GHz（BW 1 MHz）, < 17 dBμV
                                 RF 前置放大器 ON: 500 MHz（BW 120 kHz）, < -7 dBμV / 3 GHz（BW 1 MHz）, < 5 dBμV
▶ 扫描点数：分析仪模式（标准）：101 ～ 32001 点、分析仪模式（EMI）：101 ～ 200,001 点接收机模式：4,000,000 点
▶ 检波器： 最大 / 最小峰值、QP、RMS、AVG、CISPR-AVG、CISPR-RMS
▶ 画面尺寸: 8.4 英寸、SVGA 彩色触摸屏显示器
▶ 功耗: 100 W（典型值）、180 W（全选件配置时）
▶ 外形尺寸:（W×H×D） 412 ㎜ ×197 ㎜ ×417 ㎜
▶ 重量: 9.5 kg

主要特点

▶ 频率范围 ：9 kHz ～ 3.6 / 7 GHz / 下限频率可扩展 10 Hz（Opt.）
▶ 搭载 EMI 测试接收机和频谱分析仪
▶ 通过选件提供预选器和前置放大器

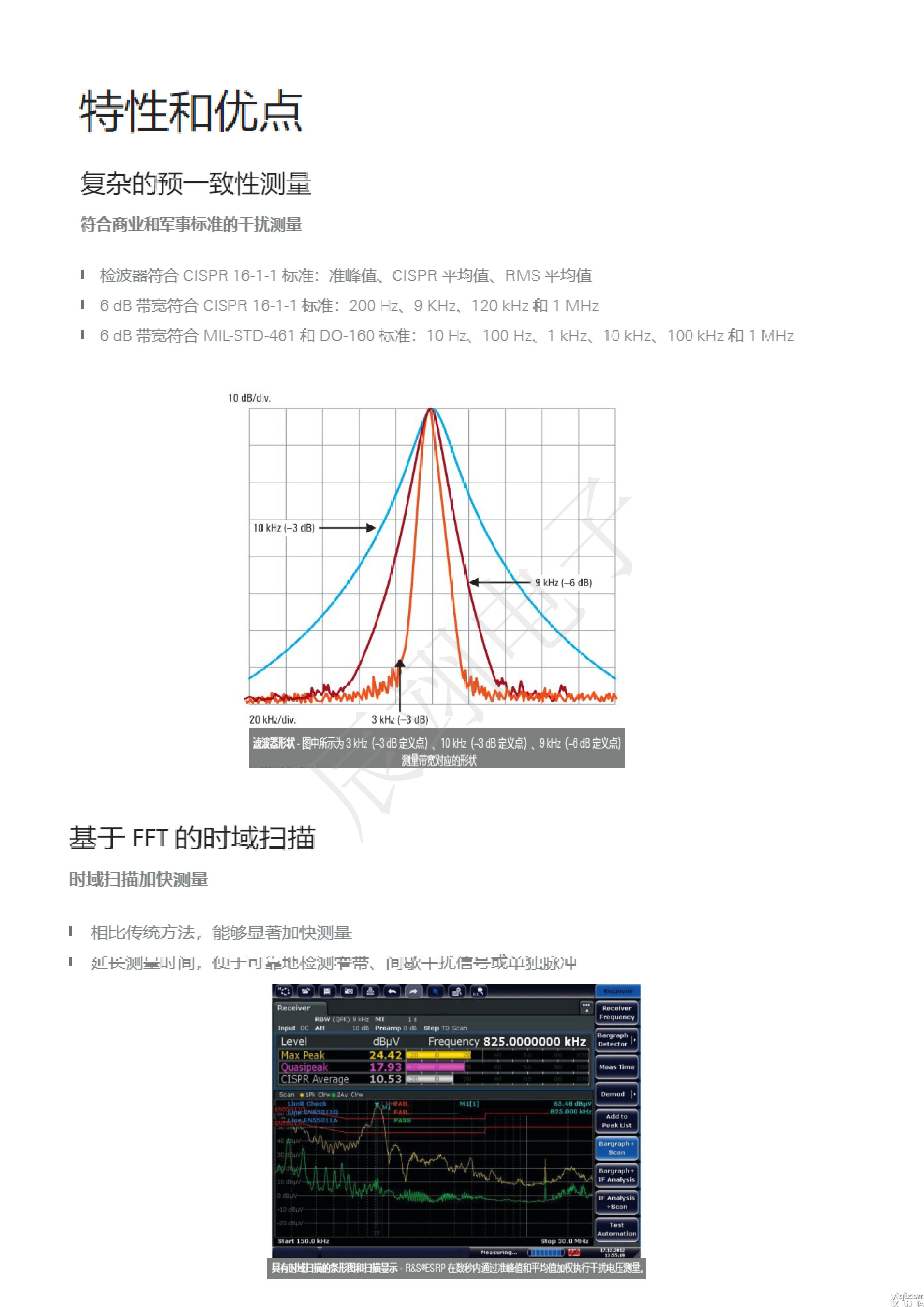

▶ 通过 FFT 处理的时域扫描功能

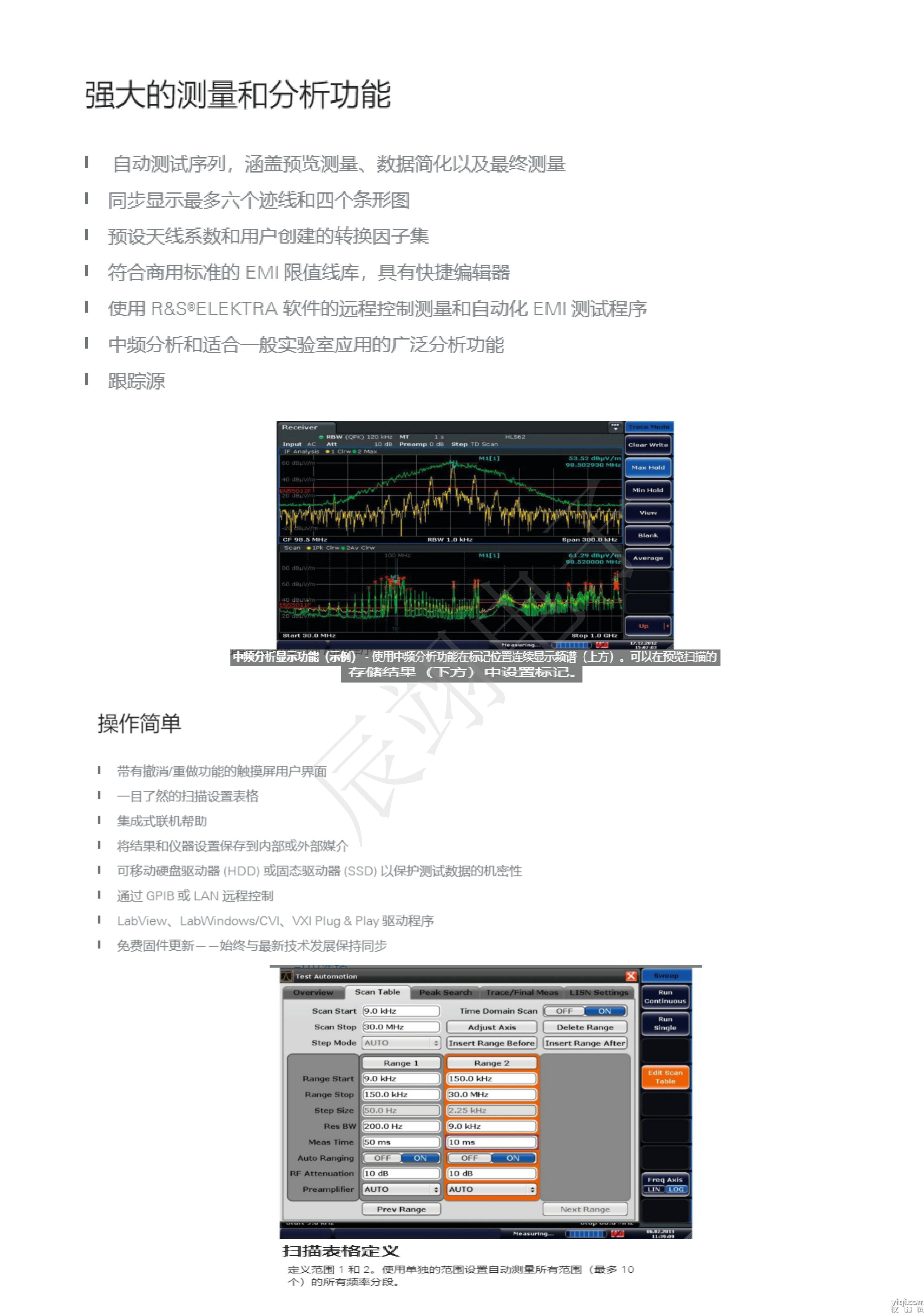

▶ 标准配置自动测试序列功能
▶ IF 分析功能选件
▶ CISPR16-1-1 预认证测试
▶ 分辨率带宽符合 CISPR 16-1-1 和 MIL-STD 标准
▶ 各种检波器 ：最大最小峰值、平均、RMS、QP、CISPR-AVG、  CISPR-RMS

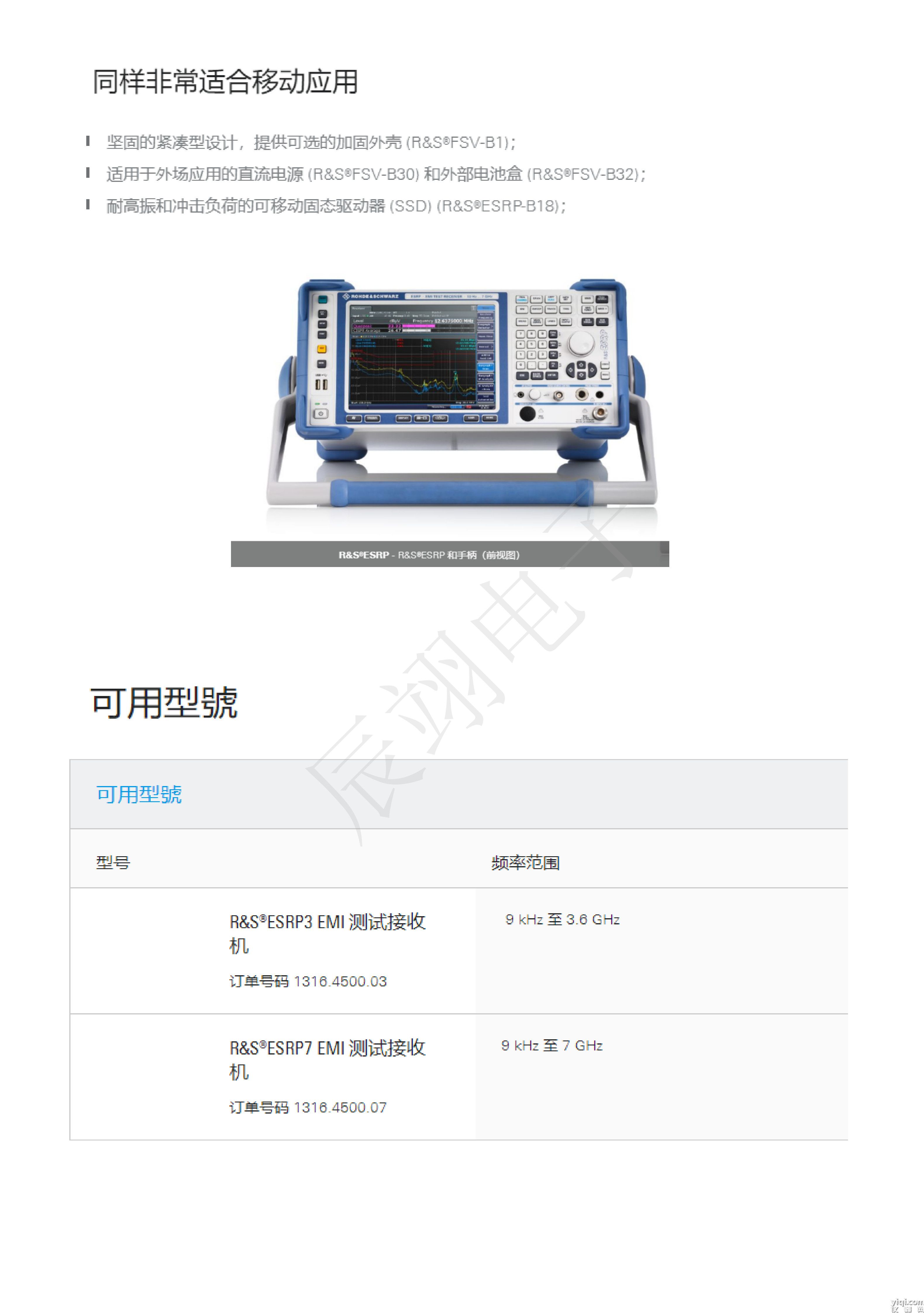

▶ 订购信息

产品名称 /主体                                   型号
EMI 测试接收机 9 kHz ～ 3.6 GHz          R&S®ESRP3
EMI 测试接收机 9 kHz ～ 7 GHz             R&S®ESRP7

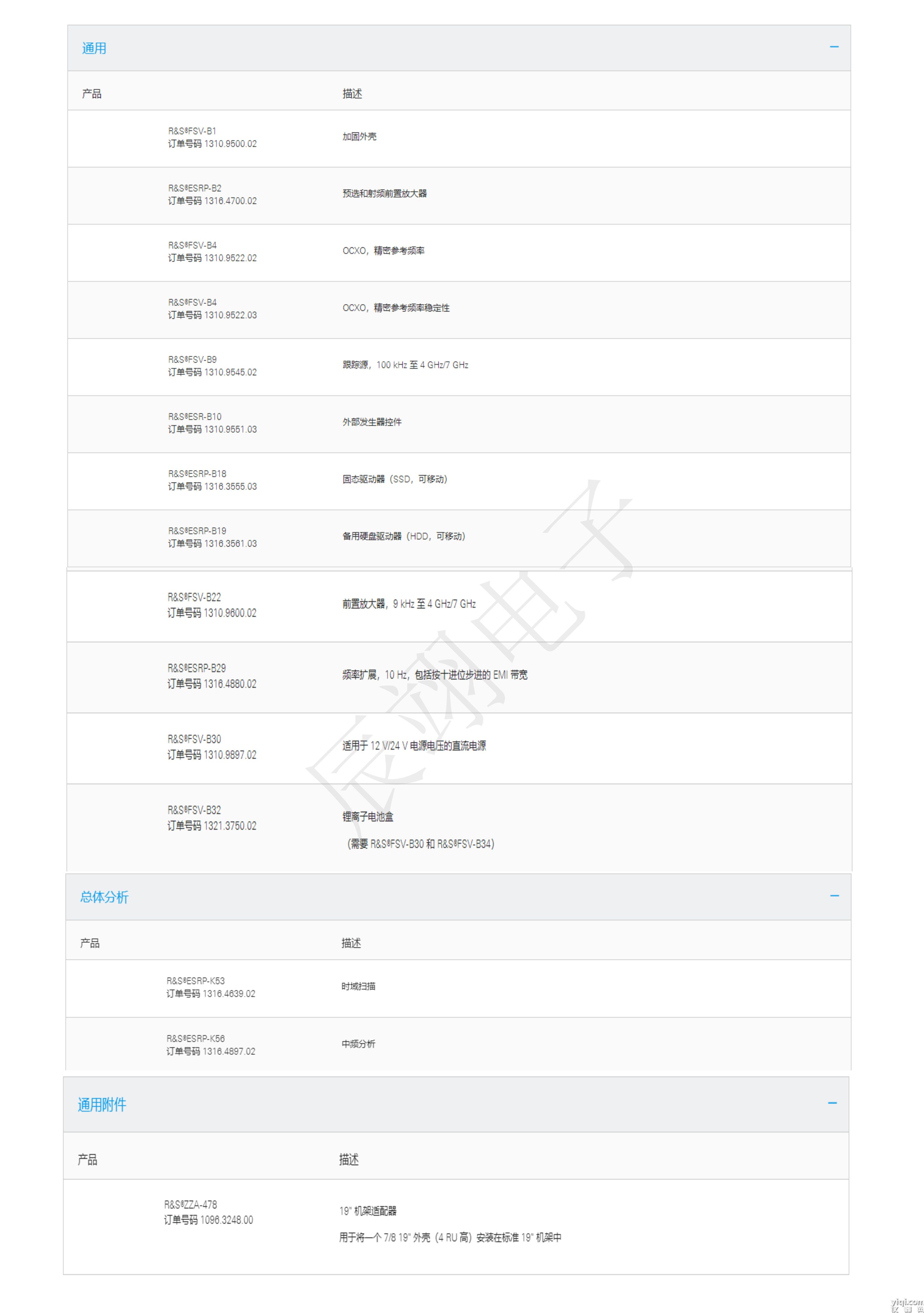

▶ 选件

R&S®ESRP-B2：预选器和前置放大器
R&S®FSV-B4：OCXO 高稳晶振
R&S®FSV-B9：跟踪源 (100 kHz ～ 7 GHz)
R&S®FSV-B10：外部信号源控制
R&S®FSV-B22：RF 前置放大器 (100 kHz ～ 7 GHz )
R&S®ESRP-B29：10Hz 低频频率扩展和增加 EMI 分辨率带宽
R&S®ESRP-K53：时域扫描
R&S®ESRP-K56：IF 分析功能
