罗德与施瓦茨RS FSVA3030～30GHZ信号与频谱分析仪



罗德与施瓦茨RS FSVA3030 信号与频谱分析仪频率范围：10Hz ～ 30GHz


主要规格：

▶ 频率范围：2 Hz ～ 4 / 7.5 / 13.6 / 30 / 44 / 50 / 54 GHz

▶ 相位噪声（典型值、1 GHz、10 kHz 偏移）：< -120 dBc / Hz

▶ 分辨率带宽：1 Hz ～ 10 MHz

▶ 显示平均噪声电平（典型值、7.5 GHz、使用前置放大器）：-167 dBm / Hz

▶ TO（I 典型值、10 MHz ～ 3.6 GHz）：+20 dBm

▶ 总体不确定度（7.5 GHz）：±0.39 dB

▶ 分析带宽：28 / 40 / 200 / 400 / 600 / 1000 MHz



主要特点

▶ 支持包括 5 GNR 的最新数字通信标准

▶ 根据所需性能选择两个不同版本

▶ 最高频率 54 GHz

▶ 相位噪声（1 GHz，10 kHz 偏移）： -127 dBc / Hz

▶ IQ 分析带宽 ：最大 1 GHz 带宽

▶ 简洁实现复杂测量的创新 GUI"

▶ 支持多点触摸的图形用户界面、SCPI 记录器以及基于事件的操作

▶ 多种模拟和数字信号分析选件，包括 5G NR 信号分析



非常适用于实验室以及生产过程中的高要求信号分析任务
R&S®FSVA3000 信号与频谱分析仪的分析带宽高达 1 GHz，并具有低至 –120 dBc/Hz 的相位噪声和高动态范围，适用
于要求严格的 5G NR 测量应用。分析仪测量速度快，使用简单，非常适用于实验室和生产过程中的高要求信号分析任务。

▶技术参数

型号                    频率范围                                                                                                             相位噪声                                                 最大分析带宽

FSVA3004     10 Hz 至 4 GHz（使用FSV3-B710 选件：2 Hz 至 4 GHz）         < –127 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置，B710 选件）         400 MHz

FSVA3007     10 Hz 至 7.5 GHz（使用FSV3-B710 选件：2 Hz 至 7.5 GHz）    < –127 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置，B710 选件）         400 MHz

FSVA3013     10 Hz 至 13.6 GHz（使用FSV3-B710 选件：2 Hz 至 13.6 GHz） < –127 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置，B710 选件）         1 GHz

FSVA3030     10 Hz 至 30 GHz（使用 FSV3-B710 选件：2 Hz 至 30 GHz）      < –127 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置，B710 选件）        1 GHz

FSVA3044     10 Hz 至 44 GHz（使用 FSV3-B710 选件：2 Hz 至 44 GHz）      < –127 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置，B710 选件）        1 GHz

FSVA3050     10 Hz 至 50 GHz（使用FSV3-B710和B54G选件：2 Hz至 54GHz）< –127 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置，B710 选件）       1 GHz



▶订购信息

产品名称                                         型号                                                主体

频谱分析仪：                            10 Hz ～ 4 GHz                               R&S®FSVA3004

频谱分析仪：                           10 Hz ～ 7.5 GHz                              R&S®FSVA3007

频谱分析仪：                           10 Hz ～ 13.6 GHz                             R&S®FSVA3013

频谱分析仪：                           10 Hz ～ 30 GHz                               R&S®FSVA3030

频谱分析仪：                           10 Hz ～ 44 GHz                                R&S®FSVA3044

频谱分析仪：                           10 Hz ～ 50 GHz                                R&S®FSVA3050

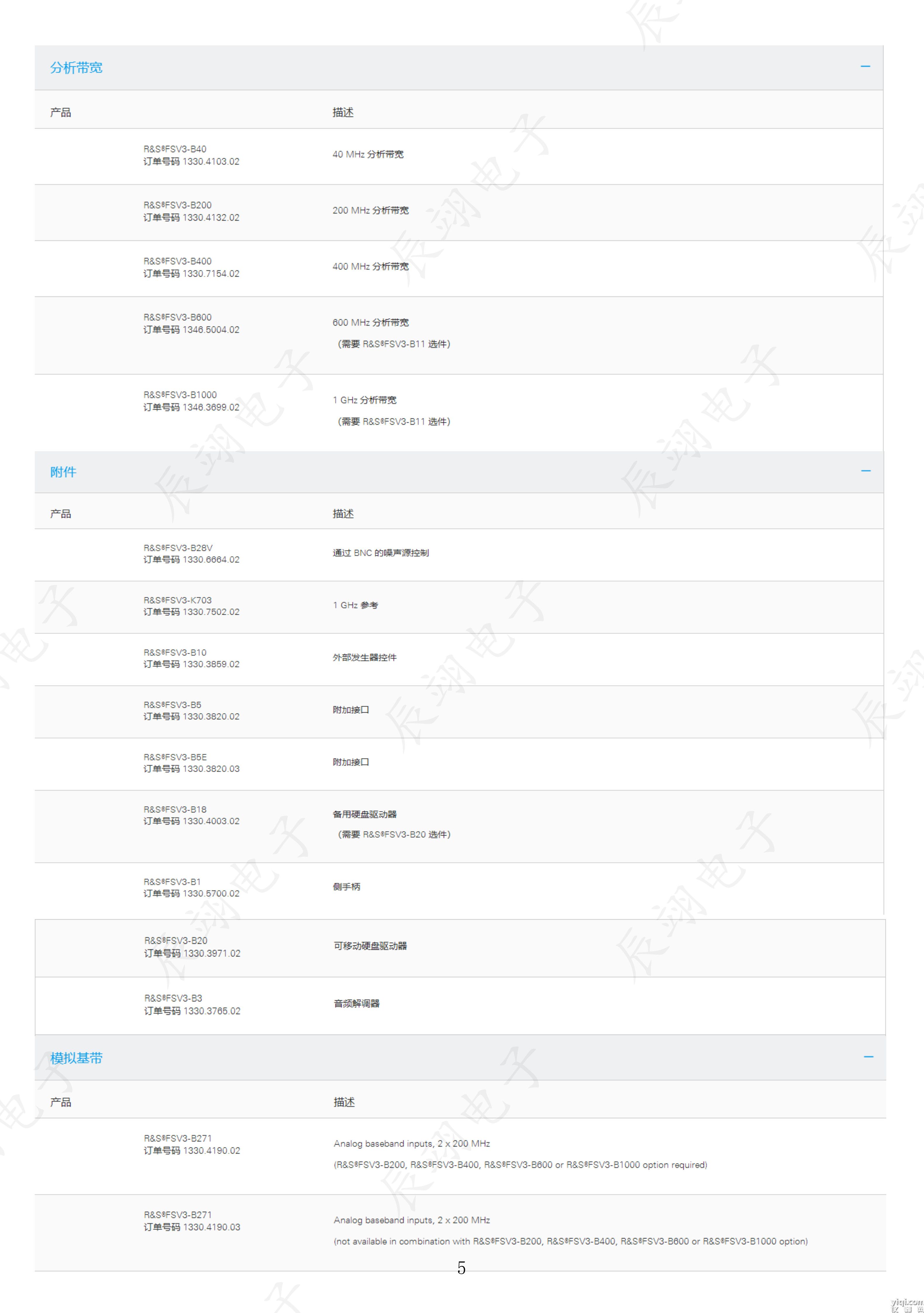

▶选件

R&S®FSV3-B4：OCXO 参考振荡器

R&S®FSV3-B5：添加接口（包含 GPIB）

R&S®FSV3-B10：外部发生器控制

 R&S®FSV3-B11：YIG 预选器旁路

R&S®FSV3-B40：分析带宽扩展 40 MHz

R&S®FSV3-B200：分析带宽扩展 200 MHz

R&S®FSV3-B400：分析带宽扩展 400 MHz

R&S®FSV3-B600：分析带宽扩展 600 MHz

R&S®FSV3-B1000：分析带宽扩展 1 GHz

R&S®FSV3-B114：增强计算能力

R&S®FSV3-B24：前置放大器

R&S®FSV3-B25：1 dB 步进电子衰减器

R&S®FSV3-B54G：54 GHz 频率扩展 ** 仅 FSVA3050 *

R&S®FSV3-K7031 GHz 参考

R&S®FSV3-B710相位噪声和噪声电平的降低

R&S®FSV3-B610 Gbit/s LAN 接口
