优利德UPO/MSO2000系列示波器

UPO/MSO2000系列混合信号示波器是基于UNI-T独创的Ultra Phosphor技术的一款多功能、高性能的示波器，实现了易用性、优异的技术指标及众多功能特性的完美结合，可帮助用户更快地完成测试工作。是针对广泛的数字示波器市场包括通信，半导体，计算机，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。

概述

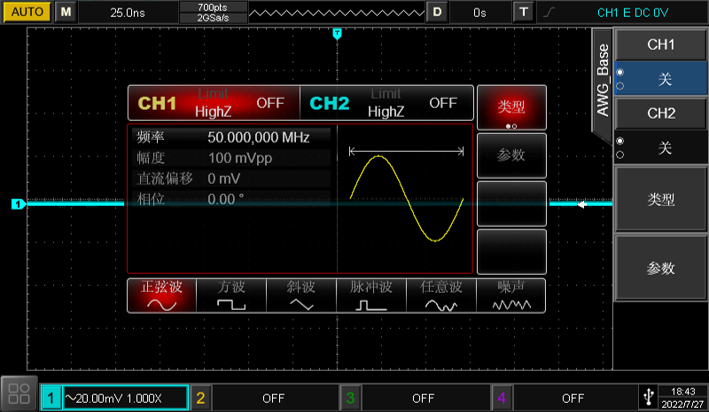

内置双通道50MHz信号发生器（仅MSO-S型号）

• 频率分辨率：1μHz

• 采样率：250MSa/s

• 波形：正弦波、方波、斜波、脉冲波、噪声、直流DC、任意波形

• 工作模式：输出选通、持续、调制

• 调制类型：AM、FM

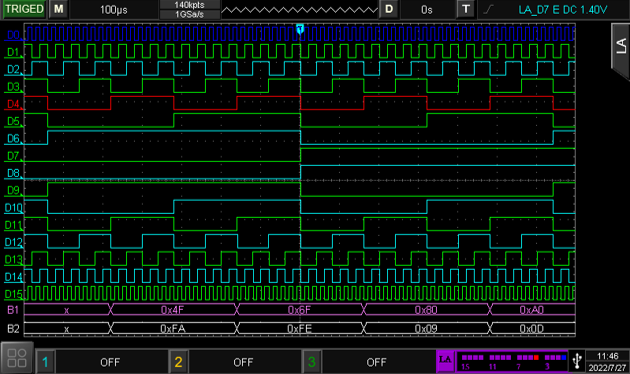

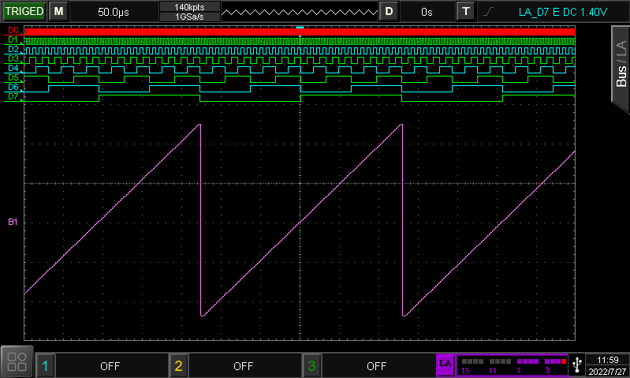

LA逻辑分析仪 （仅MSO型号）

用于并行总线，协议解码和时序测量。逻辑分析仪探头：

• 输入阻抗：101kΩ

• 电压摆幅：500mV

• 最小可侦测脉冲宽度:5ns

• 探头长度：1m

• MSO2000系列数字通道实时采样率：1GS/s

• MSO2000系列数字通道存储深度：56Mpts

•

•

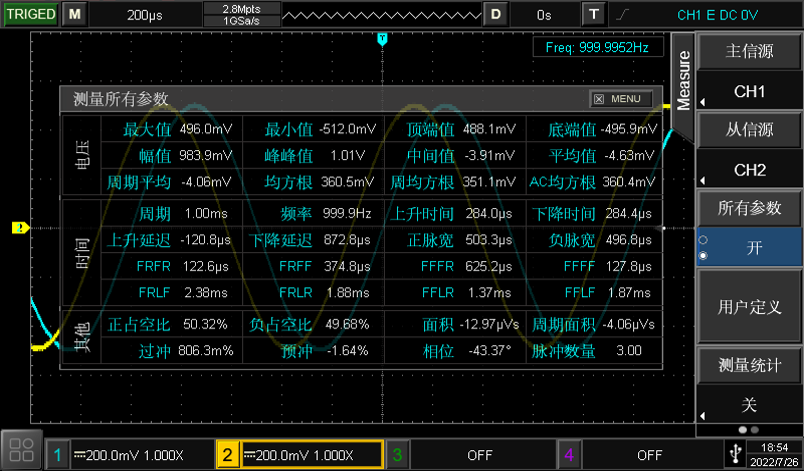

自动测量参数多达36种

最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、AC均方根、面积、周期面积、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、脉冲计数共36种测量参数

XY模式

XY模式光标测量，可以快速测量两路信号之间的相位差

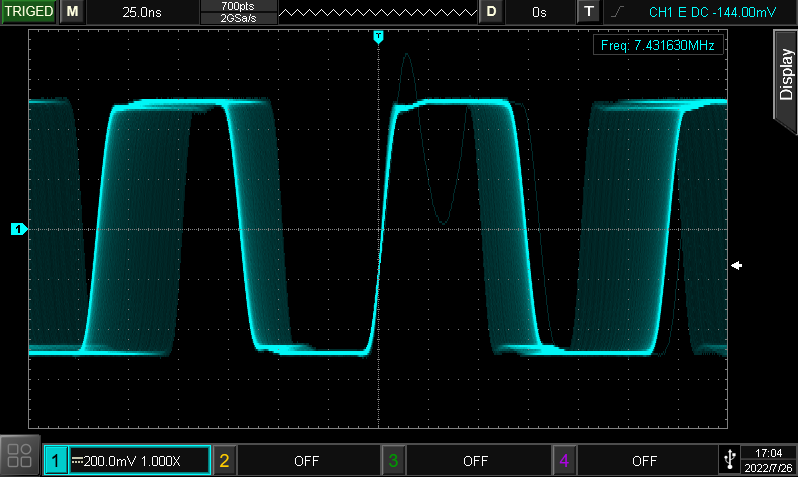

200,000 wfms/s - 捕获更快的波形

提高了捕获极低概率事件的能力，可更直观的观察信号抖动和毛刺

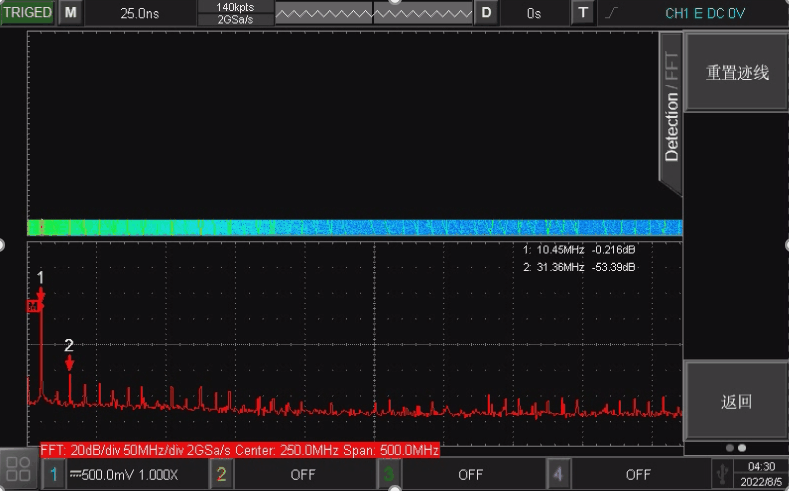

增强型FFT

4M点增强FFT，支持频率设置，瀑布图，检波设置和标记测量等，支持分屏显示及高级测量功能

区域触发

区域触发可和现有的基础触发、高级触发、协议触发组合使用，可以完成各种偶发、复杂特征信号的捕获

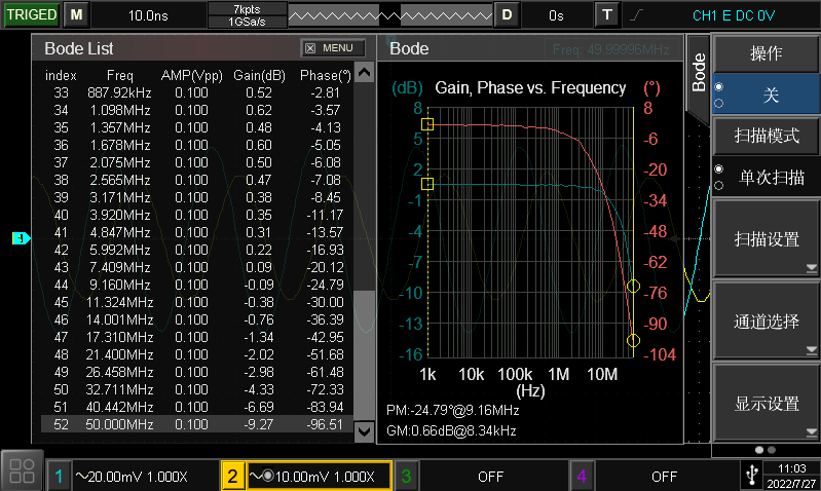

波特图

用于环路分析。是一种经常用于表征当今各种电子设计的频率响应（增益和相位与频率）的关键测量，包括无源滤波器、放大器电路和开关模式电源的负反馈网络。

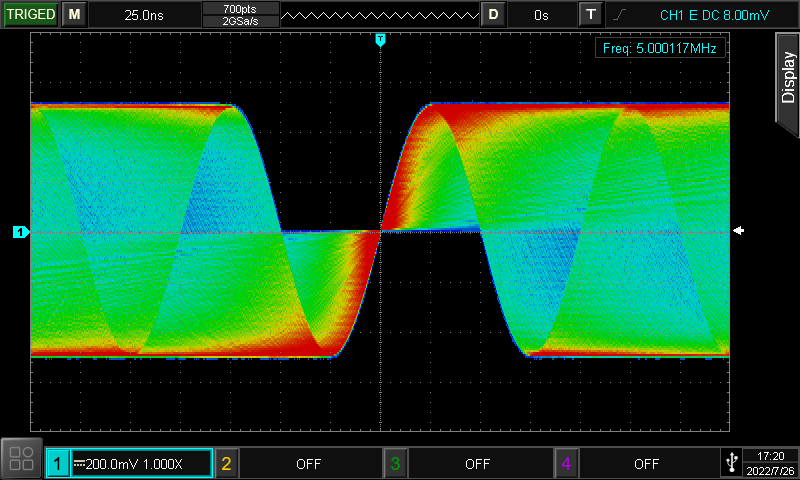

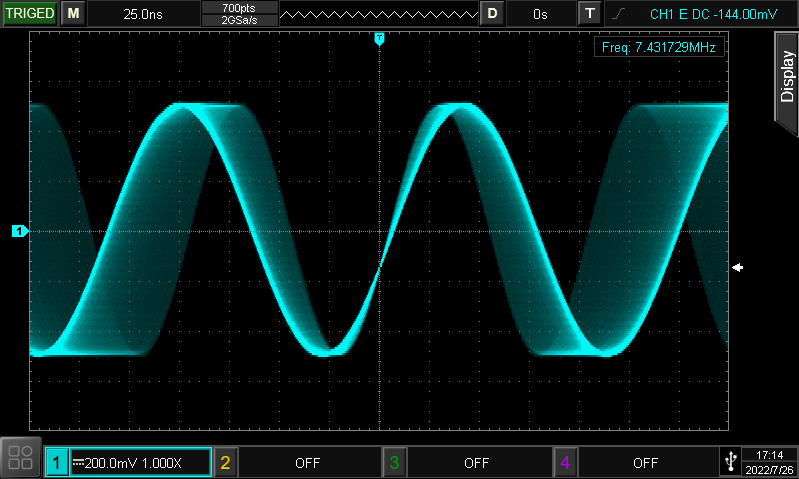

256级灰度显示

256级波形灰度显示，提供类似模拟示波器的荧光效果显示，不仅显示波形随时间的变化信息，而且能及时体现信号出现的概率。

•

•

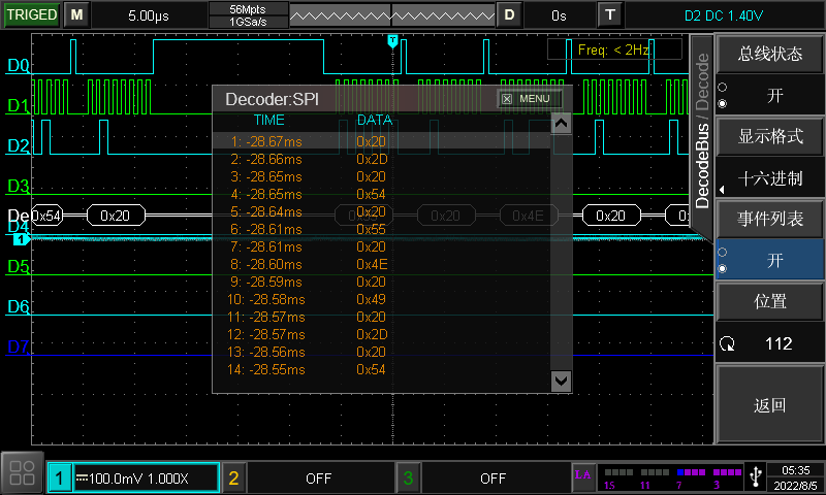

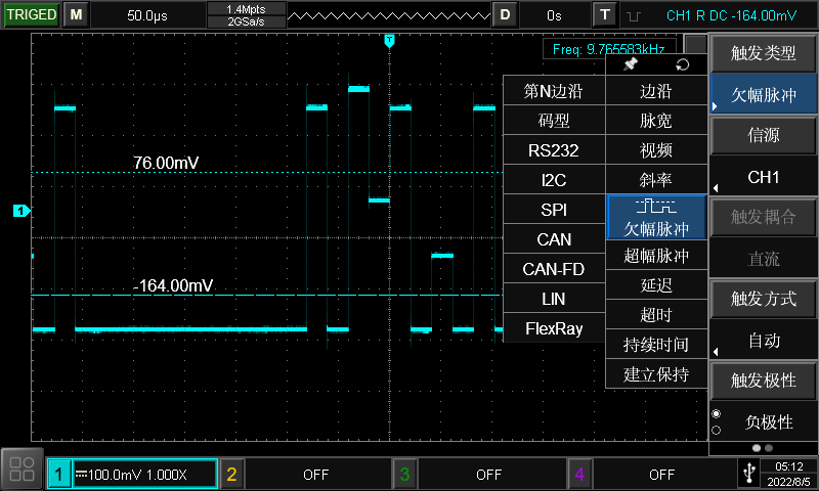

丰富的高级触发及总线触发功能，全内存硬件解码

深存储56Mpts下的全内存硬件解码速度，解码时间由十几秒提高到了毫秒级，实现了实时解码，可以极大提高用户的问题诊断效率。

•

•

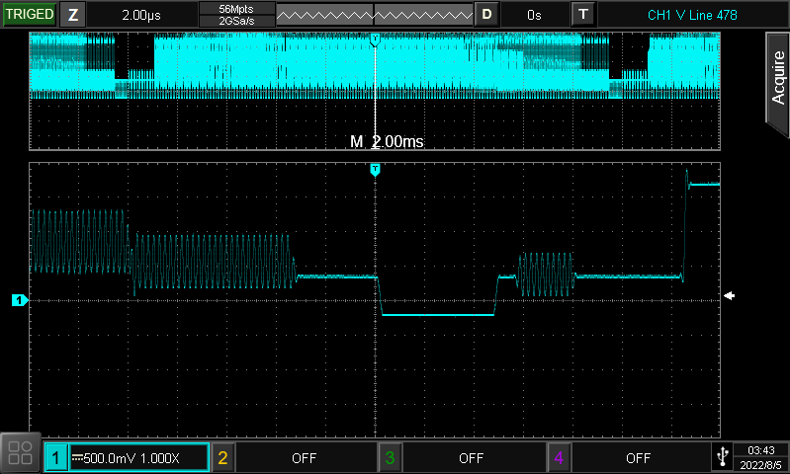

存储深度每通道56Mpts

每通道56Mpts存储深度，观测四路信号同时，还可以分析波形细节

通道分屏功能Multi-Scopes

波形显示上更加人性化，方便用户体验与分析波形细节
