同惠 TH2816B+ 精密LCR数字电桥

Standard：HANDLER、RS232、USB HOST、USB DEVICE
Option：GPIB

TH2816B+ 性能特点

• 测试频率：50Hz-200kHz，分辨率：37频点

• 0.05%精度（TH2816A+/TH2816B+）6位读数

• 最快速度约60 次/秒

• 内建比较器：4档分选及档计数（TH2816B+）

• 人性化操作界面，操作简单

• 240×64点阵图形LCD显示

• 10mVrms - 2.0Vrms可编程测试电平

• 兼容原有偏流源控制

• 高稳定性、高准确性

• 精确的负载校准功能

• 30Ω/100Ω可选信号源输出阻抗

• 4点频率/电平/列表扫描功能

• 直读, 绝对偏差及相对偏差显示

• 12组内部仪器设定储存

• 测试电平监视功能

• 键盘锁定功能

TH2816P/TH2816A+/TH2816B+简介

TH2816P/TH2816A+/TH2816B+型精密LCR数字电桥是在公司原有的、深受客户信赖的TH2816A/B、TH2817A的基础上，集成了本公司多年元件测试的成熟经验，运用了本领域的先进测试技术所研发的新一代高精度精密LCR数字电桥。

TH2816P将原有TH2816A/B、TH2817A的0.05%精度提升至国内超高水准的0.02%精度，同时继承并进一步提升了TH2816A/B、TH2817A备受客户赞誉的稳定性和一致性，使其挤身于国际同类先进水平，结合以低廉的价格，将给予广大客户超值的享受。

TH2816P提供稳定的7位测试分辨率，而TH2816A+/TH2816B+则继续保持6位测试分辨率，基本频率和测试电平指标和TH2816A/B、TH2817A系列保持一致。

新一代仪器将测试速度提示至最快约60次/秒，提供9级精细量程、恒定的30Ω/100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。

新一代仪器将外观改成了国际流行的黑色，比旧型号更美观，同时继承了其全部操作功能按键和菜单，老用户可无缝升级。

新一代仪器除了和旧型号一样提供了RS232C、HANDLER、GPIB（选件）接口之外，进一步提供了USB HOST、USB DEVICE接口，在仪器集成于元件自动分选系统、与计算机通讯及测试过程数据纪录提供了更多选择。

功能特点

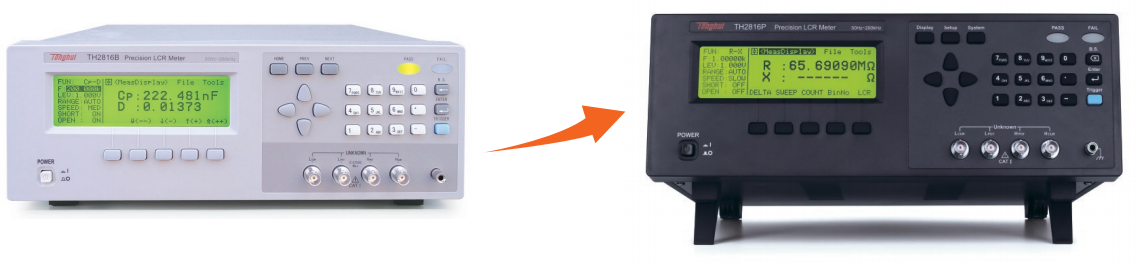

A.焕新升级，全方位提升

外观由白色升级成国际流行黑色，更美观、更精致。

为方便老用户操作，新一代仪器原汁原味保留了原先仪器操作模式，使用操作无缝切换。

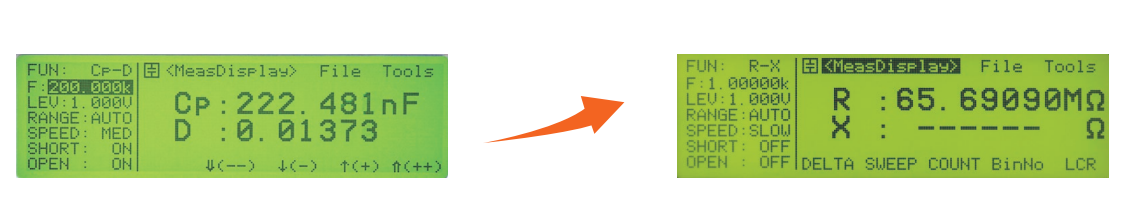

B.测量精度升级，给客户更高精度选择

TH2816P测试分辨率由6位升级成7位，测量精度由0.05%升级为0.02%。

C.测量效率升级，更高测试速度提升自动化设备产出率

相比经典型号TH2816A，新型号在测试速度上有较大提升，特别增加了快速+模式，测试速度可达60次/秒（16.7ms），对于自动化测试的效率足足提高了一倍。

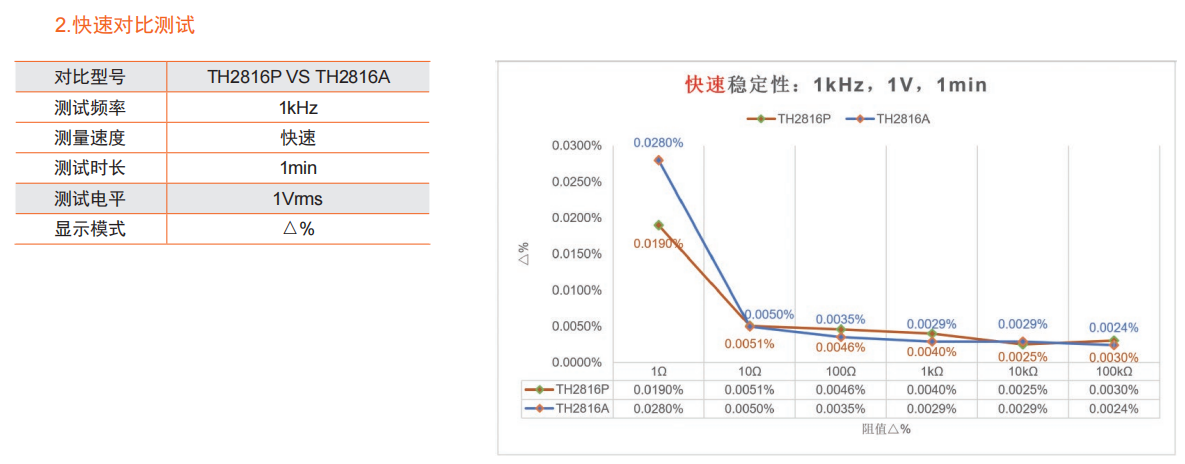

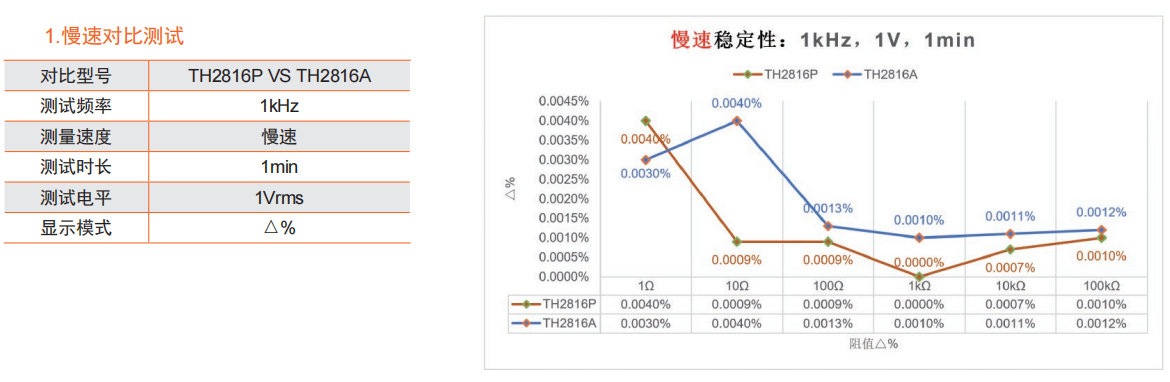

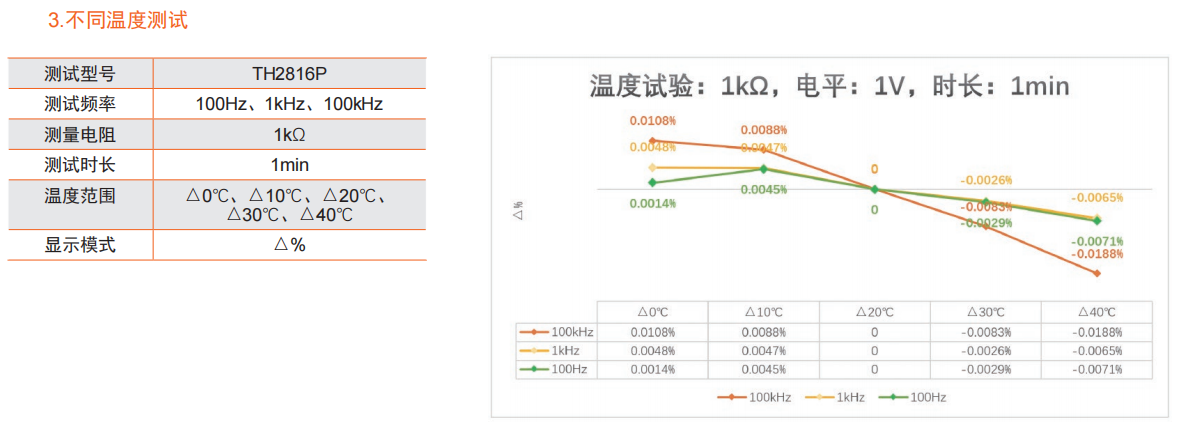

D.稳定性、一致性进一步提升

以下是用1Ω-100kΩ范围内6个标准电阻测量结果

E.平台升级，维护更便捷

TH2816P/TH2816A+/TH2816B+升级了原先TH2816A系列硬件平台，除了提升了测量精度、测量速度、测量稳定性之外，更升级了维护方式，在仪器需要修正设置BUG、测量BUG,或者需要定制、修改仪器功能时，无需返厂升级，可直接通过优盘升级即可，大大节约反馈时间。

升级方法：升级文件考入优盘，插入仪器，System->About->Update，10s即可完成升级。

TH2816P/TH2816A+/TH2816B+应用

• 无源元件：
  电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估

• 其它元件：
  印制电路板、继电器、开关、电缆、电池等阻抗评估

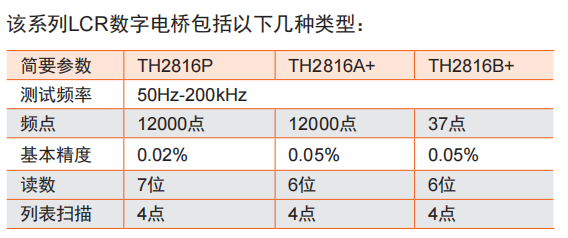

TH2816P/TH2816A+/TH2816B+技术参数

产品型号		TH2816P	TH2816A+	TH2816B+
显示		240x64点阵LCD显示器
读数		7位读数分辨率	6位读数分辨率	6位读数分辨率
基本测量准确度		0.02%	0.05%	0.05%
测试信号频率	范围	50Hz - 200kHz	50Hz - 200kHz	50Hz - 200kHz
	点数	12000点	12000点	37点
信号源输出阻抗		30Ω / 100Ω
AC测试信号电平		10mV - 2Vrms，10mV步进
测试参数		L、C、R、|Z|、D、Q、G、B、X、 θd、θr、Vm、Im，△%
测量显示范围	|Z|,R,X	0.00001Ω - 99.9999MΩ
	G, B	0.00001μs - 99.9999s
	C	0.00001pF - 9.99999F
	L	0.00001μH - 99.9999kH
	D	0.00001 - 9.99999
	Q	0.00001 - 99999.9
	θ(DEG)	-179.999º - 179.999º
	θ(RAD)	-3.14159 - 3.14159
	Δ%	-999.999% - 999.999%
测量端		五端
列表扫描		4点：频率、电平
图形扫描分析		------
测量速度		快速+： 16.7 ms；快速： 33ms；中速： 100ms；慢速： 667 ms
等效电路		串联,   并联
量程方式		自动,   保持
触发方式		内部,   手动,   外部,   总线
平均次数		1－255
清零功能		开路,   短路,   负载
数学运算		直读、ΔABS、Δ%、V/I、档号及档计数
比较器功能		10档分选，BIN1 - BIN9、NG、AUX		4档分选，BIN1 - BIN3、NG、AUX
		档计数功能	档计数功能
		PASS、FAIL前面板显示	PASS、FAIL前面板显示
存储器		12组内部仪器设定供存储/调用
接口	控制接口	HANDLER
	通讯接口	RS232C、USB   HOST、USB   DEVICE、GPIB(选件)
工作温度,   湿度		0℃－40℃,   ≤ 90%RH
输入电源	电压	198V－242V   AC
	频率	47Hz－63Hz
	功耗	最大80VA
上架体积（mm）		350(W)×122(H)×310(D)
重量		6.5 kg

TH2816P/TH2816A+/TH2816B+附件

标配

配件名称	型号
带盒四端绝缘带锁Kelvin测试线	TH26011AS
四端夹具	TH26005A
短路片	TH26010

选配

配件名称	型号
磁环夹具(片式)	TH26007A
磁环夹具	TH26008A
带盒贴片测试线	TH26009B
夹具	TH26047
夹具	TH26048
测试夹具	TH26062A
测试夹具	TH26063
高频贴片夹具	TH26108C
电介质测试夹具	TH26077
