菊水 TOS5200 系列 AC耐电压测试仪

AC耐电压测试仪TOS5200是对电器产品必须进行安全确保4项测试中的耐电压测试仪器。输出为5kV/100mA（AC），IEC，EN，UL，VDE，JIS等各国安全规定或电器产品安全法的要求之上，可对电子器械，电子部品进行耐电压测试。因为不受AC输入端电压和频率变化的影响，可保持安定的输出电压，所以在电源环境不稳定的区域也可以进行稳定，安心的测试。装备有充实的对应各式各样用户要求的功能。这是一款基于操作性／实用性／安全性／低价格为一体的AC耐电压测试仪的标准型号。

TOS5200是根据PWM开关方式放大器方式，不受AC电源的变动影响，实现高稳定输出。
从前的滑动变压器方式时，输入电压的变动会影响到输出，有时可能无法正确完成测试。当变形的电压施加到被测试物的时候，有可能会形成产品不良的原因（加速部件的劣化）。TOS5200不会受到AC线路变动的影响，能够输出稳定的高电压，即使在电压变动大的地区，也可以安心，稳定的实现可靠性高的安全测试。还有输出频率也可以选择50Hz / 60Hz。

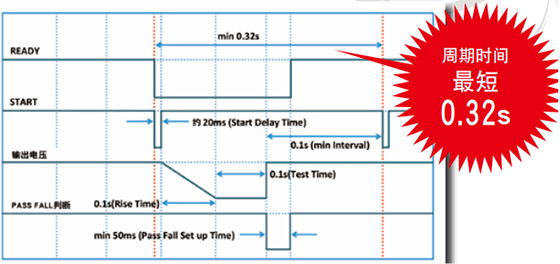

TOS5200可以在不影响测量准确度的情况下，将测试时间从0.1秒开始设定。
与TOS5050A（Min测试时间0.5s）比较时，测试时间快5倍，实现工作时间缩短。工作时间的缩短直接提高生产率，许多客户都要求对测试时间的Min设定值进行变更／改造。但是，比测定的响应速度还要快的试验时间会极端地影响测量精度，这是耐压测试中非常重要的问题。

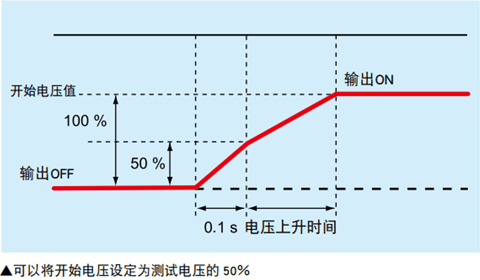

上升时间控制功能是为了防止对EUT施加不必要的高压的功能。为了确认EUT的安全性进行可承受电压测试，不过可承受耐电压测试的测试电压是EUT需要电压的5～10倍。没有对上升时间进行控制急速地加高电压的话会产生过渡性的大电压，将对EUT造成损坏。所以在各种安全标准中，规定了耐压测试的方法，要求要慢慢提高电压使之达到规定的试验电压。TOS5200的上升时间控制功能可以设定从0.1s～10.0s（0.1s分辨率），还有最初施加的开始电压为测试电压的50%（固定）可以设定。PASS判定结束后，可以下降试验电压。电压下降时间是0.1s固定（OFF可）。

在交流耐电压测试时，配备有缓慢升压至设定电压值的上升时间控制功能。电压上升时间可以在0.1s～10.0s范围内按0.1s级别进行设定。

在交流耐电压测试的PASS判断时，可以使测试电压缓慢下降。电压下降时间固定为0.1s（也可以关闭）。
