高美(GMC) PROFITEST H+E PACKAGE AC/DC充电桩测试仪

PROFITEST H+E PACKAGE AC/DC

交直流充电桩测试仪

订货号：M525O

用于电动汽车的直流和交流充电桩（CCS、CHAdeMo、AC）诊断和安全测试仪。

套装由PROFITEST H + E XTRA C（M525M）和PROFITEST PRIME（M506G）组成，用于测试交流和直流充电桩。

用作电子充电桩的诊断测试仪/安全测试仪。

CCS和CHAdeMo系统在使用后进行测试，设备会在一分钟内显示充电桩是否正常工作，随后会对保护措施进行有效性的测试。

产品亮点：

☆ 测试DC-CCS，CHAdeMO的电子充电桩的性能，

☆ 符合DIN SPEC 70121和ISO 15118-1标准的交流自动测试顺序/模拟直流电动汽车，

☆ 绝缘故障检测，

☆ 可用 DC+、DC 和 PE 的 4 mm 安全插座连接PROFITEST PRIME测试设备可用于测试电气安规性能，

☆ 电气安全和个人防护措施，

☆ 充足的测试数据存储空间，

☆ 能创建测试协议的软件。

应用

套装由PROFiTEST H + E XTRA C （M525M）和PROFiTEST PRIME（M506G）组成，用于测试交流和直流充电桩。通信符合 DIN 规范 70121、ISO 15118-1、DIN EN 61851-1/23 和 CHAdeMO。电气安全符合 IEC 60364-6 和 EN 50110-1 标准。根据 IEC 62955 和 IEC 62752 进行 6 mA 测试。

技术特点

☆ 紧凑型机箱，轻巧便携

☆ 服务电话的理想选择

☆ 大型显示屏

☆ 使用人员指导语言可调（仅限PROFiTEST H+E XTRA C英语）

☆ USB数据接口，用于读取测量值和固件更新

特殊性

套装包括：

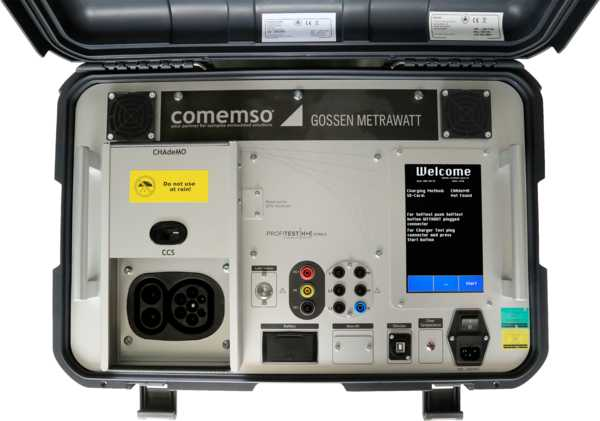

PROFiTEST H+E XTRA C

用于电动汽车CCS、CHAdeMO、AC直流充电桩的诊断测试仪

☆ 通信期间的EV仿真，以获得EVSE充电电流

☆ 直流负载电路期间的电动汽车仿真，适用于通信测试/分析标准如下：

-DC-CCS符合DIN SPEC 70121或ISO 15118-1/23

- CHAdeMO

- AC

☆ 直流电压和直流电流的测量值

☆ 绝缘故障检测的测试顺序

☆ 带有直观触摸屏的彩色图形显示屏

☆ 软件连接或固件更新接口

☆ 测试结果的成功与失败的输出，取决于充电变量

☆ 结果报告可以通过USB输出下载为PDF格式

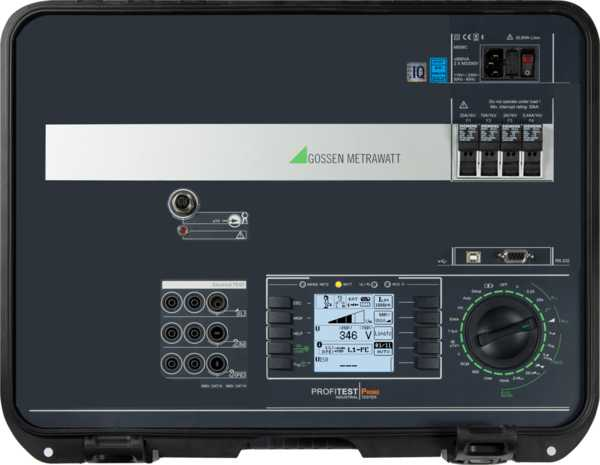

PROFiTEST PRIME电气安全测试仪

交流和直流

☆ 测量保护导体的低电阻连续性

☆ 绝缘电阻测量

☆ 回路测量

交流

☆ 检查A、B、F、A-EV、F-EV、RDC-DD、RCMB型RCD

直流

☆ 残余电压测量检查IMD

标准配置清单：

1x PROFITEST H+E XTRA C测试主机

1x电源线

1x软件安装包

1x说明书

1x USB数据线

1x PROFiTEST PRIME

1x L型探头，带测试探头和鳄鱼夹

1x N探头，带测试探头和鳄鱼夹

1x PE探头，带测试探头和鳄鱼夹

1x I-SK4探头4m，带远程触发

1个ROFiTEST PRIME主机的手推车

1x USB数据线

1x 1.5m长的连接线

1x附件包

1x操作说明书

1x安全数据表

1x DAkkS校准证书

1x IZYTRONIQ Business Starter软件
