产品特点：

核心特点· 30~45dB超宽动态范围· 7英寸彩色液晶触摸屏· 0.8米低事件盲区· 2.5米低衰减盲区· 最小采样分辨率0.04m· 最大采样点数250000· 最长12小时电池续航能力· 智能链路图，支持Pass与Fail分析判断· 鹰眼（iOLA），一键智能测试无源PON网络

产品详情：

产品详情

核心特点

· 30~45dB超宽动态范围· 7英寸彩色液晶触摸屏· 0.8米低事件盲区· 2.5米低衰减盲区· 最小采样分辨率0.04m· 最大采样点数250000· 最长12小时电池续航能力· 智能链路图，支持Pass与Fail分析判断· 鹰眼（iOLA），一键智能测试无源PON网络

OTDR参数
型号		KL-6300-S1	KL-6300-S2	KL-6300-S3	KL-6300-S4	KL-6300-S5	KL-6300-P1	KL-6300-P2	KL-6300-M	KL-6300-MS
波长(nm)		1310/1550	1310/1550	1310/1550	1310/1550	1310/1550	PON 1310/1550/1625 (内置滤波器)		850/1300	850/1300+1310/1550
动态范围(dB)		32/30	35/33	40/38	42/40	45/43	32/30/28	38/36/34	20/22	20/22 32/30
光纤接口数量		1	1	1	1	1	2	2	1	2
事件盲区^★①(m)		0.8	0.8	0.8	0.8	0.8	1	1	1.5	SM≤1；MM≤1.5
衰减盲区^★②(m)		3	3	2.5	2.5	2.5	3	3	5	SM≤3.5；MM≤5
多个波长同时测试		√							√	√
多个脉宽同时测试		√							x	√
分路器测试		最大1:32	最大1:64	最大1:128			最大1:32	最大1:64	x	最大1:32
适用光纤		SM (ITU-T G.652)
量程 (km)		0.1, 0.3, 0.5, 1.3, 2.5 , 5, 10 , 20 , 40 , 80 , 120 ,160 , 260, 320
脉宽 (ns)		3, 5 , 10 , 30 , 50 , 100 , 200 , 300 , 500, 1000 , 2500 , 5000, 10000 , 20000
采样点数		最大250000
采样分辨率		最小 0.04m
测距精度		±(0.75 m + 测量距离 × 2 × 10⁻⁵+ 采点分辨率)
损耗精度		±0.03 dB/dB
反射精度		±2 dB
光功率计模块(内置功能)		√
OPM	波长	800 ~ 1650nm
	测量范围	-70 ~ +6dBm
	测量精度	＜（±0.2dB or ±5%）
	显示分辨率	0.01dB
	内置光纤接口	2.5mm 通用接头适配SC,FC,ST
稳定光源模块(内置功能)		√
SLS	波长(nm)	1310/1550					1310/1550/1625		850/1300	850/1300+1310/1550
	输出功率	≥-10dBm
	调制频率	CW, 270 Hz, 1 kHz, 2 kHz
	激光安全等级	Class 1M or Class 1
	内置光纤接口	OTDR 光口
红光源模块(内置功能)		√
VFL	波长(nm)	650±10nm
	输出功率	10mW
	调制模式	CW, CHOP (2 Hz)
	激光安全等级	Class 3R
	内置光纤接口	2.5 mm 通用接头,适用于FC,SC,ST
光纤端面检测模块(内置功能)		选配
FIP	端面分析判断	支持 Pass / Fail
	放大倍数	800X
	分辨率(um)	≥1.0
	通信接口	USB2.0
	光纤接口	FC/UPC,SC/UPC,ST/UPC
	CMOS 尺寸	1/3 inch
网络测试模块(内置功能)		√
RJ45	适用网线	CAT5, CAT6
	对线长度	300m
	音频最大发射距离	300m
GPS(内置功能)		选配
GPS定位	定位精度	< 50m
	实时监测	支持在线监测实时位置
WIFI(内置功能)		标配
WIFI	数据传输	支持
	远程控制	支持
通用参数
链路图		√
Pass/Fail 显示		√
距离单位		m, km, mile, kf
PC端分析软件		√
语言		英语、中文、西班牙语、法语、葡萄牙语、俄语、泰语、韩语
光纤接口		FC/UPC (SC/UPC、LC/UPC 可选)
显示屏		7英寸彩色液晶触摸屏显示屏(分辨率: 1024 × 600)
接口		充电接口 x 2, 12V - 2.5A & Type C
工作温度		-10 - 50˚C (0 - 40°C 接电源使用, 0 to 35˚C 电池充电)
存储温度		-20 to 60˚C
海拔		4000 m
湿度		0 to 90% RH (在20% -90% 739874 AC 适配器, 无霜)
供电模式		100 - 240V AC, 50/60Hz (AC 适配器)
电池		7.4V,10500mAh,≥77Wh
LED 照明灯		光强度>15000mcd
工作时间★③		12小时
数据存储		内存: ≥10000 条测试曲线；外接存储: USB
尺寸		232 mm (W) × 161 mm (H) × 70 mm (D)
重量		1.6 kg (仅主机含电池)

备注:

★①. 最小脉宽，回波损耗: ≥55dB (850/1300nm时≥40dB)，群折射率: 1.5，低于不饱和峰值电平1.5dB。

★②. 最小脉宽，群折射率: 1.5，后向散射水平在常规值0.5dB以上。对于SMF，1310nm波长，回波损耗: ≥55dB。对于MMF，850nm波长，回波损耗: ≥40dB。

★③. 基于全新电池以上所有数据均基于 23°C ± 2°C (73.4°F ± 3.6°F) 环境下测得

产品特点

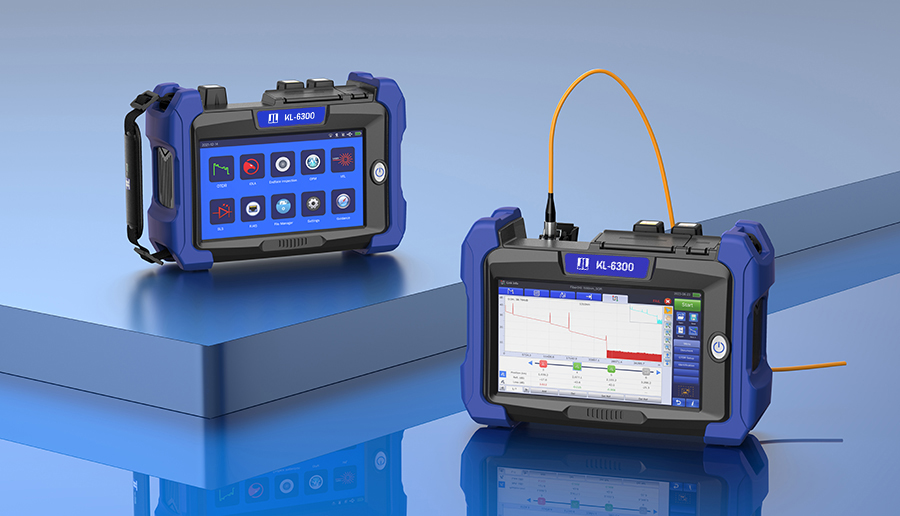

KL-6300 全能型干线OTDR
● —机多能
● 多点触控电容屏
● 动态范围高达45dB
● 鹰眼（iOLA），一键智能测试无源PON网络
● 0.8m低事件盲区
● GPS定位
● VNC远程控制
● WIFI网络连接

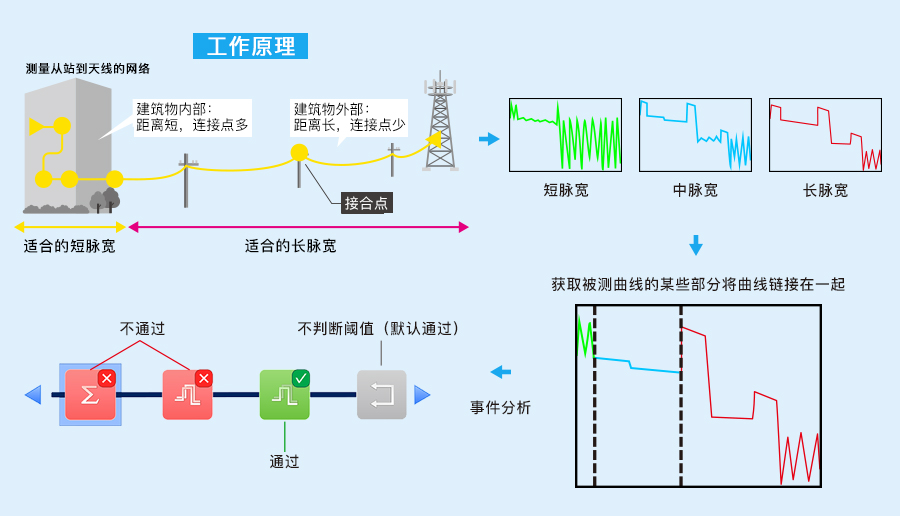

iOLA(鹰眼)
采用高级算法，可动态地定义测试参数，并根据被测网络确定适合的曲线采集次数，也可关联多个波长的多个脉宽，从而以多种分辨率定位并识别故障

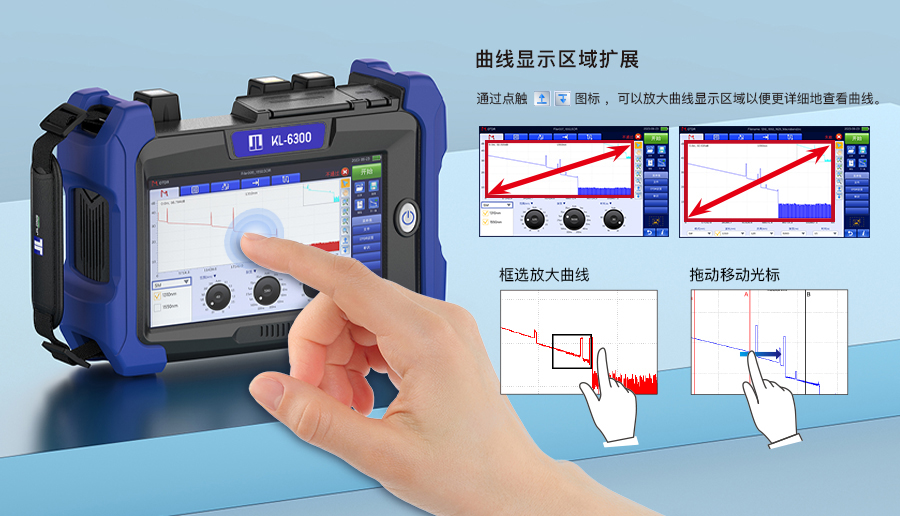

7.0英寸多点触控电容式触摸屏
支持新手势放大功能,屏幕截屏色彩清晰，界面设计简洁明了

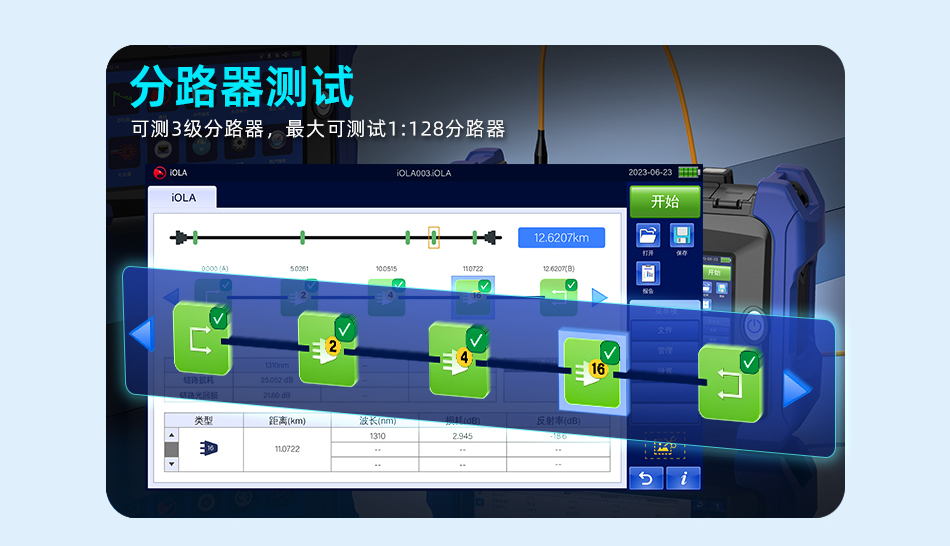

分路器测试
可测3级分路器，最大可测试1:128分路器
Fail/ Pass分析判断功能
基于预先指定的阈值自动执行每个事件的通过(Pass)/不通过(Fail)判断。通过结果显示栏可以查看测量结果(如图所示红色方框中为测量结果)

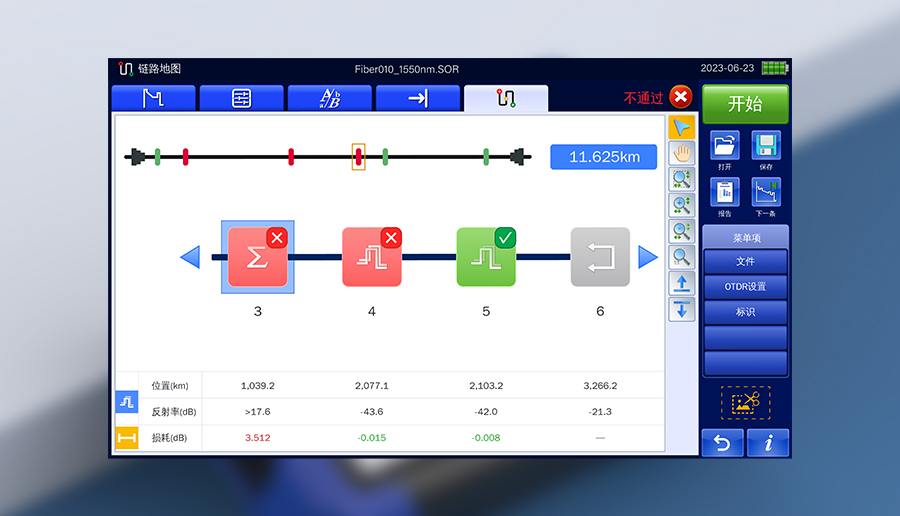

Smart Map图形化链路
只需按一个按钮，即可执行测量、检测网络事件和执行通过/不通过判断，以图标的形式显示，方便描述事件的位置和类型

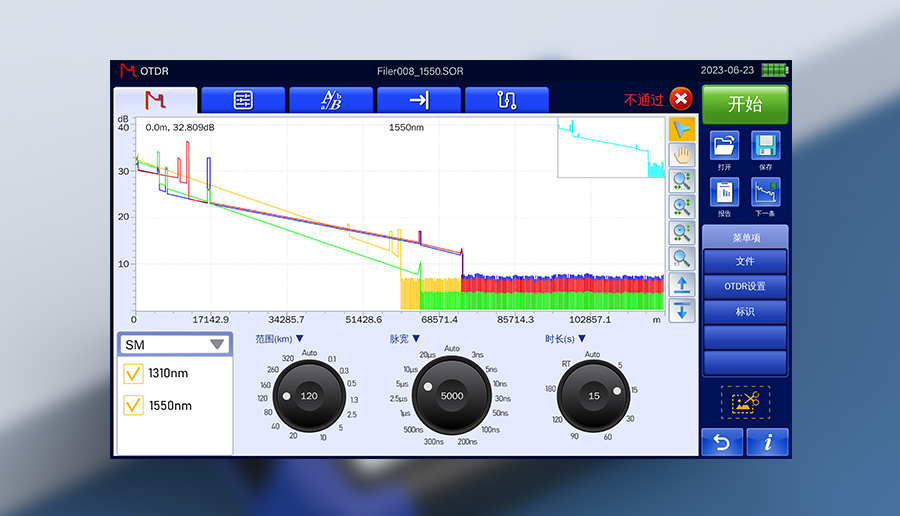

多曲线分析
多轨迹查看，可最多同时查看4条曲线，综合分析，结果更准确

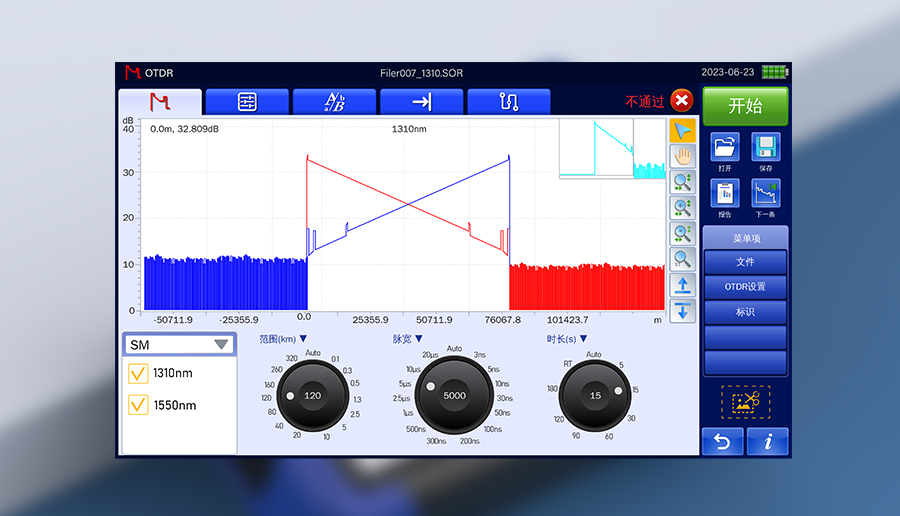

双向测试
从相反方向获得的值求平均值可以提供更准确的损耗量化。双向测试是在长距离应用中提高测试完整性的一个很好的方法

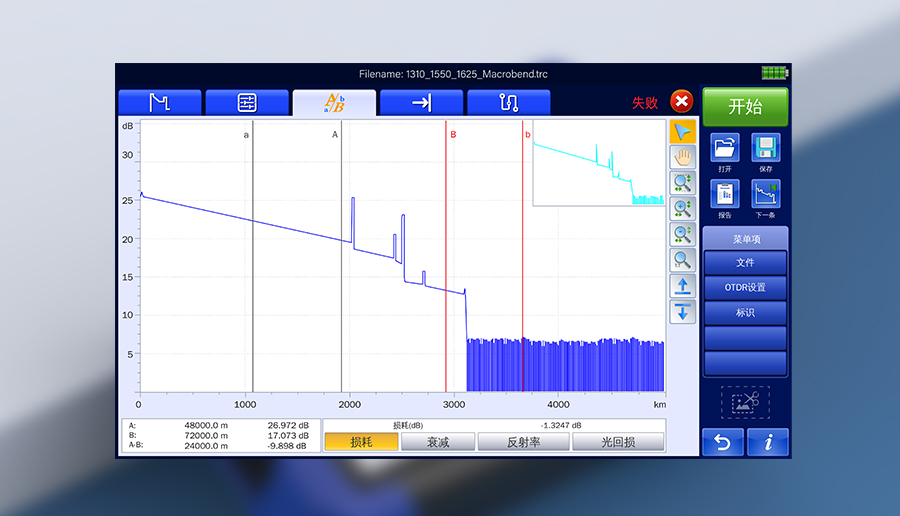

4点测试
实时监测熔接插损，受噪音影响小，测试结果更准确

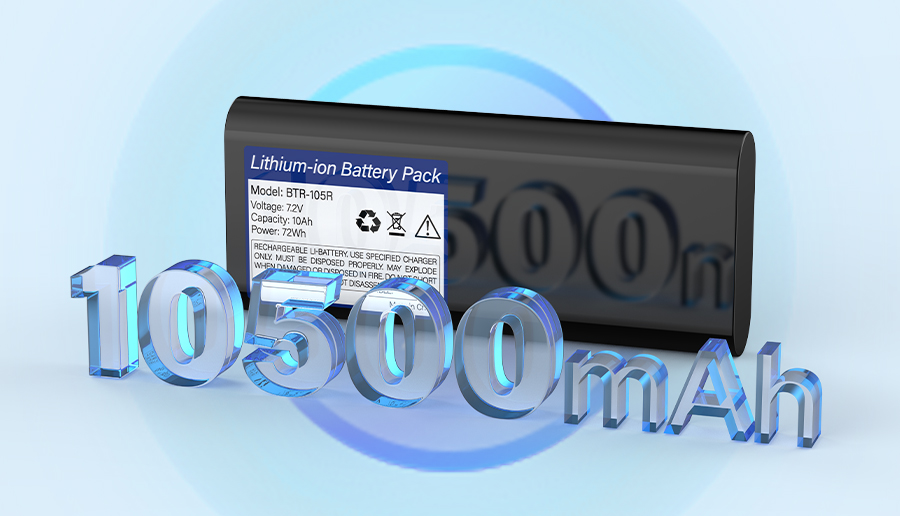

大容量电池
电池工作时长12h(10500mAh)

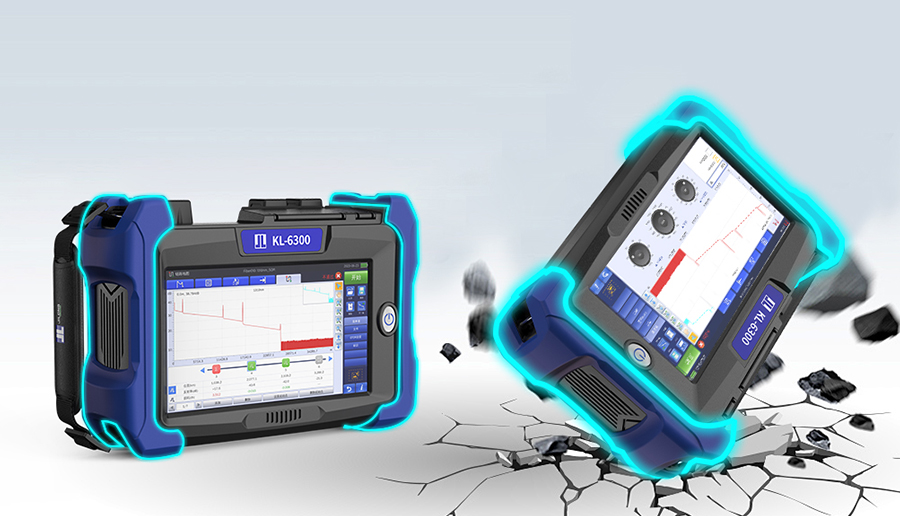

橡胶护套设计，有效减震防摔防磕碰，保护机器

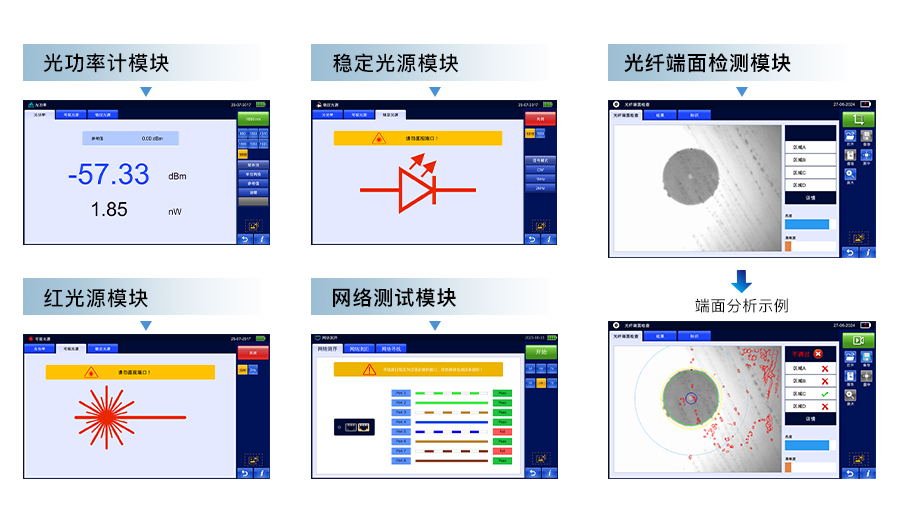

一机多能
● 光功率计模块（OPM）：用于测量绝对光功率或通过一段光纤的光功率相对损耗
● 稳定光源模块（SLS）：输出稳定连续光，与光功率计组合使用，测量光纤系统的光损耗
● 红光源模块(VFL)：发光稳定，光源强劲，穿透力强;两种光源模式——常亮、闪烁
● 网络测试模块(RJ45)：网络测序+网络测距+网络寻线(选配)
● 光纤端面检测模块(FIP)：光纤端面和检测模块可使光纤连接器表面实现可视化

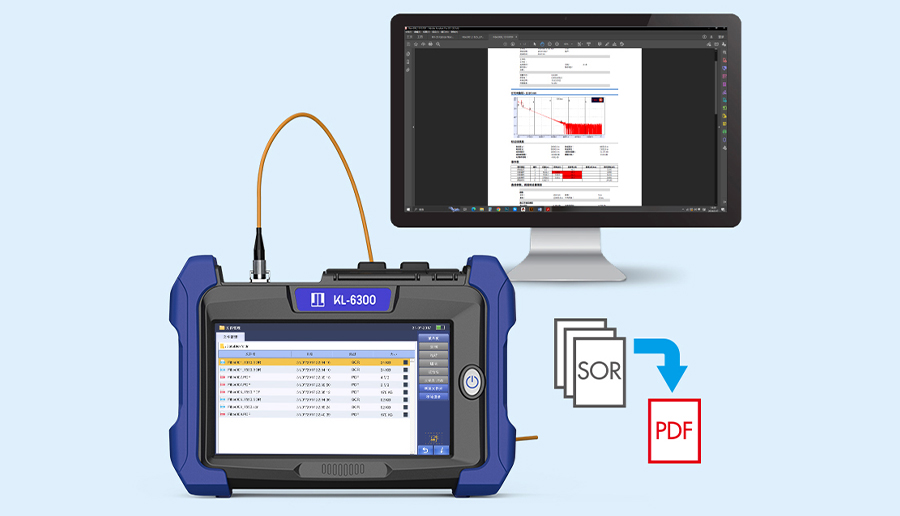

快速生成PDF报告
内置后期处理软件，用于生成PDF格式的OTDR报告

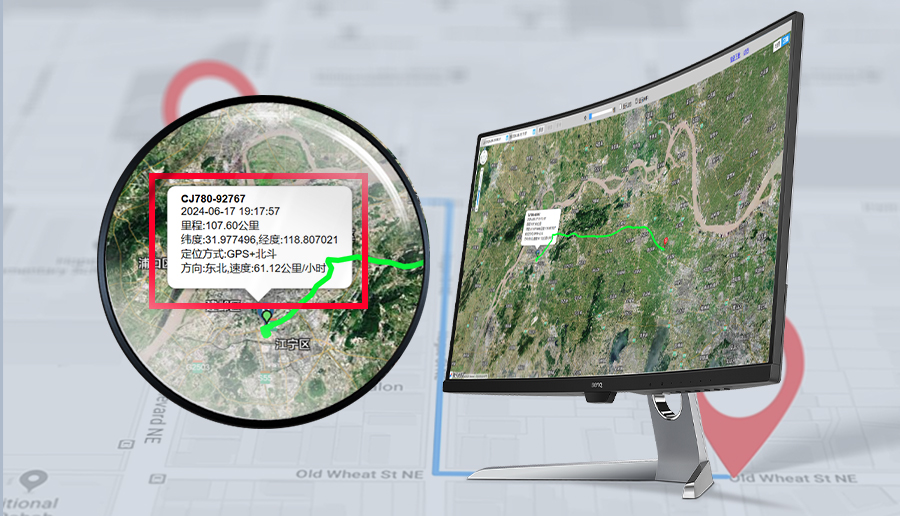

GPS定位功能
实时定位仪表位置及查看历史运行轨迹

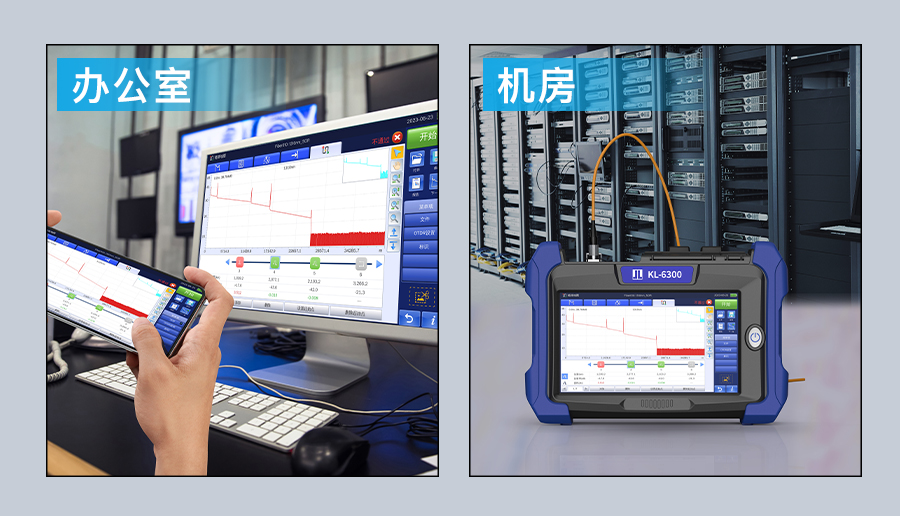

WIFI网络远程控制
VNC远程控制功能,利用手机或电脑在线远程操作OTDR，轻松解决异地办公，可同时兼顾多个机房测试，大大提高效率
用户自主校准
[自我校准]功能,缩短维修时间，降低维修成本
通用接口设计
支持FC（标配）/SC（选配）/LC（选配）多种适配器
