日置 EIS分析系统CN011

•

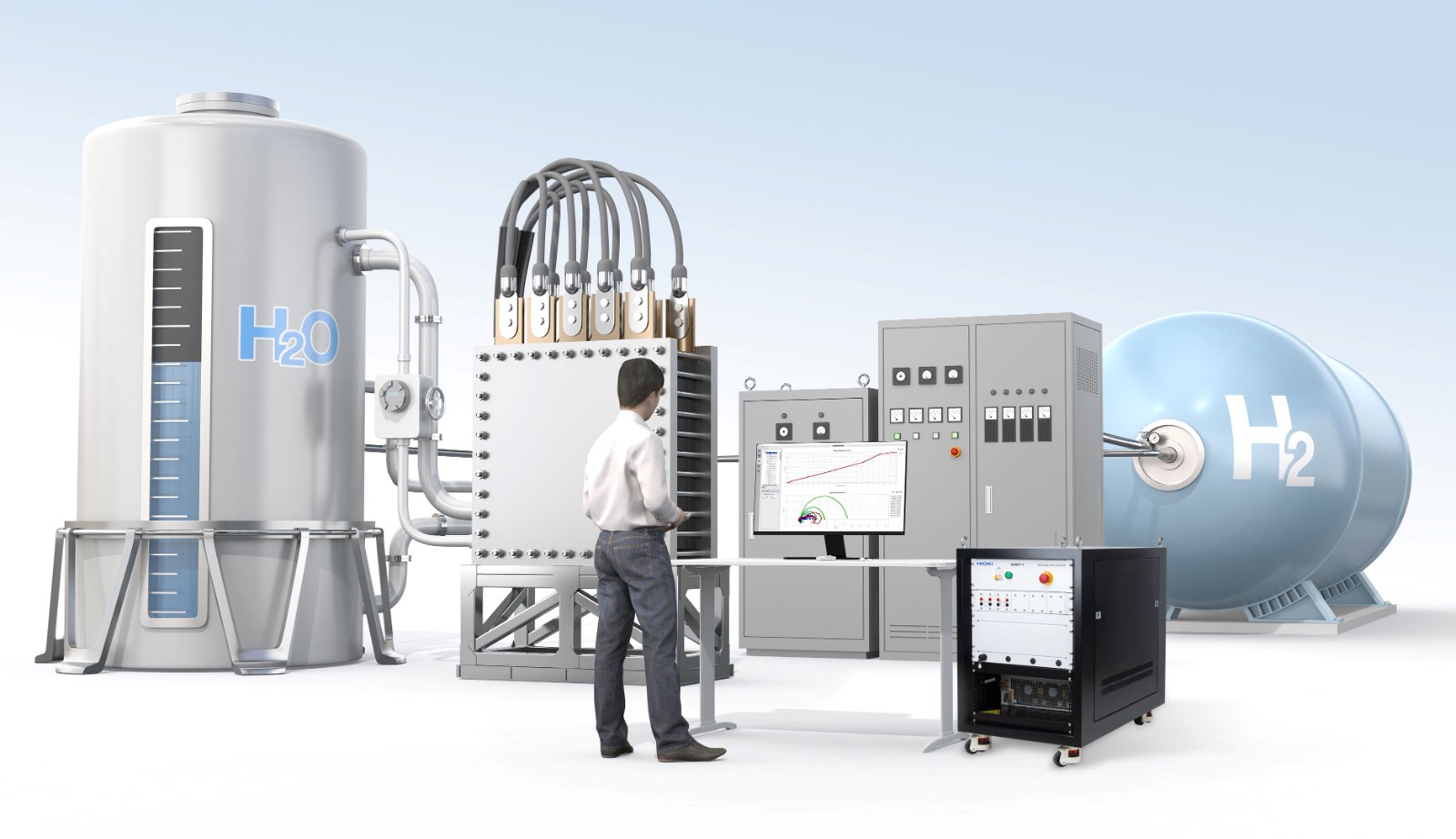

  用于测量水电解槽和燃料电池的EIS分析系统 ALDAS-H

  HIOKI日置提供用于评估水电解槽和燃料电池的革命性测量解决方案 ALDAS-H。
  ALDAS方法可以测量电池和电池组的阻抗，并记录被测物在大电流运行时阻抗值的变化。

  点击查看详情

•

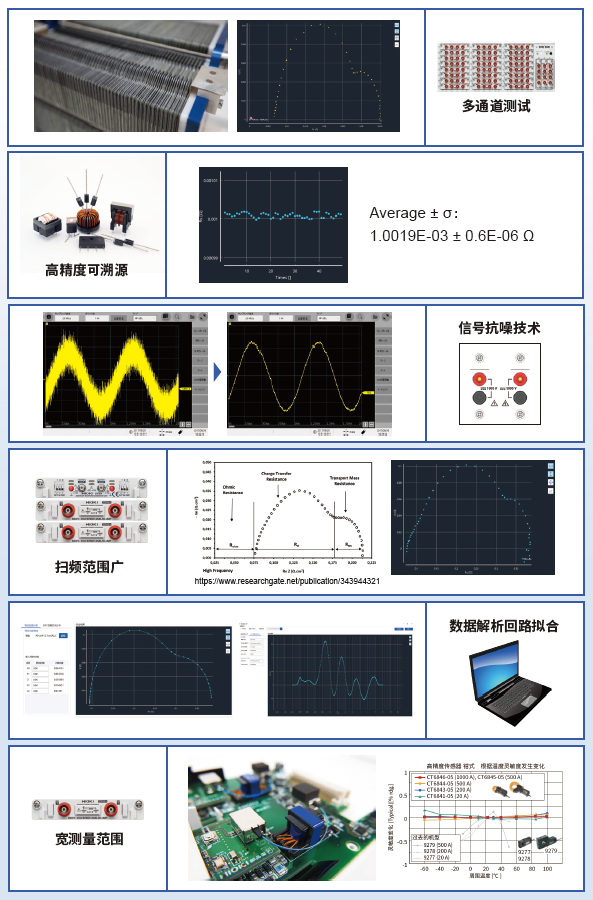

  产品特点

  CN011基于燃料电池电堆、电解槽、锂电池包液流电池等的动态阻抗测试需求设计开发，提供准确可信的交流内阻数

  据及奈奎斯特曲线。




  ①高精度可溯源

  可稳定测量0.1mΩ的单电芯。可提供国标可溯源测量值（出厂指定选件）。




  ②多通道测试

  可拓展多通道方案，可以覆盖多节电芯的同步扫频测试需求，便于掌握处于不同位置的电芯的阻抗情况。




  ③扫频范围广

  CN011系统的信号采集单元由一台设备完成同步测试。可满足0.01Hz~20kHz的扫频范围。




  ④信号抗噪技术强

  通过HIOKI独有的信号处理技术抑制干扰信号，极大地提高了CN011系统的静态测试精度。




  ⑤测量范围宽广

  CN011系统的信号发生和信号采集功能由波形记录仪的不同模块完成，模块通道间绝缘且满足最大1000V的测试。




  ⑥数据解析回路拟合

  在保证CN011系统测量精度的的同时，可对测量所得数据进行分析统计，配套等效回路拟合软件可对燃料电池的等效回路进行拟合。




•

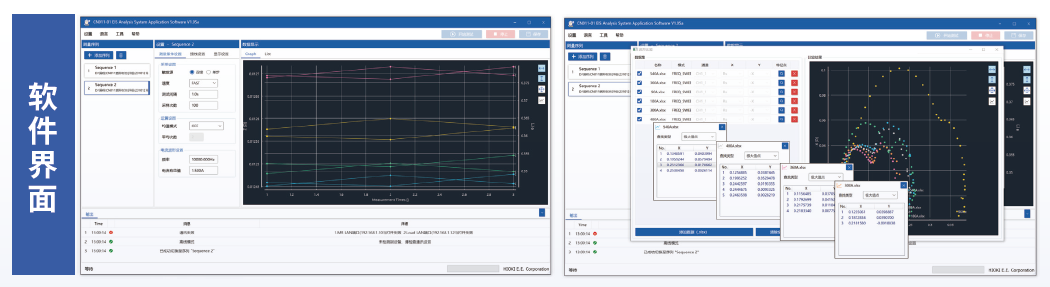

  软件功能

  提供多种测试模式（频率扫描模式，实时间隔模式，AC电流扫描模式）

  · 可自由创建测试序列，实现不同条件设置的快速切换

  · 提供实时监视，实时绘图功能

  · 测试结果可生成标准模板的xls文件

  · 多次测量时间

  · 内阻等效回路分析，DRT弛豫时间分布分析功能

•

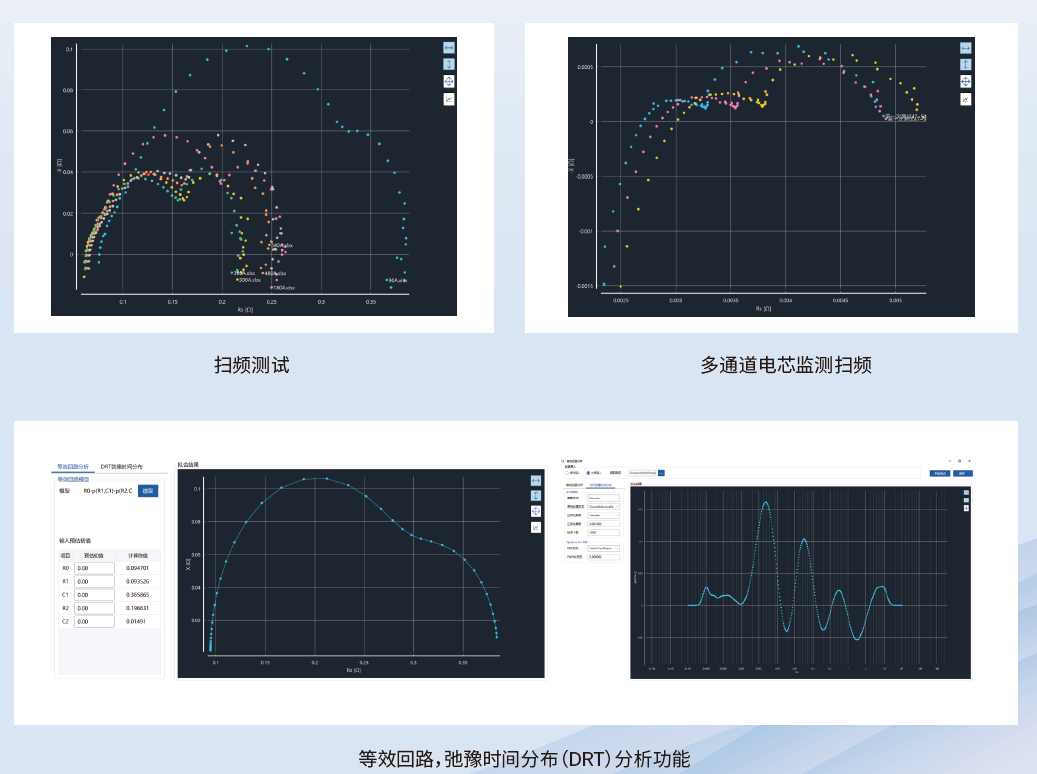

  实测数据

  扫频测试

  多通道电芯监测扫频

  等效回路，弛豫时间分布（DRT）分析功能

•

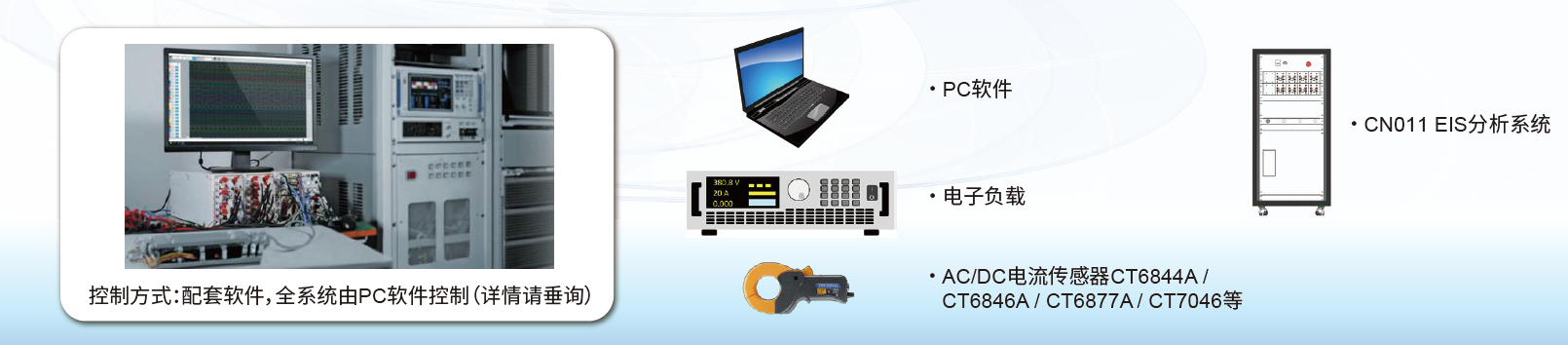

  测试系统架构

  控制方式：配套软件，全系统由PC软件控制（详情请垂询）

*1输入最大电压最终由选择的负载决定

*2最大输入电流最终由选配的传感器决定

*3 与测试通道数有关，此处均为1ch测试速度

*4电流测试精度最终由选配的传感器决定

*5计量院 16mΩ 标准器件0.01Hz~20kHz扫频验证，选件可提供计量报告

*6仅当测试频率范围为0.01Hz~10kHz时下限电压可达到0.5V
