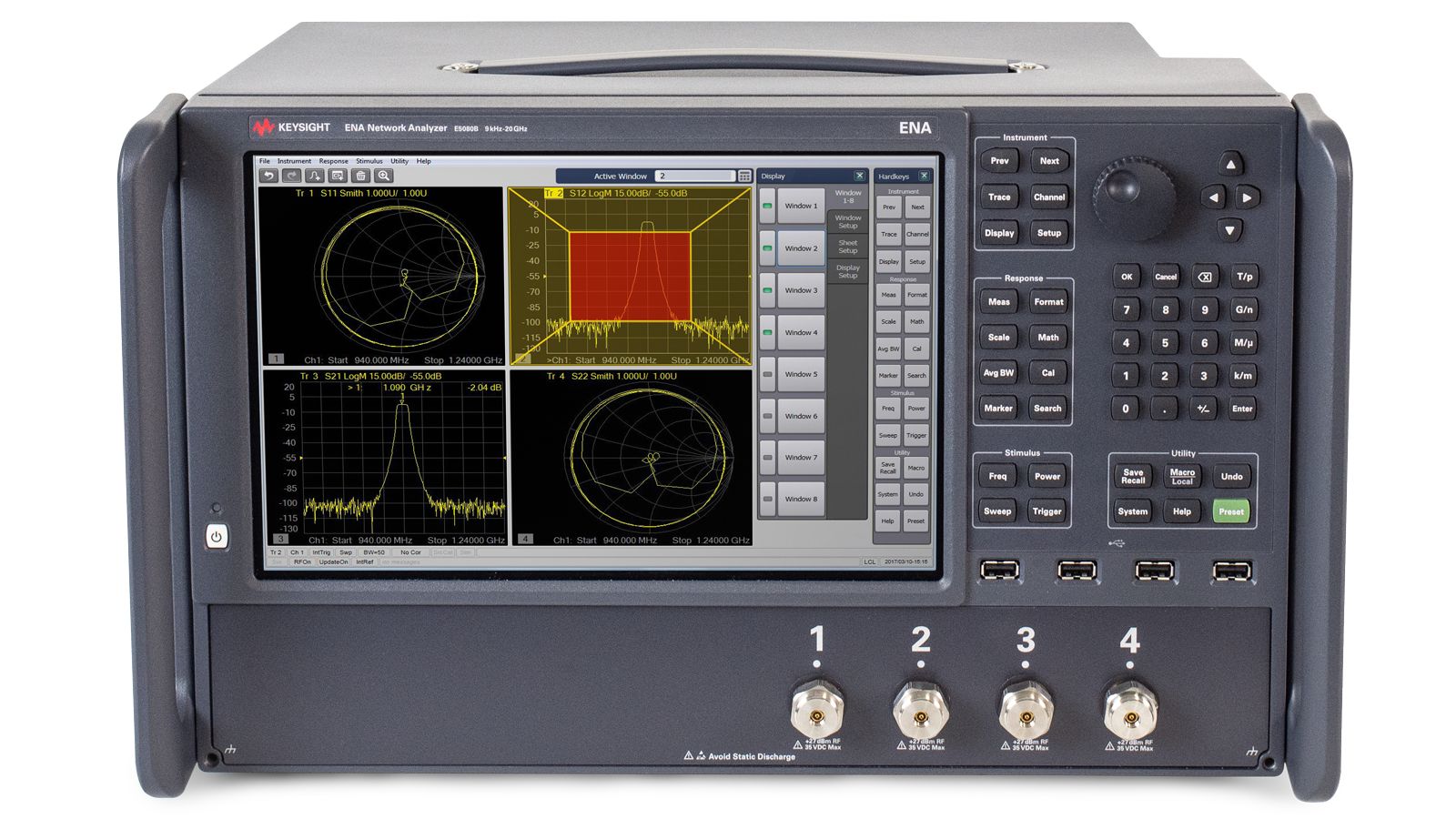

是德科技E5080B ENA矢量网络分析仪

KEYSIGHT E5080B是是德科技目前功能全面、使用灵活的 ENA 网络分析仪

E5080B ENA矢量网络分析仪能满足器件集成度大幅增长要求，具有超越E5071C的器件S参数表征特性的更完整测试性能，以及高达53GHz的更灵活射频/微波测量功能，为研发和制造测试应用提供更全面解决方案。

器件的集成度越来越高，要对它们进行全面的性能表征，必须采用完整的射频和微波测量解决方案。 E5080B 具有高达 53 GHz 的频率范围和先进的测试功能，可以为研发人员提供灵活的测试能力。 出色的动态范围、迹线噪声和温度稳定度确保其测量结果非常可靠、可重复性高。

• 宽广的频率范围――从 9 kHz 至 4.5/6.5/9/14/20 GHz，或从 100 kHz 至 26.5/32/44/53 GHz

• 140 dB 的宽广动态范围使其能够完整捕获器件性能

• 内置直流电源、偏置 T 型接头、脉冲发生器和脉冲调制器等选件使其能够执行完整的器件表征

• 使用与高端 PNA 相同的用户界面（UI）和 SCPI 命令，在研发阶段与生产阶段之间实现始终一致的测试

• 一台仪器即可提供频谱分析、脉冲射频测量、矢量混频器测量、噪声系数测量等多种功能，显著提高测量吞吐量

E5080B 综合了多种仪器的功能，可以显著降低配置这些仪器的成本和复杂性。 E5080B 通过综合硬件功能可执行许多不同的测试，因而成为一款更全面的测量解决方案。

E5080B 的选件包括：

• 直流电源

• 脉冲发生器和调制器

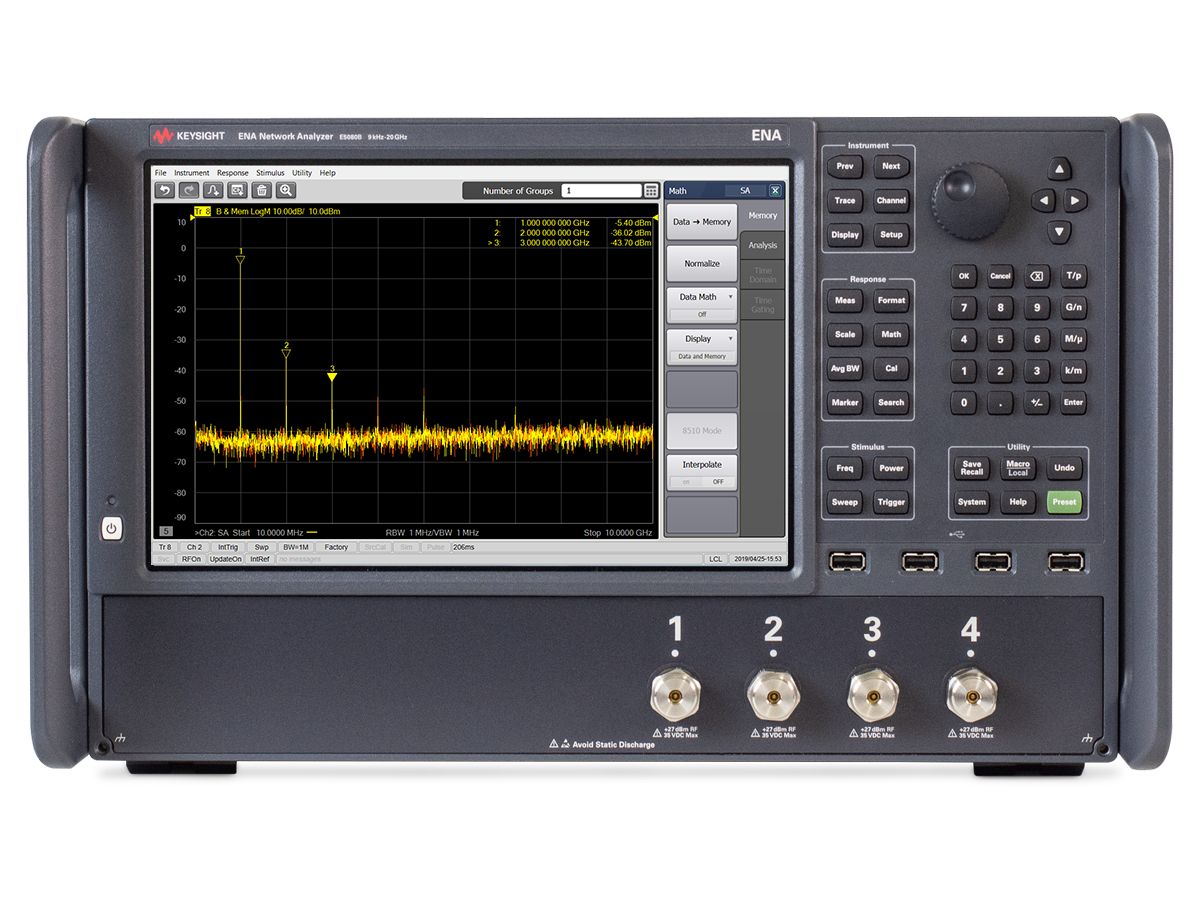

• 频谱分析

• 噪声系数测量

网络分析仪软件工具支持您在各种测量应用中调查、表征自己的设计以及诊断设计问题。 借助 E5080B 上的高级时域分析、频谱分析、脉冲-射频测量等应用软件，可以让复杂的测量变得轻松异常。

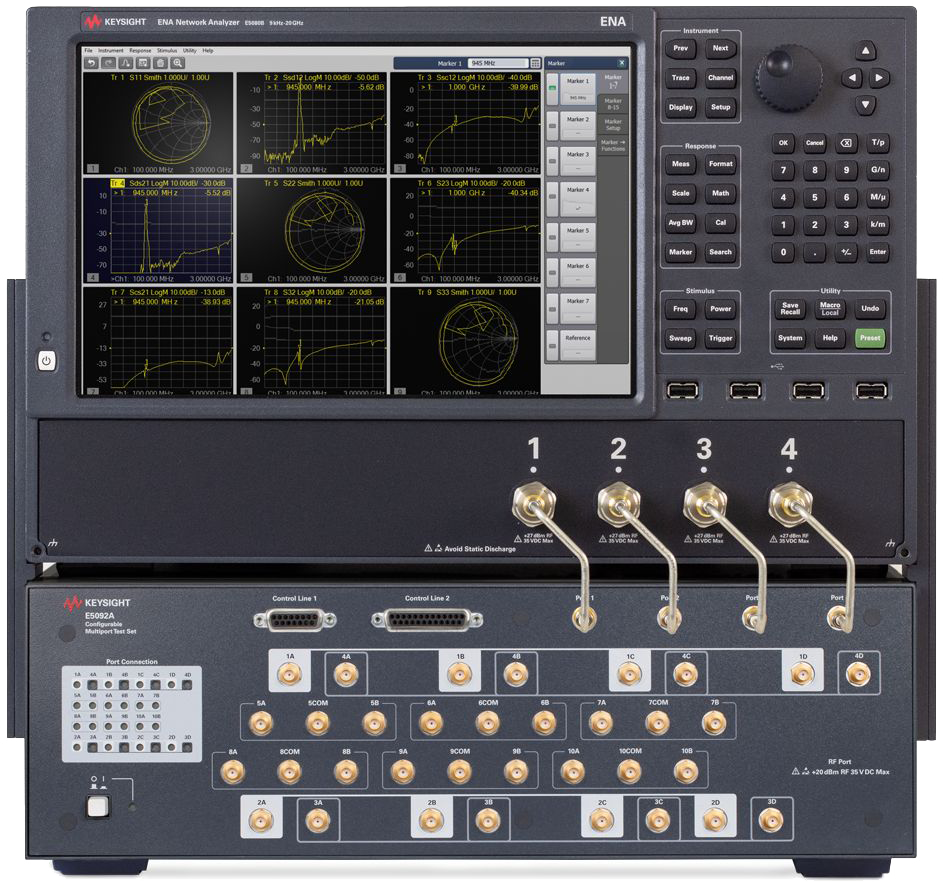

下图为 E5080B ENA矢量网络分析仪 和 E5092A可配置的多端口测试仪 的联用示意图
