植物冠层图像分析仪

植物冠层图像分析仪根据各种图像处理手段提取多个角度的冠层间隙率，采用装配鱼眼镜头的相机从树冠下向上拍摄冠层照片，利用间隙率参数来反演出各种冠层参数，导田园合理施肥、现代化农场高效管理提供可靠的科学依据，广泛应用于农业、林业、植物等科学研究和生产指导。

植物冠层图象分析仪采用了冠层孔隙率与冠层结构相关的原理。它是根据光线穿过介质减弱的比尔定律，在对植物冠层定义了一系列假设前提的条件下，采用半理论半经验的公式，通过冠层孔隙率的测定，计算出冠层结构参数。这是目前世界上各种冠层仪一致采用的原理。在上述原理下，植物冠层图象分析仪采用的是对冠层下天穹半球图像分析测量冠层孔隙率的方法，该方法是各类方法中最精确和最省力、省时、快捷方便的方法。

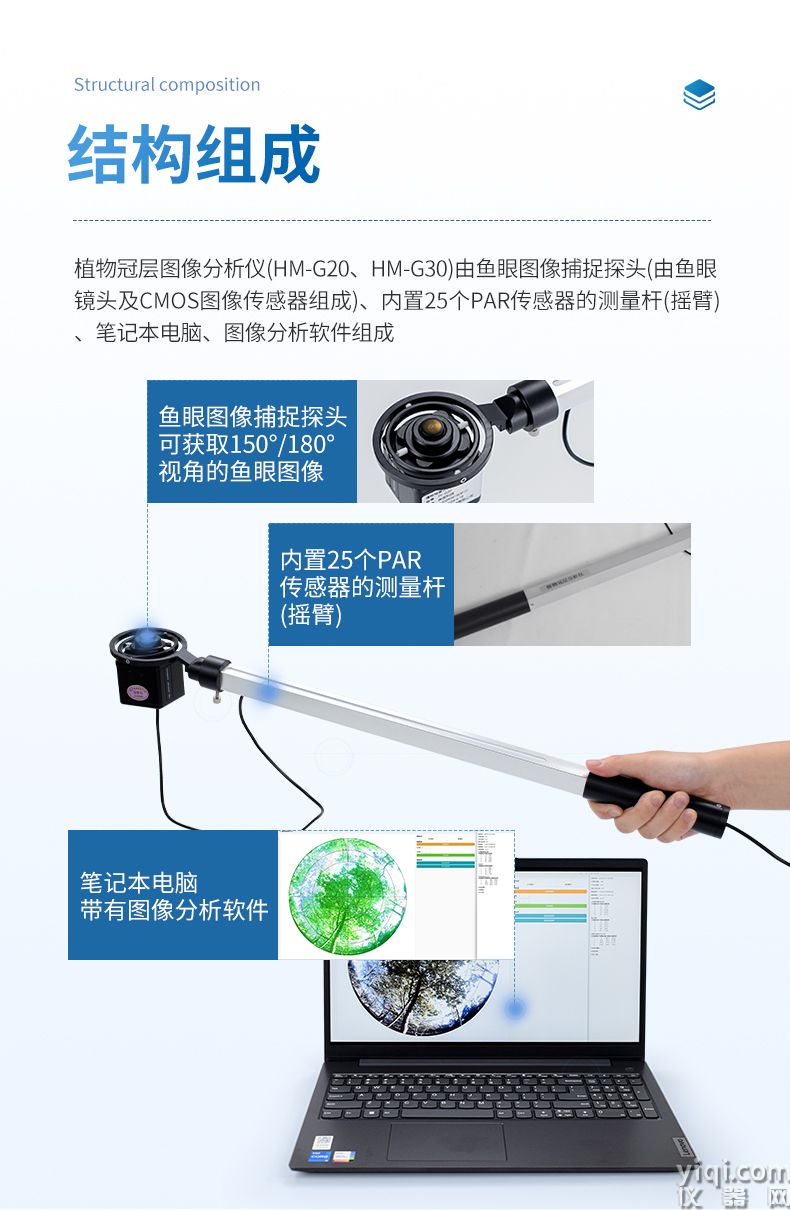

植物冠层图像分析仪由鱼眼图像捕捉探头（由鱼眼镜头及CMOS图像传感器组成）、内置25个PAR传感器的测量杆（摇臂）、笔记本电脑、图像分析软件组成。鱼眼探头安装在一个很轻的摇臂的顶端，它可以获取180°视角的鱼眼图像。图像的显示和存贮由配置的笔记本计算机完成。

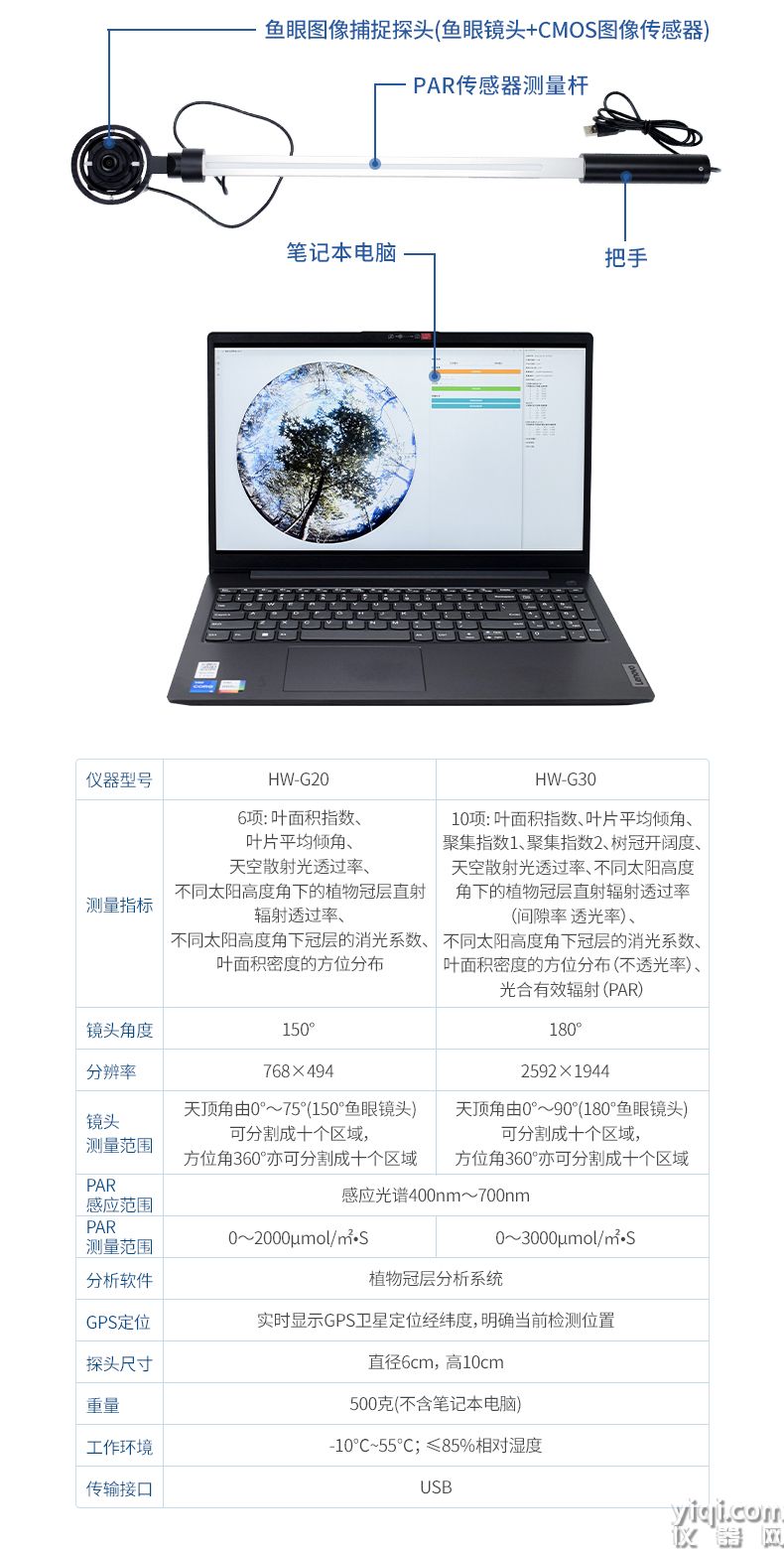

1.可测量指标：

叶面积指数（LAI）

叶片平均倾角（MTA）

聚集指数1（ACF）

聚集指数2（ACF）

树冠开阔度（DIFN）

天空散射光透过率

不同太阳高度角下的植物冠层直射辐射透过率（间隙率透光率）

不同太阳高度角下冠层的消光系数

叶面积密度的方位分布（不透光率）

光合有效辐射（PAR）

2.镜头角度：180°

3.分辨率：2592×1944

4.测量范围：天顶角由0°～90°(180°鱼眼镜头)可分割成十个区域，方位角360°亦可分割成十个区域

5.PAR感应范围：感应光谱400nm～700nm

6.测量范围0～3000μmol/㎡•S

7.分析软件：植物冠层分析系统

8.重量：500g

9.工作及存储环境：-10℃~55℃≤85%相对湿度

10.传输接口：USB

1.鱼眼镜头可自动保持水平状态：专门为植物冠层结构测量设计的小型鱼眼摄像镜头安装在手持式万向平衡接头上，可自动保持镜头处于水平状态，无需三角架；

2.鱼眼镜头可以伸入至冠层中：镜头安装在摇臂一端，由于小巧和带有测量杆，可以方便地水平向前或垂直向上伸入到冠层不同高度处，快速地进行分层测量，测出群体内光透过率和叶面积指数垂直分布图；

3.图像分析软件：图像分析软件可以任意定义图像分析区域（天顶角可分10区，方位角可分10区）。

4.可屏蔽不合理冠层部分：对不同方向的冠层进行区域性分析时，可以任意屏蔽地物景象和不合理的冠层部分（如缺株、边行问题等）。

5.自动化阈值调节，避免主观设置阈值导致增大误差

6.实时显示GPS卫星定位经纬度，明确当前检测位置

7.检测结果可直接传至专属云农业数据中心，配备专属云农业数据中心账户

8.数据浏览：可浏览历史数据

9.内置中英文双语显示，一键切换

10.软件只适配Windows10及Windows10以上系统。
