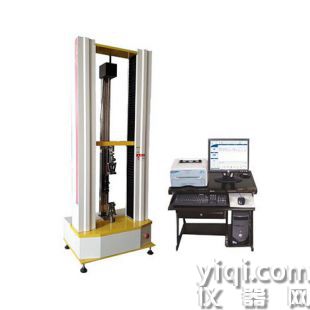

数显加宽式拉力机

数显加宽式拉力机计算机屏幕仿示波器显示试验曲线及多种试验参数，如力-时间、位移/变形-时间、力-位移/变形关系曲线及各类试验参数（力、位移、变形）的峰谷值、实时值（如装调时的作动器位置控制）、控制误差值、给定值、特需值等；

a、 系统具有完整的文件操作功能用于试验曲线、试验数据的存储；

b、 支持打印机打印试验报告。

1、 附具：试验机配置适用于对标准扁试样、圆试样进行动静态试验的拉压附具及预埋槽道疲劳试验附具和作动器及油源系统的冲洗附件等；

一、 主要技术指标：

1、 静态试验力：±100kN，

2、 大动态试验力：±100kN；

3、 试验力测量范围：2%～100%FS

试验力示值精度≤±1%（2%～100%FS）

4、 作动器大行程振幅：±75mm，示值精度20%FS.起±0.5%FS；

5、 频率范围：0.1～30HZ（幅频特性:±1mm/6Hz）；

6、 主要输入试验波形：正弦波、方波、三角波、静态试验斜波等；

7、 试验空间：700mm*600mm*900mm(长*宽*高)，底座开有四道T型槽用于安装动态疲劳附具；

8、 立柱中心距：600mm；

10 伺服泵站规格：流量18L/min，压力21MPa，伺服电机功率7.5kW；

配置清单：

一 、主机：

 1.伺服疲劳作动器（英国赫莱特（hallite）密封件）  1套        力迈液压

 2.升降油缸                                    2台         力迈液压

 3.移动横梁（含松弛油缸）                      1套

 4.100KN世铨负荷传感器                       1件           美国世铨

 5.磁致位移传感器                             1件            浙达精益

 6.调质镀铬精磨立柱                            2件

 7.底座                                       1件

 8.Moog-761伺服阀                            1台            美国

二．伺服油源：

1.伺服电机                              1台                  菲仕

2.福伊特内啮合齿轮泵                        1台             德国

3.油箱体（焊接件）                             1件

4.底板                                         1件   5.仪表（压力表、温控、液位控制等）              1套

6.阀块（压力阀、插装压力阀、电磁换向阀、高压过滤器、蓄能器）1套

7.油冷机                                        1台

8.外壳罩                                        1件

9.高低压切换模块                                1套

10.泵站启动控制单元                             1套

11．油源高压胶管总成及管接头                     1套

三、动态控制器

    德国DoLi  I50

三 、上下液压强迫夹头                                       1套

标准扁试样（圆试样）上下液压强迫夹头                        1副

四、中继液压模块（含蓄能器、高压滤油器）                  1套

五、试验软件（自制）                                       1套

六、动态疲劳槽道拉伸辅具                                  2套

七、品牌计算机                                             1台

八、惠普A4打印机                                          1台

九、系统软管及管接头                                        1套

十一、电气控制                                              1套

十二、油冷机                                                1套

12试样的测量

12.1哑铃状试样

用测厚计在试验长度的中部和两端测量厚度。应取3个测量值的中位数用于计算横截面面积。在

任何一个哑铃状试样中,狭窄部分的三个厚度测量值都不应大于厚度中位数的2%。取裁刀狭窄部分

刀刃间的距离作为试样的宽度,该距离应按GB/T2941的规定进行测量,精确到0.05mm。

12.2环状试样

沿环状试样一周大致六等分处,分别测量径向宽度和轴向厚度。取六次测量值的中位数用于计算

横截面面积，内径测量应精确到0.1mm，按下列公式计算内圆周长和平均圆周长。

内圆周长=*X内径

平均圆周长一xX(内径+径向宽度)

12.3多组试样比较

如果两组试样(哑铃状或环状)进行比较,每组厚度的中位数应不超出两组厚度总中位数的7.5%。

13试验步骤

13.1唾铃状试样

将试样对称地夹在拉力试验机的上,下夹持器上,使拉力均匀地分布在横截面上。根据需要,装配

一个伸长测量装置。启动试验机,在整个试验过程中连续监测试验长度和力的变化,精度在士2%之内，

或按第15章的要求，

夹持器的移动速度;1型,2型和1A型试样应为500mm/min±50mm/min,3型和4型试样应为

200mm/min±20mm/min.

如果试样在狭窄部分以外断裂则舍弃该试验结果,并另取一试样进行重复试验。

注:1采取日测时,应避免视觉误差。

2在测控断水久变形时,应将断裂后的试样放置3min,再把断裂的两部分物合在一起,用精度为0.05mm的

量具测量吻合后的两条平行标线间的距离。拉断木久变邢计算公式为;

s100(L,-L)

式中

s一一拉断变形,%，

L一试禅断裂后,放置3min对起来的标距,单位为毫米(mm);

L一初始试验长度,单位为毫米(mm)。

13.2环状试样

将试样以张力最小的形式放在两个滑轮上，启动试验机,在整个试验过程中连续监测滑轮之间的

距离和应力,精确到±2%,或按15章的要求。

可动滑轮的标称移动速度:A型试样应为500mm/min±50mm/min,B型试样应为100mm/min士

10 mm/min.

14试验温度

试验通常应在GB/T2941中规定的一种标准实验室温度下进行。当要求采用其他温度时,应从

GB/T2941规定的推荐表中选择，

在进行对比试验时,任一个试验或一批试验都应采用同一温度。

弹簧钢拉力试验机：本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电览、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢铸件、铜管有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90度剥离、180度剥离、剪切、粘合力、拔出力、延伸伸长率等试验。用于输电架空线、电缆、电瓷瓶、钢丝绳、钢绞线及绳扣、锚链、吊钩、金具、吊装带、安全带、编织带等试件抗拉强度和弹性模量的测试，可满足GB、ISO、JIS、ASTM、DIN等国际标准和行业标准。本标准等同采用ISO37:2005《硫化橡胶或热塑性橡胶一-拉伸应力应变性能的测定》(英文版)，

包括其修正案ISO 37:2005/Cor.1:2008.

本标准代替GB/T 528-1998(硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》。

本标准等同翻译ISO37;2005和ISO 37:2005/Cor.1,2008.

为便于使用,本标准还做了下列编辑性修改，在上式中,所使用的符号意义如下:

C一一环状试样的初始内周长,单位为毫米(mm);

C_一一环状试样的初始平均团周长,单位为毫米(mm):

d--滑轮的直径,单位为毫米(mm);

E.一一定应力伸长率,%，

F、一试样断裂时记录的力,单位为牛(N);

F,一一定应力对应的力值,单位为牛(N);

F_-记录的力,单位为牛(N):

F,一-屈服点时记录的力,单位为牛(N);

L一试样断裂时两滑轮的中心距,单位为毫米(mm);

L,一给定应力时两滑轮的中心距,单位为毫米(mm):

L,一-届服点时两滑轮的中心距,单位为毫米(mm);

S,一定伸应力,单位为兆帕(MPa);

一环状试样的轴向厚度,单位为毫米(mm);

W一一环状试样的径向宽度,单位为毫米(mm)。

16试验结果的表示

如果在同一试样上测定几种控伸应力-应变性能时,则每种试验数据可视为独立得到的,试验结果

按规定分别予以计算，

在所有情况下,应报告每一性能的中位数。

17试验报告

试验报告应包括下列内容。

)本标准编号:

a)“本国际标准”一词改为“本标准”;

b)用小数点".”代替作为小数点的逗号“,”;

c)删除国际标准前言:

d)为方便使用增加了两个条文注(第1章的注和13.1中的注2)，

本标准与GB/T 528-1998相比主要差异:

-增加了一种命名为1A型的新哑铃状试样(本版6.1);

一增加了附录B,关于1型、2型和1A型试样的精密度数据(本版附录B);

--增加了附录C,关于精密度数据与哑铃状试样形状之相关性的分析(本版附录C)

删除了1998版中的附录B。

本标准由中国石油和化学工业协会提出。

本标准的附录A、附录B为规范性附录,附录C为资料性附录。

本标准由全国橡标委橡胶物理和化学试验方法分技术委员会(SAC/TC35/SC2)归口。

本标准起草单位:中橡集团沈阳橡胶研究设计院，

本标准参加起草单位:北京橡胶工业研究设计院、承德精密试验机有限公司。

本标准主要起草人;费康红、吉连忠。

本标准参加起草人:谢君芳、丁晓英、赵凌云、王新华。

本标准所代替标准的历次版本发布情况为:

-GB/T 528-1992,GB/T528--1998.

测试项目

(一)普通测试项目:(普通显示值及计算值)

★拉伸应力   ★拉伸强度

★扯断强度   ★扯断伸长率

★定伸应力   ★定应力伸长率

★定应力力值 ★撕裂强度

★任意点力值 ★任意点伸长率

★抽出力     ★粘合力及取峰值计算值

★压力试验   ★剪切剥离力试验

★弯曲试验   ★拔出力穿刺力试验1主题内容

本标准规定了塑料复合在塑料或其它基材(如铝箔、纸、织物等)上的各种软质复合塑料材料剃

离力的测定。

2原理

将规定宽度的试样，在一定的速度下，进行T型剥离，测定复合层与基林的平均剥离力

3试验设备

带有图形记录装置的拉伸试验机，或能满足本试验要求的其它装置。

4试样

测检测4.1

试样尺寸

A法

宽度15.0±0.1mm,长度200mm。用于复合薄膜等。

B法

宽度30.0±0.2mm，长度150mm。用于人造革、编织复合袋等。

4.2试样制备

将样品宽度方向的两端除去50mm，沿样品宽度方向均匀藏取纵、横试样各5条。复合方向为纵向。

沿试样长度方向将复合层与基材预先剥开50mm，被剥开部分不得有明显损伤。若试样不易剥开、

可将试样一端约20mm浸入适当的溶剂中处理，待溶剂完全挥发，再进行剥离力的试验。若复合层经

过这种处理，仍不能与基材分离，则试验不可进行。

5状态调节及试验环境

试样应在温度23±2℃、相对湿度45%~55%的环境中放置4小时以上，然后在上述环境中进行试验。

6试验速度

A法

300±50mm/m/n;具有程控和机械两级限位保护；当负荷超过额定值5～10%时，自动停机保护；满足标准： QB/T1130 塑料直角撕裂性能试验方法满足标准：GB13022 塑料薄膜拉伸性能试验方法满足标准：GB/T16578-1996塑料和薄膜裤形撕裂方法满足标准：GB/T1040塑料拉伸性能试验方法

B法

200±50mm/min。具有程控和机械两级限位保护；当负荷超过额定值5～10%时，自动停机保护；满足标准： QB/T1130 塑料直角撕裂性能试验方法满足标准：GB13022 塑料薄膜拉伸性能试验方法满足标准：GB/T16578-1996塑料和薄膜裤形撕裂方法满足标准：GB/T1040塑料拉伸性能试验方法

7试验步骤

将试样剥开部分的两端分别夹在试验机上、下夹具上，使试样剥开部分的纵轴与上、下夹具中心

连线重合，并松紧适宜。试验时，未剥开部分与拉伸方向呈T型，见图1。记录试样剥离过程中的剥

离力曲线。C.试样宽度、试验速度;

d.纵、横方向上剥离力的算术平均值;

e.如果需要，应给出剥离力的标准偏差及大、小值;

f.取样日期、试验日期、试验人员。

附加说明:

本标准由中华人民共和国轻工业部提出。

本标准由轻工业部塑料加工应用科学研究所归口。

本标准由轻工业部塑料加工应用科学研究所负责起草。

本标准主要起草人:曾新榕、李德英。

本标准参焦采用DIN53357-82《塑料带和薄膜测试一膜层剥离试验》。

万能材料试验机符合电脑式万能材料试验机《GB/T16491-1996电子万能试验机》标准GB 8808/GB 13022/GB 1040/GB 4850/GB 7753/GB 7754/GB 453/GB/T 17200/GB/T 16578/GB/T 7122/GB/T 2790/GB/T 2791/GB/T 2792/ASTM E4/ASTM D828/ASTM D882/ASTM D1938/ASTM D3330/ASTM F88/ASTM F904/ISO 37/JIS P8113‖QB/T 2358/QB/T 1130/等试验标准.

弹簧钢拉力试验机

一、概述

弹簧钢拉力试验机：本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电览、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢铸件、铜管有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90度剥离、180度剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

二、主要规格

A、高精度力量传感器：10T,力量精度在±0.5%以内。

B、容量分段：全程七档：×1：×2：×5：×10：×20：×50：×100，采用高精度24bits A/D,取样频率200HZ.

C、动力系统：风配置清单

D、控制系统：采用Pulse Command控制方式使控制更，速度控制范围0.1～250mm/min.中联板调整具有快速粗调功能。测试后自动回归原点、自动储存。

E、数据传输方式：RS232传输

F、显示方式 ：UTM107+WIN-XP测试软件计算机屏幕显示。

G、简洁的全程一档与精密全程七档力量线性双校正系统。

H、豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制式加上多阶控制模式可满足不同的测试要求。

I、测试空间：测试宽度约440mm(标准规格)，联板行走空间950mm（不含夹具）（标准规格）

J、全程位移：编码器2500P/R,提升4倍精度 ，采用LINE DRIVE编码器搞干扰能力极强，位移解析0.001mm.

K、安全装置：过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。

L、手控方式：可增添无线遥控装置或手动操作盒。（选购）

三、功能介绍

▲自动停机：试样破坏后，移动横梁自动停止移动;

▲自动换档：根据试验力大小自动切换到适当的量程，以确保测量数据的准确性;

▲条件模块：试验条件和试样原始数据可以建立自己的标准模块的形式存储；方便用户的调用和查看，节省试验时间;

▲自动变速：试验过程的位移速度可自动完成也可手动改变;

▲自动保存：试验结束，试验数据和曲线计算机自动保存，杜绝因忘记存盘而引起的数据丢失;

▲测试过程：试验过程及测量、显示、分析等均由微机完成;

▲批量试验：对相同参数的试样，一次设定后可顺次完成一批试验;

▲试验软件：中文Windows用户界面，操作简便;

▲显示方式：数据与曲线随试验过程动态显示;

▲曲线遍历：试验完成后，可对曲线进行放大再分析，用鼠标查到试验曲线上各点对应的数据;

▲试验报告：可根据用户要求进行编辑打印;

▲限位保护：具有程控和机械两级限位保护;

▲过载保护：当负荷超过额定值3～5%时，自动停机;

▲自动和人工两种模式求取各种试验结果，自动形成报表，使数据分析过程变的简单，便于用户;

四、主要用途:

1、适用于金属材料及构件的拉伸,压缩,弯曲,剪切等试验,也可用于塑料,混凝土,水泥等非金属材料同类试验的检测。

2特殊测试项目

性系数即弹性杨氏模量

定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。

比例限：荷重在一定范围内与伸长可以维持成正比之关系，其大应力即

为比极限。

弹性限：为材料所能承受而不呈变形之大应力

弹性变形：除去荷重后，材料的变形完全消失。

弹性变形：除去荷重后，材料的变形完全消失。

五、万能材料试验机符合

电脑式万能材料试验机《GB/T16491-1996 电子万能试验机》标准GB 8808/GB 13022/GB 1040/GB 4850/GB 7753/GB 7754/GB 453/GB/T 17200/GB/T 16578/GB/T 7122/GB/T 2790/GB/T 2791/GB/T 2792/ASTM E4/ASTM D828/ASTM D882/ASTM D1938/ASTM D3330/ASTM F88/ASTM F904/ISO 37/JIS P8113‖QB/T 2358/QB/T 1130/等试验标准.

六、万能材料试验机的检定方法

根据试验机被检区间的力值，将相应力值的标准拉力试样装夹在试验机上，按GB/T228-2002标准规定的速度让试验机对标准拉力试样进行拉伸，当标准拉力试样处于拉伸状态时在其上装上引伸计或贴上应变片，让拉力试验机继续对标准拉力试样进行拉伸，引伸计或应变片将标准拉力试样的伸长量显示出来，该方法利用胡克定律，根据标准拉力试样的伸长量换算为力值与试验机度盘力值进行对比，来确定试验机的精度。该方法极大的简化了检定的操作过程，对试验机原始拉伸状态的日常检定带来极大方便和标准化。

七、测试项目

(一)普通测试项目:(普通显示值及计算值)

★拉伸应力    ★拉伸强度

★扯断强度    ★扯断伸长率

★定伸应力    ★定应力伸长率

★定应力力值  ★撕裂强度

★任意点力值  ★任意点伸长率

★抽出力      ★粘合力及取峰值计算值

★压力试验    ★剪切剥离力试验

★弯曲试验    ★拔出力穿刺力试验

(二)特殊测试项目:

1. 弹性系数即弹性杨氏模量：

定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。

2.比例限:荷重在一定范围内与伸长可以维持成正比之关系，其大应力即为比例限。

3.弹性限:为材料所能承受而不呈永jiu变形之大应力。

4.弹性变形:除去荷重后，材料的变形完全消失。

5.永jiu变形:除去荷重后，材料仍残留变形。

6.屈服点:材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈服点作为屈服点。屈服:荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。

7.屈服强度:拉伸时，永jiu伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。

8.弹簧K值:与变形同相位的作用力分量与形变之比。

9. 有效弹性和滞后损失:在万能材料试验机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性;测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

八、选用

1、在应用范围上

电子万能试验机，广泛应用于各种金属、非金属及复合材料，如木材、塑料型材、电线电缆、纸张、薄膜、橡胶、、食品包装材料、织物等进行拉伸性能指标的测试。

同时可根据用户提供的国内、国际标准定做各种试验数据处理软件和试验辅具。数字显示电子万能试验机适合于只求力值、抗拉强度、抗压强度等相关数据的用户，如需求取较为复杂参数，微机控制电子万能试验机是更好的选择。

2、在性价比上

以下的电子万能试验机更有优势。液压万能试验机主要用于金属、非金属材料和零件、部件、构件的拉伸、压缩、弯曲等力学性能试验。液压万能试验机是工矿企业、建筑建材、质检中心、水利水电、桥梁工程、科研院所、大专院校力学试验室的理想的试验设备。

手动控制的液压万能试验机，适合工矿企业的成品检验、材料指标测试;而电液伺服万能试验机，则适合要求较高的钢铁、建材检测类的试验室、科研机构及大专院校。

3、在使用性能上

电子万能试验机，不用油源，所以更清洁，使用维护更方便;它的试验速度范围可进行调整，试验速度可达500mm,试验行程可按需要而定，更灵活;测力精度高，有些甚至能达到;体积小、重量轻、空间大、方便加配相应装置来做各项材料力学试验，可以做到一机多用。

4、液压万能试验机，受油源流量的限制，试验速度较低。手动液压万能试验机，操作较为简易，价格便宜，但控制精度较低;电液伺服万能试验机，则性能门式数显电子万能试验机相比，除速度低外，控制精度也不逊色;采用负荷传感器的微机控制电液伺服万能试验机，力值精度也可以达到0.5%左右，且在做大吨位的材料力学试验时，更可靠、更稳定、性价比更高。

5、电子万能试验机主要采用伺服电机作为动力源，丝杠、丝母作为执行部件，实现试验机移动横梁的速度控制。在传动控制上，主要有两种形式，同步带和减速机;在测力上电子万能试验机均采用负荷传感器。

九、　试验机特性：

　　1、因采用进口伺服电机及伺服调速系统和滚珠丝杆，使得试验机具有传动平稳，噪音低，速度精度高，调速范围宽，使用寿命长。

　　2、同步显示试验力，峰值，位移，速度，实验状态，试验曲线

　　3、限位，过载自动保护，试样断裂自动停机

　　4、稳定性：抗波动度，零点漂移，电源能力，扛干扰能力，温度漂移，时间漂移，抗潮湿的能力。

　　对于万能检测设备，几乎涵盖了各行各业的检测应用，因而也被称为“万能”今天我们将简单介绍几个应用：稳定性：抗波动度，零点漂移，电源能力，扛干扰能力，温度漂移，时间漂移，抗潮湿的能力。满足了长试样、全尺寸试样的拉力试验。液压卧式拉力试验机主要用于各种金属构件、钢索、链条、锚链、吊装带、电缆、分离盘等的拉伸性能试验。试验机主机部分采用钢板焊接框架结构、分段移动横梁调整试验空间、单出杆双作用活塞缸施加试验力、手动或伺服控制试验过程，负荷传感器测力、微机显示试验力及试验曲线。

　　汽车零部件：

　　汽车上的橡胶制品，包括地板胶，电子元器件上的橡胶，橡胶制品上的关键部件(刹车管，刹车皮碗，刹车片，密封件等。)大家在日常使用拉力机的时候，不知道选多大量程的，不会计算力值，下面我来为大家解答一下如何计算：

确定试片的尺寸：包括试验片的厚度和宽度。测量试片的截面积：根据试片的厚度和宽度计算出截面积，通常使用公式 `A = (t * w)² / 2` 来计算圆周方向的面积，其中 `t` 是厚度，`w` 是宽度。

选择合适的测试标准：根据不同的测试需求选择相应的测试标准，如拉伸强度、粘着强度、撕裂强度等。

施加负荷：在拉力试验中，将试样置于加载装置上，并施加预设的负荷。记录数据：记录试样的伸长量和原始长度（或夹口间距）。

计算拉力值：根据上述数据，通过公式或者特定的测试软件计算得到所需的拉力值。试验空间的单位均采用mm（毫米）来表示，对于立式的拉力试验机来说其试验空间并不是很大，常规机型都为0.6米和1米，但对于特殊机型如检测管材的可以达到3米。而卧式拉力机的试验空间也能达到几十米，但无论多长的试验空间，其单位的表示通常使用毫米，这是很试验机的试验速度的单位有关系。

具体的计算公式可能因测试标准的不同而有所差异。例如，对于拉伸强度的计算，可以使用公式 `σ = F / A`，其中 `σ` 是应力，`F` 是负荷，`A` 是截面积。而对于粘着强度和撕裂强度，可能需要分别计算剥离力和大载荷，然后除以试片的宽度或厚度。

力值单位主要包括牛（N），千牛（KN），千克、公斤（KG），磅（LB），T（吨）等在日常试验机的应用中涉及多的主要有牛、千牛、千克（公斤）、吨，它们之间的的换算主要分为两类牛顿之间的换算，千克与牛顿之间的换算，其换算关系如下：

1：1KN=1000N=1T，

2：1kg=9.8N（为了计算方便在使用中常常采用1kg=10N的计算方法）

　　塑料：

　　各种热固性，热塑性塑料的拉伸弹性模量，弯曲弹性模量，压缩模量，屈服强度，拉伸强度，断裂强度，断裂伸长率，压缩应力，压缩应变，剪切，剥离，撑口，撕裂，穿透等力学性能的检测。主要有工程塑料，增强尼龙，改性塑料，塑料异型材，塑料管材，塑料片材及薄膜等行业的材料分析及检验。

　　建筑钢材:

　　钢筋(钢板)、钢管，铸铁管、钢筋连接接头、焊缝及熔敷金属、铝合金型、碳素结构钢、伸长率检测低碳钢热轧圆盘条屈服强度、伸长率预应力混凝土用钢丝、伸长率预应力混凝土用钢绞线、zui大力下伸长率钢筋焊接。

　　另外还有一些特殊测试项目：弹性系数，份额限，弹性限，弹性变形，永世变形，屈从点，屈服强度，绷簧K值，有用弹性和滞后丢失等。根据夹具的不同，测试的项目也就不尽相同，一款多用，真正实现万能材料检测。

万能材料试验机历史

我国台万能材料试验机是由邓曰谟教授研制的。鸦pian战争中诞生的中国近代机械工业，从一开始就具有半殖民地半封建的特点，中国民族资本创办的企业一直处于、feng建zhu义和官僚买办的重压之下，境况十分艰难。直到20世纪上半叶，中国的机械工业仍然极为落后，主要的机器设备都是依赖进口，机械产品的设计和制造也大都由洋人把持。邓曰谟就是在这种历史条件下开始自己在机械工程领域的探索和奋斗的。

1930年，邓曰谟被聘为北洋大学教授。南京国民规定，凡是工科院校必须建立实验室。但当时的教学实验仪器设备几乎全靠进口，且价格昂贵，如一台50000磅材料试验机需花费15000多美元，而对学校的拨款极为有限。为了克服这个困难，邓曰谟下决心自己设计、自己制造。1932年至1933年，邓曰谟依托机械研究社，经过一系列艰苦试验，成功地设计制造出了材料试验室、水力实验室的一系列仪器设备，如油压试验机、冲击试验机、水泥拉力机、流速计、混流水泵、两级水泵、水轮机等，除了装备北洋大学的材料试验室和水力实验室外，还供给山东大学、中山大学、河南大学、重庆大学、焦作工学院、河南水利专门学校及全国其他许多高校的有关实验室使用。其中50000磅材料试验机为当时由中国人自己设计和制造的台万能材料试验机，可以进行有关材料机械性能的一系列静力试验。

硫化橡胶或热塑性橡胶

拉伸应力应变性能的测定

警告:使用本标准的人员应有正规实验室工作的实践经验。本标准无意涉及因使用本标准可能出

现的安全问题,使用者有责任采取适当的安全和健康措施,并保证符合国家有关法规规定的条件。

1范围

本标准规定了硫化橡胶或热塑性橡胶拉伸应力应变性能的测定方法。

本标准适用于测定硫化橡胶或热塑性橡胶的性能,如拉伸强度、拉断伸长率、定伸应力、定应力伸长

率、屈服点控伸应力和屈服点伸长率。其中屈服点拉伸应力和应变的测量只适用于某些热塑性橡胶和

某些其他胶料。

注:如果需要,也可增加拉断水久变形的测定，

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究

是否可使用这些文件的新版本。凡是不注日期的引用文件,其新版本适用于本标准。

GB/T2941橡胶物理试验方法试样制备和调节通用程序(GB/T2941-2006,ISO 23529:2004，

IDT)

ISO 5893橡胶与塑料拉伸、屈挠及压缩试验机(恒速)技术性能

3术语和定义

下列术语和定义适用于本标准，

3.1

拉伸应力Stensile stress

拉伸试样所施加的应力。

注:由施加的力除以试样试验长度的原始横截面面积计算而得，

3.2

伸长率 Eelongation

由于拉伸应力而引起试样形变,用试验长度变化的百分数表示。

3.3

拉伸强度 TStensile strength

试样拉伸至断裂过程中的大拉伸应力。

注，见图 1e)一图 1e)。

3.4

断裂拉伸强度TS。tensile strength at break

试样拉伸至断裂时刻所记录的拉伸应力。

注1，见图 la)~图 1e)。

注 2，TS和TS、值可能有差异,如果在S,处屈服后继续伸长并伴随着应力下降,则导致TS。低于 TS的结果[见

图1c)]。

“精细其表，精湛于内”是北广精仪一惯秉承的原则。其先进的设计风格，的制造技术和完善的服务体系，为科研机构、大专院校，企业和质量检测机构提供1留的产品和优质的服务。北广精仪公司集软件设计、机械、力学、汽压、电子、电机以及研发、品保、生管、检测等**人才，获取即时资讯，发展**的产品与服务。产品严格贯彻：ISO、AATCC、ASTM、DIN、EN、GB、BS、JIS、ANSI、UL、TAPPI、IEC、VDE等标准，广泛适用于：科研单位、质检机构、大专院校以及家具，纺织、玩具、橡胶、塑料、制鞋、皮革、包装、航空等产业，为材料开发、物性试验、教学研究、品质管理、进料检验等提供**的数据。

 北广公司核心技术由北广公司严格组建 并有**的仪器美工专注外观设计 从仪器的研发、生产、销售、售后等 完全承建高新企业体系 。

 并且研发更高端的试验控制仪器 控制方式完全升级 现研发的击穿仪、控制方式采用无线蓝牙手发技术 并且可选用 232 / USB/亚太局域网络端口，已是全国丁见为一。

 现公司总资产达数千万元。拥有现代化设计开发技术和先进的生产设备。积机制力于多种高设备及非标自动化设备的生产和研制，其中本公司产品：绝缘材料检测仪器，海绵泡沫检测仪器，力学设备等质量已**进水平，并成功申请中国过家专理。无需和任何大学合作 完全有自主研发的能力并多次参加仪器展览会与讨论会聚结精华注于研发。

北广公司保持以发展与中国测试产业相适应的应用技术为主线，通过与产业界协调发展的方式提高本公司的竞争实力和技术含量。

 与此同时，本公司自成立以来，坚持走"研发生产"相结合的道路，借助过家工业研究院的理论知识和强劲的科研实力，在消化、吸收国际先进生产技术的基础上，大胆创新、锐意改革、努力创造，开发出具有中国特色的新产品，为提高中国的科研及产品质量作出了应有的贡献。

 经营理念：

  一、诚信待户 顾客至上      全心全意为顾客考虑，使顾客能切身感受到人性化的仪器。

  二、**检测 保质保量      **检测是我们的责任 保质保量是我们对客户的郑重承诺

  三、技术** 创新理念    储备仪流的开发人才，引进另闲技术，采用先进的设计理念，打造精良的检测仪器。

 北广产品广泛应用于国防、大专院校以及检测所等行业，本公司以技术的创新为企业的发展方向，以新型实用的产品引导客户的需求

在应用范围上

电子万能试验机，广泛应用于各种金属、非金属及复合材料，如木材、塑料型材、电线电缆、纸张、薄膜、橡胶、、食品包装材料、织物等进行拉伸性能指标的测试。

同时可根据用户提供的国内、国际标准定做各种试验数据处理软件和试验辅具。数字显示电子万能试验机适合于只求力值、抗拉强度、抗压强度等相关数据的用户，如需求取较为复杂参数，微机控制电子万能试验机是更好的选择。

在性价比上

以下的电子万能试验机更有优势。液压万能试验机主要用于金属、非金属材料和零件、部件、构件的拉伸、压缩、弯曲等力学性能试验。液压万能试验机是工矿企业、建筑建材、质检中心、水利水电、桥梁工程、科研院所、大专院校力学试验室的理想的试验设备。

手动控制的液压万能试验机，适合工矿企业的成品检验、材料指标测试;而电液伺服万能试验机，则适合要求较高的钢铁、建材检测类的试验室、科研机构及大专院校。

在使用性能上

电子万能试验机，不用油源，所以更清洁，使用维护更方便;它的试验速度范围可进行调整，试验速度可达500mm,试验行程可按需要而定，更灵活;测力精度高，有些甚至能达到;体积小、重量轻、空间大、方便加配相应装置来做各项材料力学试验，可以做到一机多用。

液压万能试验机，受油源流量的限制，试验速度较低。手动液压万能试验机，操作较为简易，价格便宜，但控制精度较低;电液伺服万能试验机，则性能门式数显电子万能试验机相比，除速度低外，控制精度也不逊色;采用负荷传感器的微机控制电液伺服万能试验机，力值精度也可以达到0.5%左右，且在做大吨位的材料力学试验时，更可靠、更稳定、性价比更高。

电子万能试验机主要采用伺服电机作为动力源，丝杠、丝母作为执行部件，实现试验机移动横梁的速度控制。在传动控制上，主要有两种形式，同步带和减速机;在测力上电子万能试验机均采用负荷传感器。

试验机特性：

因采用进口伺服电机及伺服调速系统和滚珠丝杆，使得试验机具有传动平稳，噪音低，速度精度高，调速范围宽，使用寿命长。

同步显示试验力，峰值，位移，速度，实验状态，试验曲线

限位，过载自动保护，试样断裂自动停机

稳定性：抗波动度，零点漂移，电源能力，扛干扰能力，温度漂移，时间漂移，抗潮湿的能力。

对于万能检测设备，几乎涵盖了各行各业的检测应用，因而也被称为“万能”今天我们将简单介绍几个应用：

汽车零部件：

汽车上的橡胶制品，包括地板胶，电子元器件上的橡胶，橡胶制品上的关键部件(刹车管，刹车皮碗，刹车片，密封件等。)

塑料：

各种热固性，热塑性塑料的拉伸弹性模量，弯曲弹性模量，压缩模量，屈服强度，拉伸强度，断裂强度，断裂伸长率，压缩应力，压缩应变，剪切，剥离，撑口，撕裂，穿透等力学性能的检测。主要有工程塑料，增强尼龙，改性塑料，塑料异型材，塑料管材，塑料片材及薄膜等行业的材料分析及检验。

建筑钢材:

钢筋(钢板)、钢管，铸铁管、钢筋连接接头、焊缝及熔敷金属、铝合金型、碳素结构钢、伸长率检测低碳钢热轧圆盘条屈服强度、伸长率预应力混凝土用钢丝、伸长率预应力混凝土用钢绞线、zui大力下伸长率钢筋焊接。

另外还有一些特殊测试项目：弹性系数，份额限，弹性限，弹性变形，永世变形，屈从点，屈服强度，绷簧K值，有用弹性和滞后丢失等。根据夹具的不同，测试的项目也就不尽相同，一款多用，真正实现万能材料检测。铸铁材料万能拉力试验机

铸铁材料万能拉力试验机  试验机专业软件实现自动求取定伸长率、定力伸长、抗拉强度、试样延伸率、上、下屈服及屈服强度等数据，还可满足位移保持控制。计算机控制系统对试验过程的控制和数据处理符合相应金属、非金属及复合材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

铸铁材料万能拉力试验机  本机可适用于拉伸性能，拉伸强度与变形率，抗撕裂性能，热封强度性能，压缩试验，滚筒剥离试验，90度剥离，绳类拉断力，裤型撕裂力，180度剥离，拉断力，弯曲试验，剪切试验，顶破试验等完成不同的试验，根据客户的需求不同，可以安装不同的夹具，用于不同实验。

铸铁材料万能拉力试验机 本机无污染、噪音低，效率高，具有较宽的调速范围。本机适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合国家相关标准的要求。

软件特点:

1、测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等测试标准规范。

2、试品资料:提供使用者设定所有试品数据，一次输入数据 重复使用，并可自行增修公式以提高测试数据契合性。
3、 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局) 。
4、 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、5、lb，变形单位mm、cm、inch。
5、图形曲线尺度自动 化Auto Scale，可使图形以 尺度显示，并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。
6、测试结果可以WORD、EXCEL格式的数据形式输出。

7、测试结束可自动存档、手动存档，测试完毕自动求算 大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间 大值、 小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。
8、数据备份：测试数据可保存在任意硬盘分区。
9、软件具有历史撕裂强度测试数据演示功能。

10、普通测试项目：(普通显示值及计算值)
            ●拉伸应力   ●拉伸强度
            ●扯断强度   ●扯断伸长率
            ●定伸应力   ●定应力伸长率
            ●定应力力值  ●
            ●任意点力值  ●任意点伸长率
            ●抽出力    ●粘合力及取峰值计算值
            ●压力试验   ●剪切力剥离力试验
            ●弯曲试验   ●拔出力穿刺力试验

于0.4毫米，在这种情况下，就能够实现对胶粘面的粗化的处理。在

在系统中，通过自我诊断的方式，能够对计算机的硬件进行测试，

使用设备之前，应该先将设备上的污物去除，然后施加压力，从而实

而且能够提高设备通信的效率，能够对内部的电源在使用过程中的异

现胶体的固化，然后将周围的胶体去除，然后进行强度的实验。将粘

常现象采取自动报警的方式，在对传感器进行使用的过程中，就需要

贴好的样品与装置连接在一起，然后进行拉伸试验，控制好拉伸的速

运用信号的转换，从而得到被测试的信号，通过对数据分析的方法，

度，然后通过软件将拉伸试验的参数控制好，然后对测控系统进行自

能够及时地找到测试的条件，从而确定传感器的类型，然后设置传感

动化的拉伸，将显示的数据存储起来，从而能够分析样品断裂时的荷

器使用的参数，从而能够完成数据的收集，在显示器上展示。在这个

载数值。

部分中，对计算机的拉伸状态进行分析，从而能够确定极限值，在确

定极限值的基础上，可以运用VB的自动化的读写能力，将数据以表

4结语

格的形式呈现出来，然后打印报告，从而能够编写出合适的程序。

本文通过对电子式万能试验机的操作原理等进行分析，并对其运

在对程序进行设计的过程中，首先要选择设备的对象，然后将

行的参数进行设定，提高了其运行的效率，完善了测试的准确性。传

AD进行初始化的处理，然后对定时器和开关进行分析，然后对设备

动系统能够对电机的螺旋系统进行控制，从而能够确保电机能够平稳

的运行状态进行检测，设计报警装置，对定时器进行输出，然后读取

的运行，而且，能够使丝杠转动，从而能够完成加载框架中的移动衡

AD数据，然后将AD数据展示在计算机显示屏上，分析试样是否可以

量的垂直运动。

满足条件，然后停止AD设备的使用，将设备的对象进行处理，后

结束程序。定伸应力s。stress at a given elongation

将试样的试验长度部分拉伸到给定伸长率所需的应力。

注:在橡胶工业中,这一定义被广泛地用术语“模量(modulus)”表示,应谨慎与表示“在给定伸长率下应力-应变曲

线斜率”的“模量”相混淆。

3.8

屈服点拉伸应力s,tensile stress at yield

应力-应变曲线上出现的应变进一步增加面应力不再继续增加的个点对应的应力，

注:此值可能对应于拐点[参看图1b)],也可能对应于大值点[见图1c)]。

3.9

屈服点伸长率Eyelongation at yield

应力-应变曲线上出现应变进一步增加而应力不增加的个点对应的拉伸应变。

注:见图1b)和1e)。

3.10

睡铃状试样的试验长度test length of dumb-bell

哑铃状试样狭窄部分的长度内,用于测量伸长率的基准标线之间的初始距离。

注，见图2.

4 原理

在动夹持器或滑轮恒速移动的拉力试验机上,将哑铃状或环状标准试样进行拉伸。按要求记录试

数显加宽式拉力机系统自动进行数据处理，处理方法满足满足GB228-2002标准要求，如上下屈服点、大力点、各类规定非比例应力点、各类规定全伸长应力点等；软件同时提供数据分析功能，满足试验人员进行试验分析及进行特殊试验数据处理；
