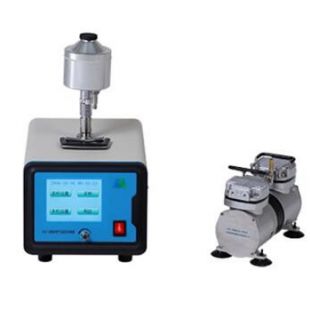

FA-3型气溶胶粒度分布采样器

一、产品概述：

当今气溶胶对人体健康的潜在影响，已愈来愈受到重视，因而对各种空气污染的采样检测就更加迫切，空气中粒子的数量及其大小分布乃是评价其危害的两个不可缺少的指标。FA-3型气溶胶粒度分布采样器可同时测定两参数，而且捕获率高、结构牢固、性能稳定、使用方便。

二、产品用途：

FA-3型气溶胶粒度分布采样器是一种多级多孔联级式撞击器， 用作测量空气中各种固体和液体粒子的大小分布情况和总的含量程度。 气溶胶粒度分布采样器，气溶胶粒度采样器，气溶胶分布采样器，气溶胶采样器，空气气溶胶粒度分布采样器，空气气溶胶分布采样器，空气气溶胶采样器可广泛用于环境保护、劳动卫生、大气科学等部门作气溶胶含量及其大小分布的采样监测以及有关科研部门作气溶胶的采样研究，为评价环境空气污染的程度及其治理措施提供科学依据。

三、仪器结构：

1、撞击器 撞击器是由八级带有微小喷孔的铝合金圆盘及一级过滤器构成，圆盘间有密封胶圈，用底座上三个弹簧挂钩固定在一起，圆盘上环形排列精密的喷孔，当空气进入采样口后，气流速度逐级增高，不同大小的粒子按空气动力特征分别撞击在相应的采集板上，每级收集到粒子大小范围取决于该级的喷孔速度和上级的截挡状况。没被收集的粒子随着板边周围的气流进入下一级，以此类推，一直加速到足以被撞击为止。第八级是备用过滤器，可装Φ 80mm 滤膜，没有收集到的亚微米粒子被滤膜捕获。每级有一个可装卸的不锈钢采集板，第0、1级的采集板在中心部位有Φ22.5 mm的孔，可使气流从中心通过。

2、前分离器 在含有 >10 μ m 粒子的环境中采样，必须使用前分离器，以便防止粒子的反弹和重复输送。前分离器是一个有Φ 12.8mm 的进气管和三个出气管的撞击室。这种设计能大大降低涡流，并且收集到几克重粒子情况下，也不过载。使用前分离器时，用前分离器取代撞击器上部的进气口，用三个弹簧挂钩固定在撞击器上，无需再作调节。

3、主机 28.3L/min 采样流量由一个连续运转的抽气机提供，由流量调节旋钮的控制采样流量，玻璃转子流量计指示流量。

四、技术性能：

   1、捕获率：100%

   2、采集粒子范围：

0级 9.0-10μm 孔径：2.55mm

1级 5.8-9.0μm 孔径：1.89mm

2级 4.7-5.8μm 孔径：0.91mm

3级 3.3-4.7μm 孔径：0.71mm

4级 2.1-3.3μm 孔径：0.53mm

5级 1.1-2.1μm 孔径：0.34mm

6级 0.65-1.1μ 孔径：0.25mm

7级 0.43-0.65μm 孔径：0.25mm

8级 亚微米 孔径：滤膜

3、采样流量：28.3L/MIN

4、电源：AC220V

5、功率：35W6.重量：5KG（撞击器1.5KG 前分离器0.4KG 主机3KG）

6、体积：撞击器Φ98mmX212mm

7、前分离器Φ89mmX80mm 主机200mmX150 mmX125 mm

五、使用方法：

流量校正FA-3型气溶胶粒度分布采样器的标准采样流量是28.3L/MIN,采样前校正好流量。

1、必须保证圆盘孔眼通畅，按顺序装配好撞击器，注意放好各级间密封圈，挂上三个弹簧挂钩。

2、用橡胶管连接撞击器出气口→主机进气口。取下撞击器进气口上盖。

3、主机接上电源，按下主机上“电源开关“，调节”流量调节“旋钮，使流量计的转子稳定在28.3L/MIN.
