UHS-II 协议分析器（PGY-UHS-II SD/SDIO）是一种协议分析器，具有多种功能，可捕捉和调试主机与被测设计之间的通信。 PGY-UHS-II SD/SDIO UHS-II 协议分析仪是功能丰富的综合协议分析仪，可用于捕获和调试 UHS-II 协议数据。 PGY-UHS-II 协议分析仪支持 FD156 和 HD312 数据速率。 这种创新型有源探头对被测设备（DUT）的电气负载小，可在不影响被测设备性能的情况下捕获协议数据。
PGY-UHS-II SD/SDIO UHS-II 协议分析仪是功能丰富的综合协议分析仪，可用于捕获和调试 UHS-II 协议数据。 PGY-UHS-II 协议分析仪支持 FD156 和 HD312 数据速率。 这种创新型有源探头对被测设备（DUT）的电气负载小，可在不影响被测设备性能的情况下捕获协议数据。 PGY-UHS-II 协议分析仪可将协议数据流从 PGY-UHS-II 协议分析仪传输到主机系统（使用 USB 3.0 或 GbE 接口）。 通过全面的数据解码、协议测试和错误分析，可以验证 UHS-II 主机和设备之间的通信。
PGY-UHS-II 协议分析仪允许设计和测试工程师测试和调试 SD UHS-II 接口触发的命令、响应、数据或 CRC 错误。 PGY-UHS-II 协议分析仪可即时解码 CCMD、DCMD、MSG、DATA 及其参数。 分析 “功能以图形方式显示所采集时间段内的命令、响应、数据和操作频率。
规格
测试设置
协议分析
数据包分析
主要特征
对协议数据进行持续监控和流式传输，以捕获事件（超过 30GB 数据捕获量）
对采集的数据进行协议完整性、DCMD、CCMD、MSG 和 DATA 协议测试
在 PGY-UHS-II 采集协议数据时，即时显示协议活动，几乎可对协议活动进行实时分析
基于硬件的协议感知触发功能可捕捉特定事件
根据 CRC 错误条件触发，可捕捉不常见的错误事件
用户可以通过解码命令和响应参数来识别异常情况
分析功能通过绘制命令、响应、数据和操作频率与获取时间的关系图，对获取的协议数据进行分析
解码设备寄存器，便于分析
过滤功能可让您查看解码协议数据包中的特定数据包
搜索协议活动中的特定事件
易于使用的软件用户界面降低了协议分析的学习曲线
软件旨在处理长时间捕获和显示解码数据，而无需占用主机的大量资源
在协议活动中插入标记有助于将输入数字信号与协议活动关联起来
触发任何特定协议事件的信号，从而触发示波器等其他仪器
使用 USB3.0 或千兆以太网接口连接主机系统
使用 GbE 接口灵活升级硬件固件，便于现场升级固件
解码后的数据包可导出为 CSV 文件，以便进一步分析
询价申请演示下载数据表
规格
Interfaces Supported | SD4.0 (UHS-II), FD156 and HD312, SDIO |
Protocol Decode | CCMD, DCMD, MSG, DATA, Arguments, Device registers |
Data Decode | Supported |
Protocol Test | Protocol Integrity, CRC Errors, Timing values, Data CRC Errors, Reserved commands |
Storage Capability | Continuous streaming of protocol activity up to 30GB |
Capture Mode | Manual Run/Stop, Time-specific |
Trigger on | DCMD. CCMD, MSG, SYN, BSYN, DIR, LIDL DID, SDB. SOP, EOP EDB |
Trigger Actions | Capture data and/or trigger out signal |
Host Machine Minimum Requirements | Microsoft Windows 8, Windows 7, 16GB of RAM; Storage with at least 50 GB HDD space for the storing the acquired cata: Display with resolution of at least 1024×768 |
设置

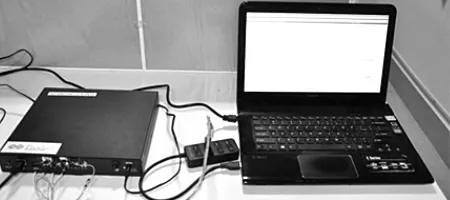

PGY-UHS-II 协议分析仪提供用于主机连接的 USB 3.0 和千兆以太网 (GBe) 接口。 PGY-UHS-II 软件在主机中运行，可配置 PGY-UHS-II 硬件，用于 UHS-II 协议分析存储。
UHS-II 中间体
Prodigy Technovations 提供 UHS-II 夹具/接口。 这样，用户就可以探测 UHS-II 信号，监控主机和设备之间的协议。
综合协议分析
PGY-UHS-II 软件提供业界更佳的协议分析功能。 易于使用的界面缩短了协议分析时间。 协议解码列表的时间戳视图便于查看主机和设备之间的协议活动。 只需点击一下按钮，用户就能从设备上获得响应参数的解码。 寄存器解码可提供设备的详细信息。 分析功能可快速深入了解协议活动，而无需查看完整的协议活动。
强大的解码能力 寄存器

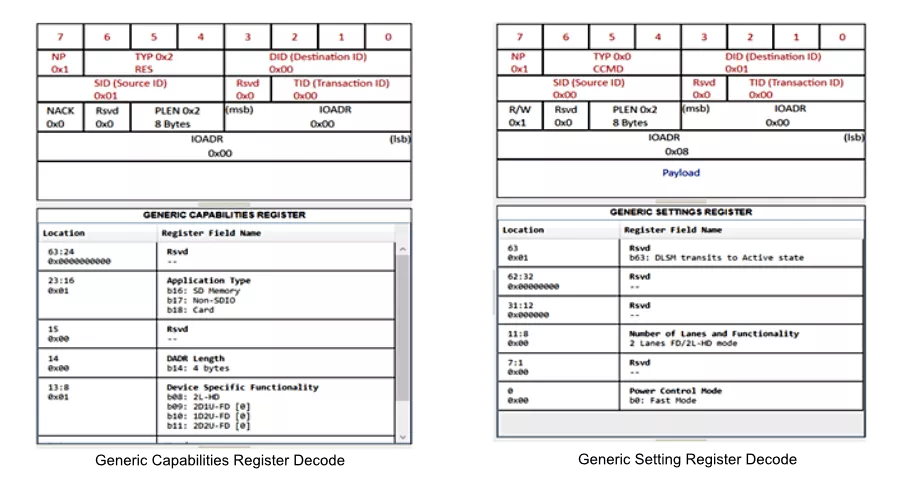

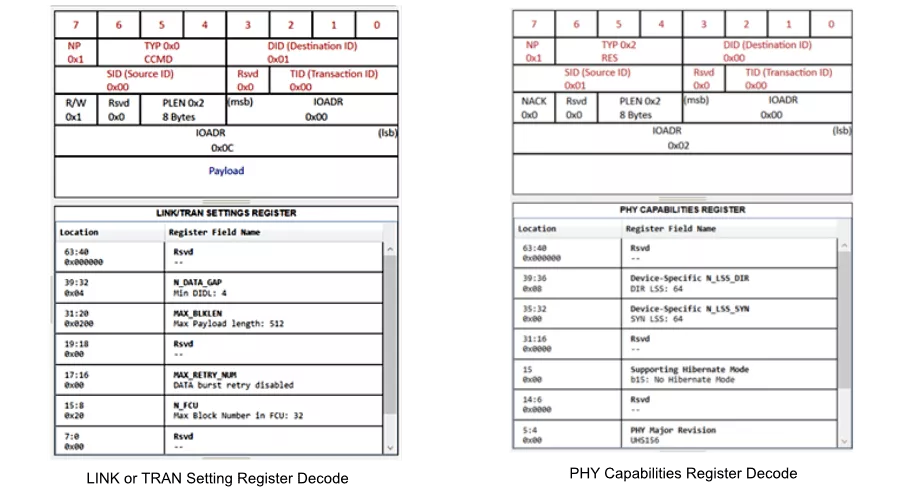

PGY-UHS-II 协议分析器可快速解码 UHS-II 寄存器并显示寄存器过滤器名称。 通过这些解码表可以识别正在设置的主机和设备设置，并快速进行调试。 上图显示了主机和设备之间的通用功能和设置。
数据包分析
如果数据传输为 FD156 和 HD512 模式，PGY-UHS-II 会自动识别。 PGY-UHS-II 将解码数据命令并识别数据是否为 HD 和 FD 模式，然后捕获数据。 可以查看每个命令的捕获显示。 数据块显示如下：
软件将验证 CRC 值，并用红色标出任何 CRC 失效。 每个数据块的数据以 HEX 和 ASCII 格式显示。
分析
PGY-UHS-II 提供分析功能，可在时域视图中显示主机、设备和数据交换的时间戳数据包。 这样，用户就可以查看主机和设备之间的协议活动流量。
用户可将解码后的协议导出为 Txt 文件，以便在用户环境中进行记录和进一步分析。
类似产品

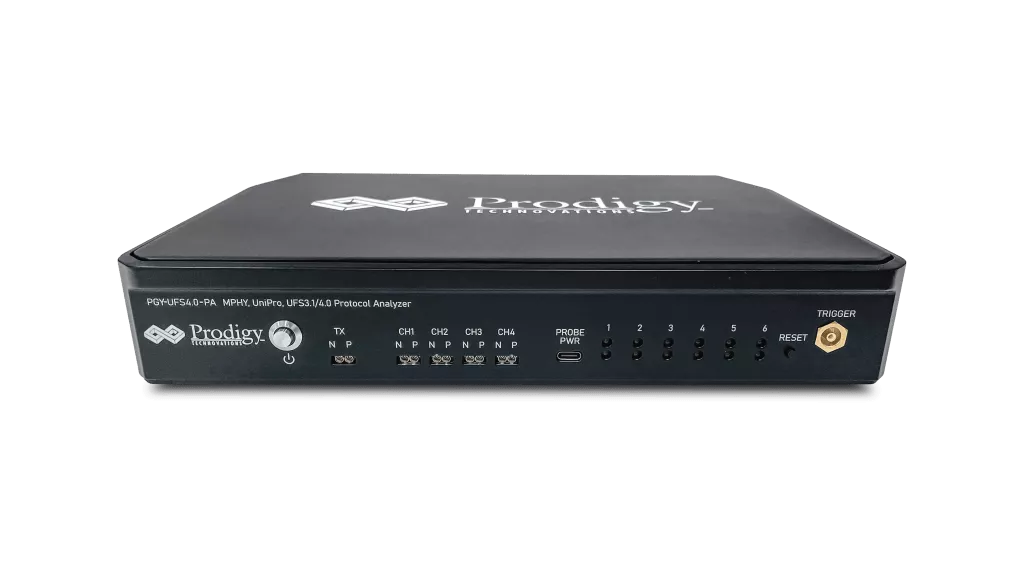

UFS 4.0 协议分析仪
View Details

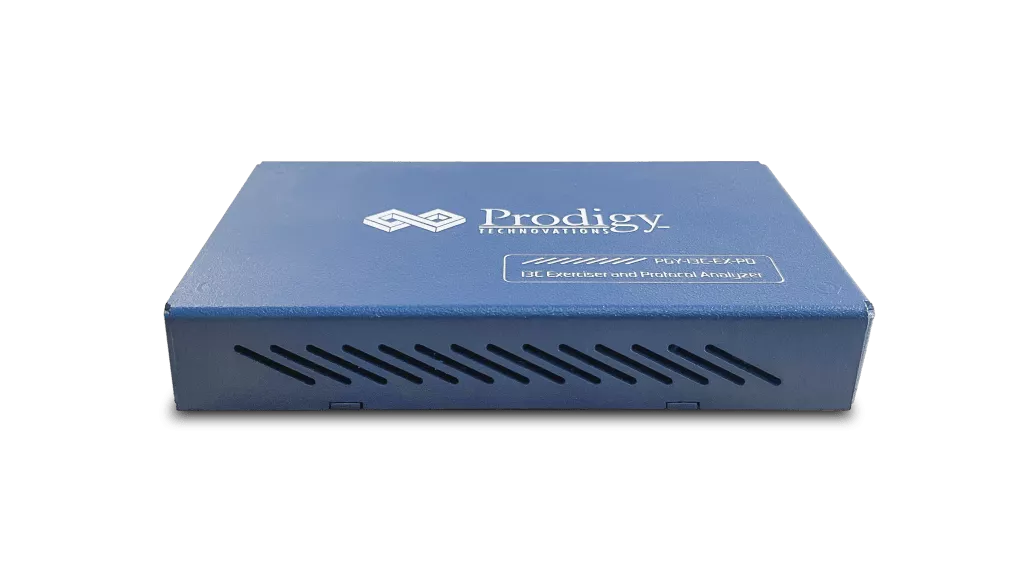

I3C 协议分
