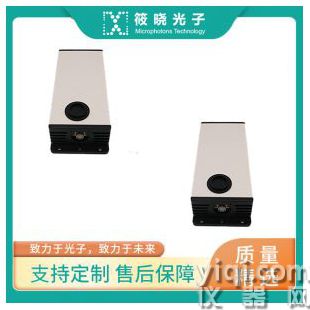

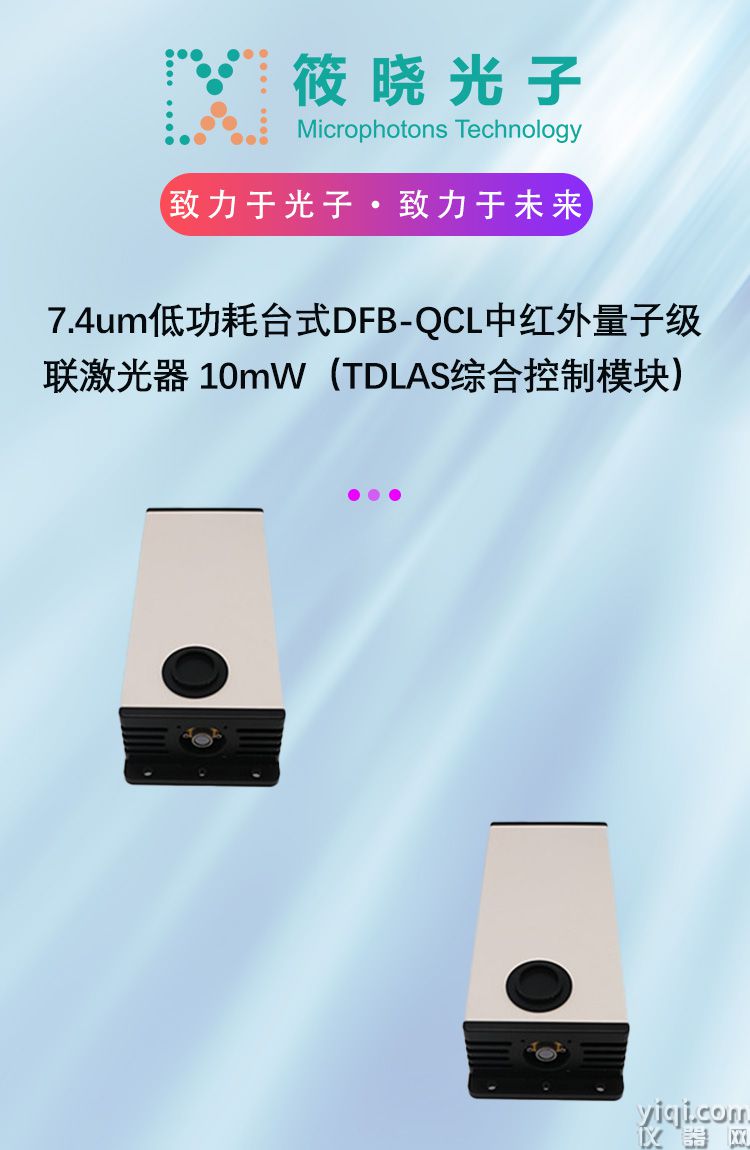

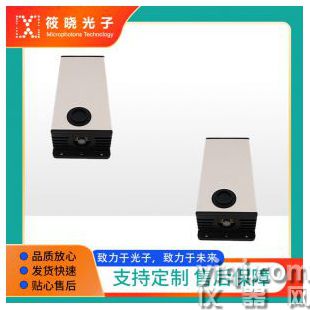

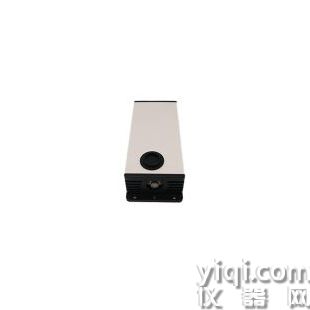

QCL7400-7.4um低功耗台式DFB-QCL中红外量子级联激光器 10mW
- 品牌：上海筱晓
- 型号： MIR-QCL-W7400-1-DFB-010
- 产地：黄浦区
- 供应商报价： 面议
-
筱晓（上海）光子技术有限公司
更新时间：2024-04-23 09:11:37 -
企业性质生产商
入驻年限第3年
营业执照已审核
- 同类产品QCL激光器(71件)
-
为您推荐
- 详细介绍

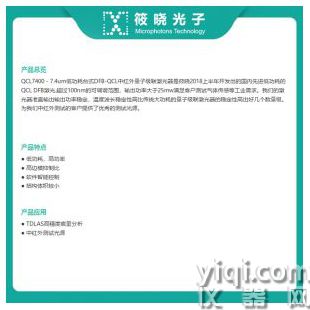

总览QCL7400 - 7.4um低功耗台式DFB-QCL中红外量子级联激光器是筱晓2018上半年开发出的国内首台低功耗的QCL DFB激光.超过100nm的可调谐范围，输出功率大于25mw满足客户测试气体传感等工业需求。我们的激光器准直输出输出功率稳定，温度波长稳定性极高比传统大功耗的量子级联激光器的稳定性高出好几个数量级。为我们中红外测试的客户提供了优秀的测试光源。
光谱宽度1MHz输出功率10mW激光器类型QCL-DFB峰值波长7.4um功耗高低QCL低功耗型技术参数产品特点
● 低功耗，高功率
● 高边模YZ比
● 软件智能控制
● 结构体积较小
产品应用
● TDLAS高精度痕量分析
● 中红外测试光源

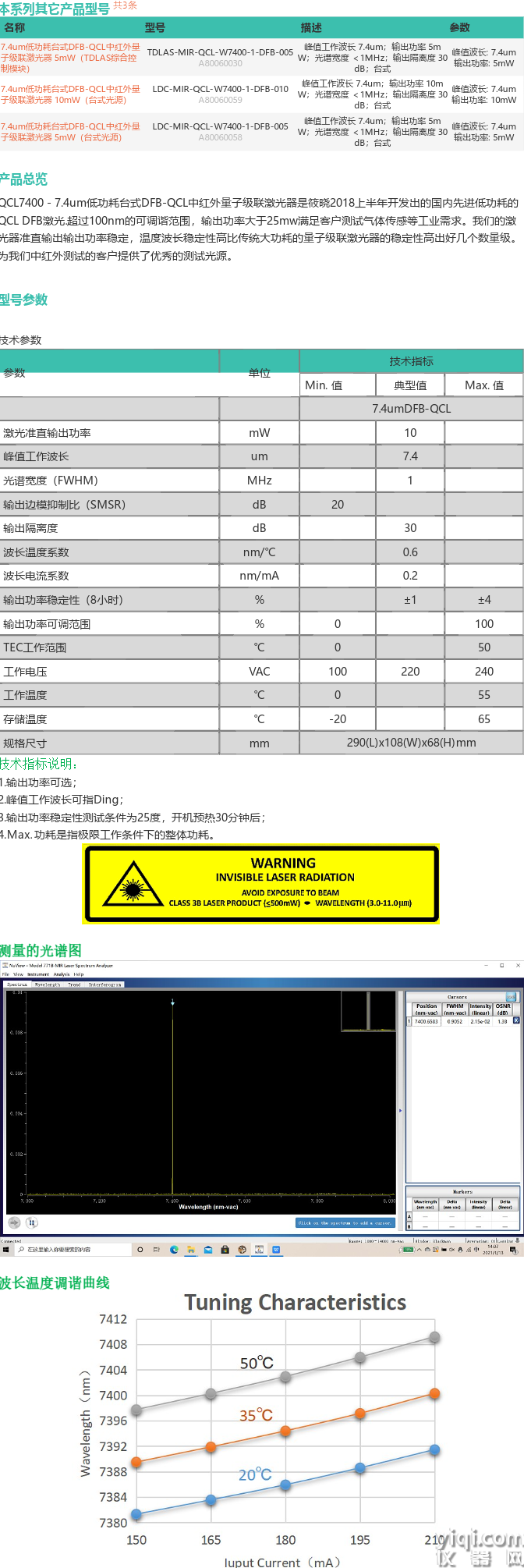

技术参数
参数
单位
技术指标
最小值
典型值
ZD值
7.4umDFB-QCL
激光准直输出功率
mW
10
峰值工作波长
um
7.4
光谱宽度（FWHM）
MHz
1
输出边模YZ比（SMSR）
dB
20
输出隔离度
dB
30
波长温度系数
nm/℃
0.6
波长电流系数
nm/mA
0.2
输出功率稳定性（8小时）
%
±1
±4
输出功率可调范围
%
0
100
TEC工作范围
℃
0
50
工作电压
VAC
100
220
240
工作温度
℃
0
90
存储温度
℃
-40
85
规格尺寸
mm
340(L)×240(W)×100(H)
技术指标说明：
1.输出功率可选；
2.峰值工作波长可指定；
3.输出功率稳定性测试条件为25度，开机预热30分钟后；
4.ZD功耗是指极限工作条件下的整体功耗。
测量的光谱图
波长温度调谐曲线

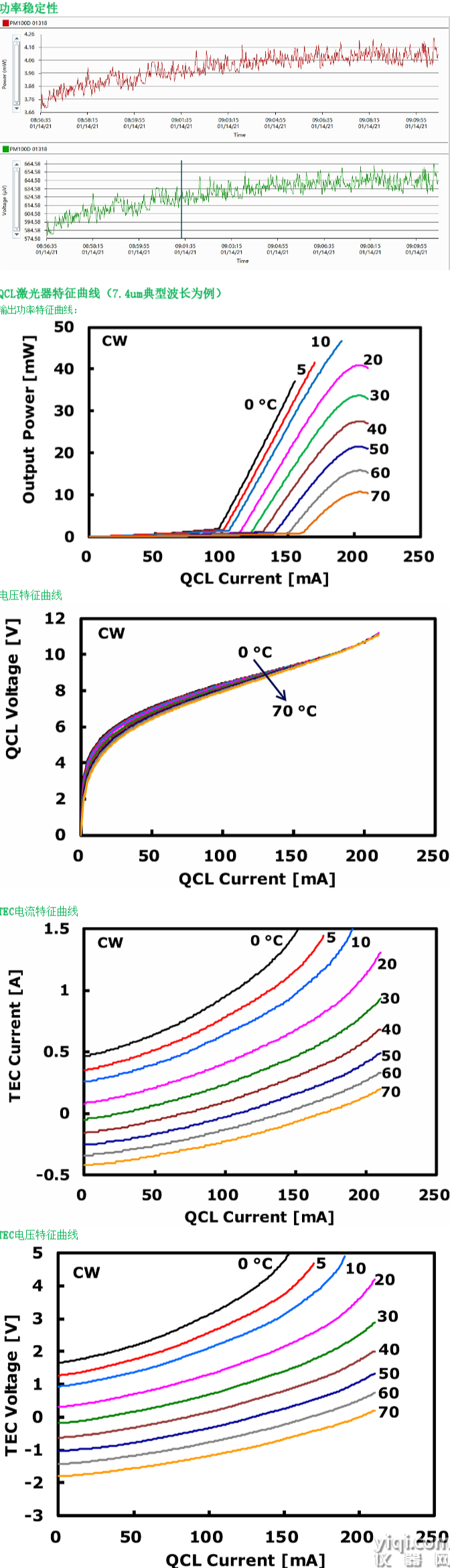

功率稳定性
QCL激光器特征曲线（7.4um典型波长为例）
输出功率特征曲线：
电压特征曲线
TEC电流特征曲线
TEC电压特征曲线
激光光谱(连续)
波长温度电流调谐曲线
量子级联激光器输出光斑
测试相机Pixel size = 5 μm，高斯拟合光斑直径为320 μm

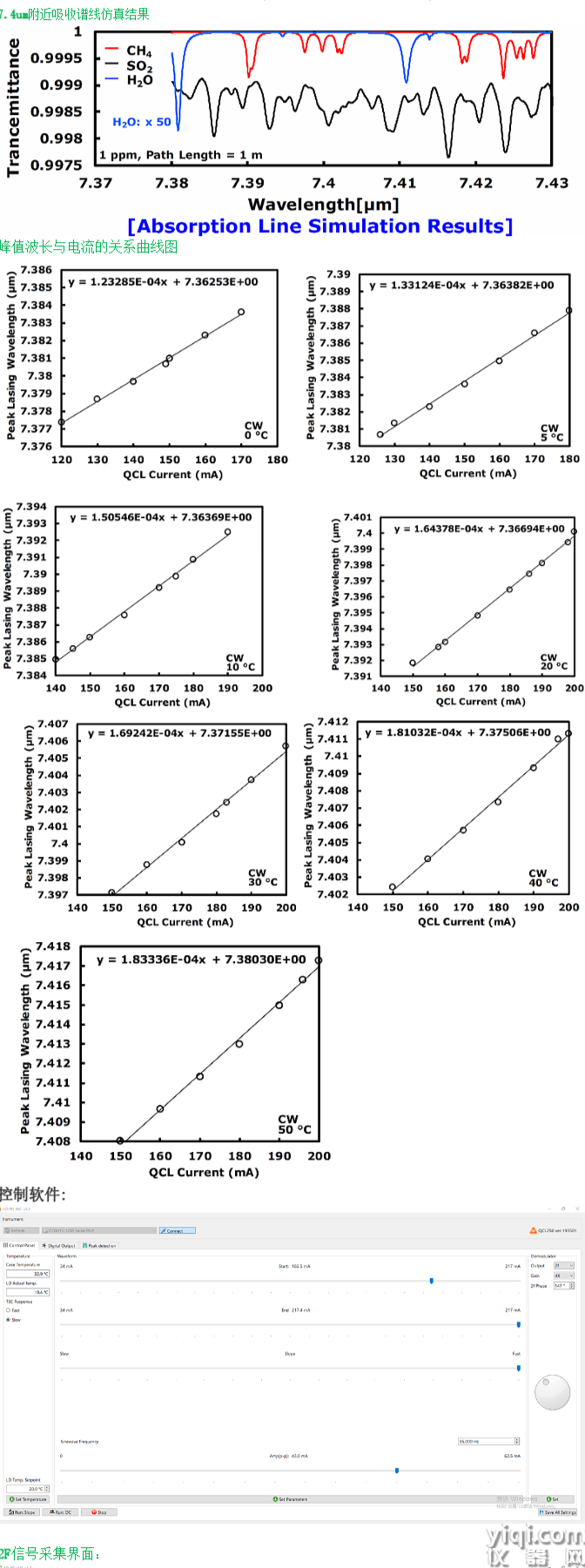

7.4um附近吸收谱线仿真结果
峰值波长与电流的关系曲线图
控制软件:

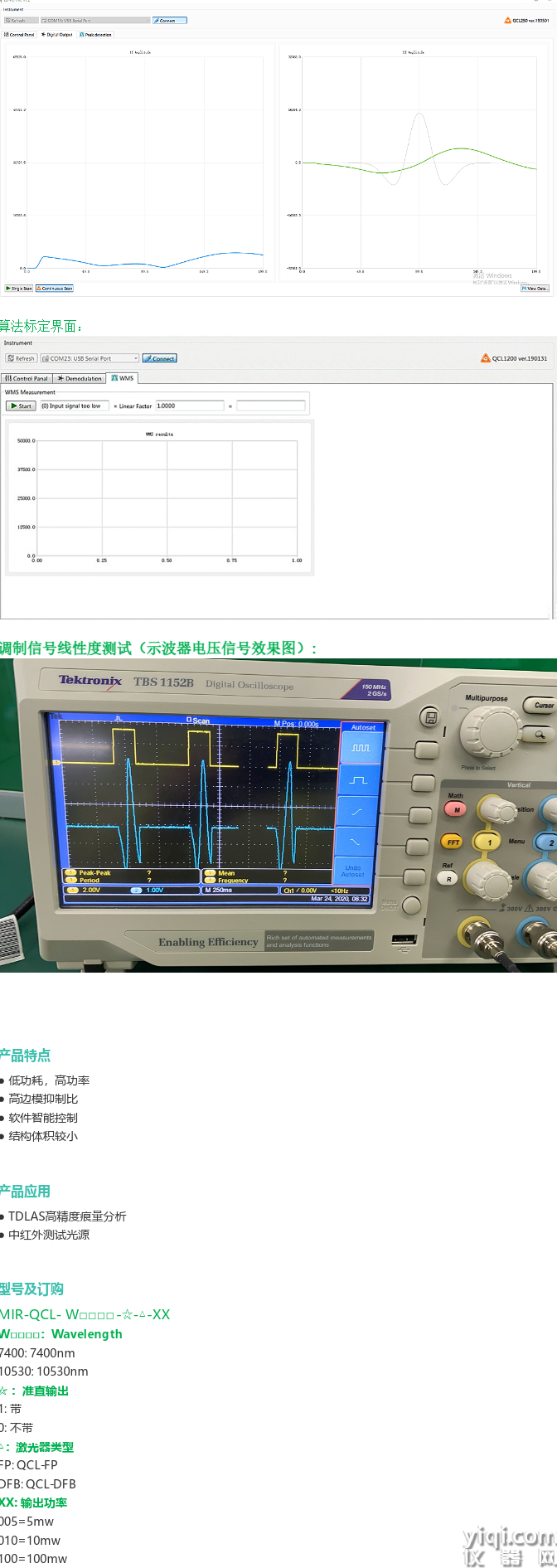

2F信号采集界面：
算法标定界面：
调制信号线性度测试（示波器电压信号效果图）:
订购信息
MIR-QCL- W□□□□ -☆-△-XX
W□□□□：Wavelength
7400: 7400nm
10530: 10530nm
☆ ：准直输出
1: 带
0: 不带
△：激光器类型
FP: QCL-FP
DFB: QCL-DFB
XX: 输出功率
005=5mw
010=10mw
100=100mw
产品特点● 低功耗，高功率
● 高边模YZ比
● 软件智能控制
● 结构体积较小
产品应用● TDLAS高精度痕量分析
● 中红外测试光源
订购信息MIR-QCL- W□□□□ -☆-△-XX
W□□□□：Wavelength
7400: 7400nm
10530: 10530nm
☆ ：准直输出
1: 带
0: 不带
△：激光器类型
FP: QCL-FP
DFB: QCL-DFB
XX: 输出功率
005=5mw
010=10mw
100=100mw
- 产品优势
- 峰值工作波长 7.4um，输出功率 10mW，光谱宽度 ＜1MHz，输出隔离度 30dB，台式规格尺寸 340(L)×240(W)×100(H)mm
